开式单曲轴冲压成型压力机结构

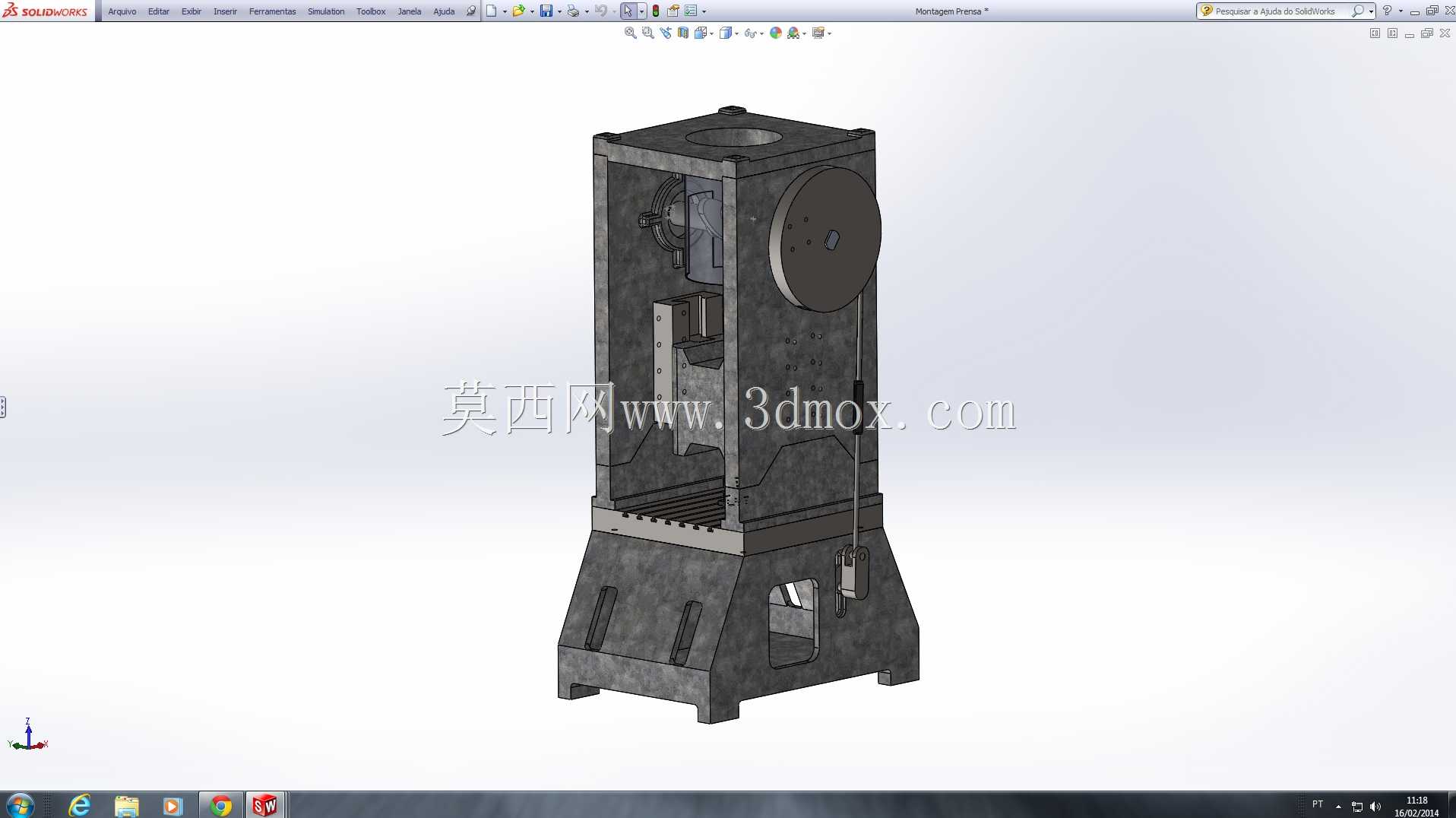

　　这款冲压成型设备的三维结构，完整还原了传统机械式冲压机床的核心传动与承载逻辑，在中小型五金冲压、钣金成型的加工场景中，这类设备是车间产线的核心加工单元，常被布置在冲压工段的前端工序，承担落料、冲孔、浅拉伸、压印等常规冲压作业，适配电子五金、家电配件、小型汽车零部件的批量加工需求，相比液压类冲压设备，机械式的传动结构在连续行程作业时节拍更稳定，单位时间内的加工效率更适配中小零件的大批量生产。

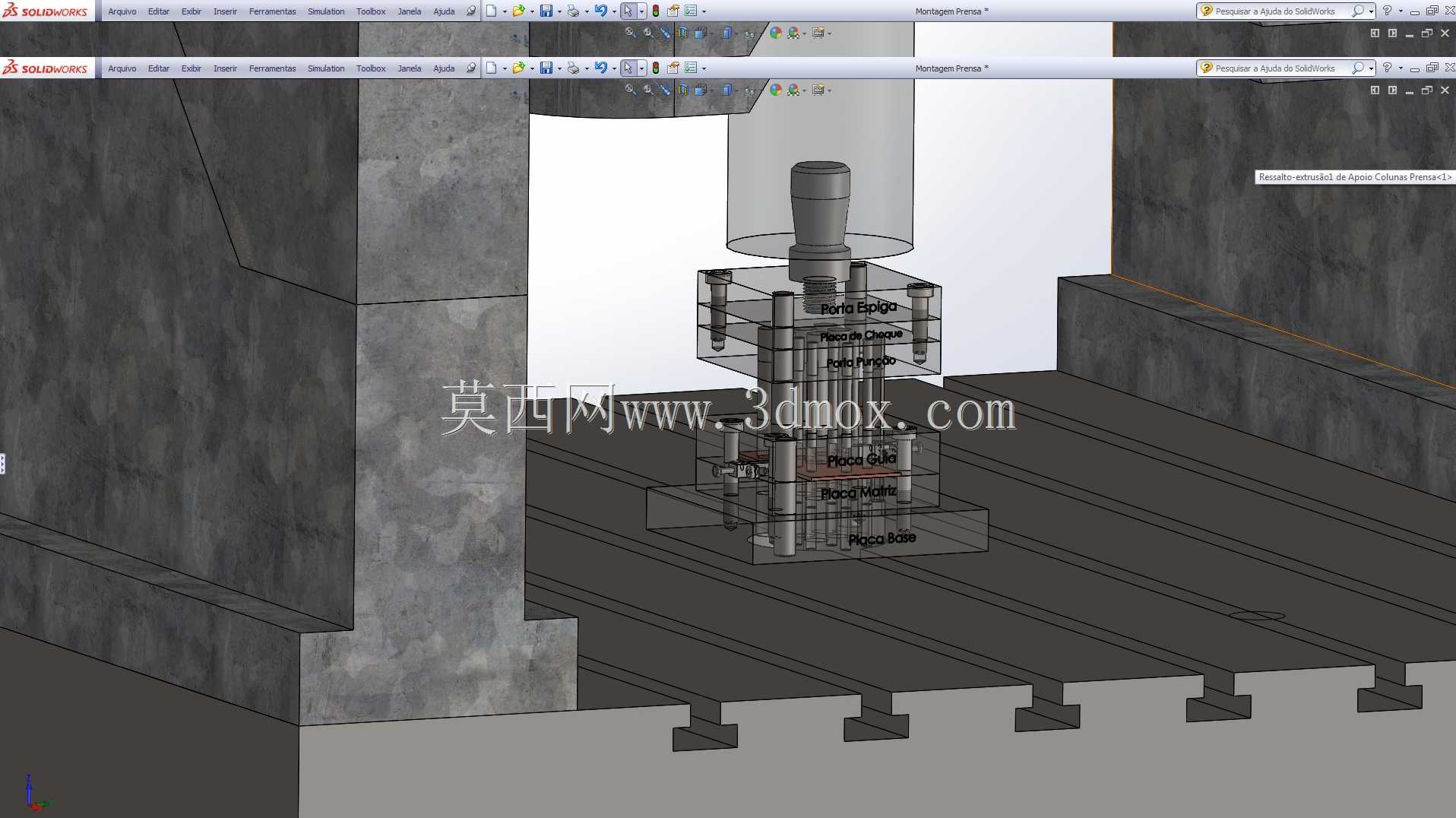

　　从结构设计逻辑来看，整机采用开式C型机身布局，这种布局的核心优势是操作空间开阔，操作人员可以从三个方向完成上下料动作，适配手工上下料或者搭配简易机械手实现自动化送料，机身采用整体铸铁式框架结构，底座部分做了加宽的支撑脚设计，四个支撑脚预留了设备安装的地脚螺栓孔位，安装时需要配合减震垫铁完成水平校准，避免长期冲压作业时机身出现倾斜偏移，底座上方的工作台面为平整矩形结构，预留了T型槽安装位，方便不同规格的冲压下模快速装夹固定，工作台的开口尺寸适配常见的中小型模具安装边界，不需要额外做台面拓展即可覆盖多数常规冲压模具的安装需求。

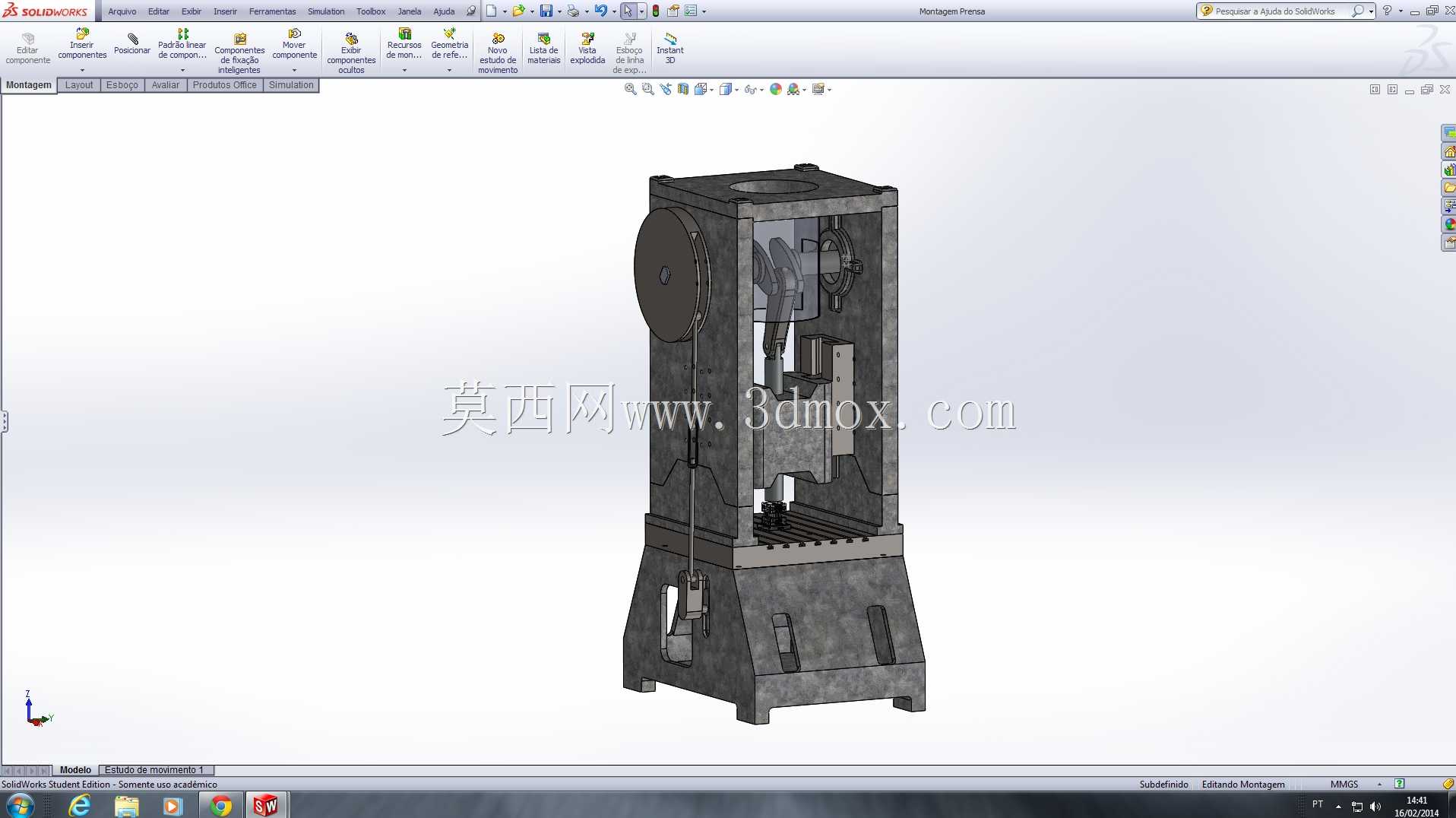

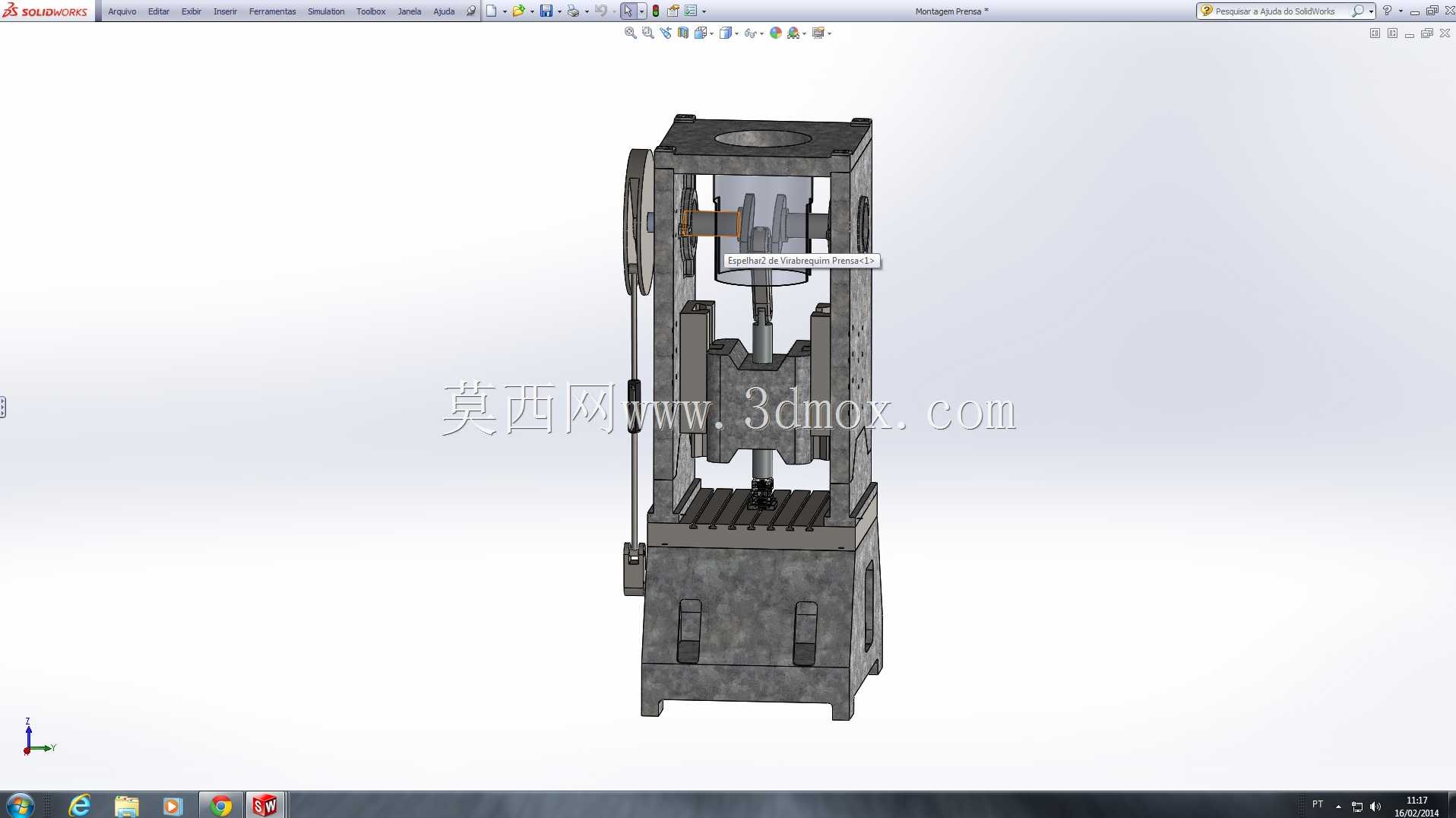

　　传动部分的设计采用了飞轮储能结合曲柄滑块的经典结构，设备侧方布置的大直径飞轮在电机驱动下储存旋转动能，通过离合器控制动力传递到曲柄轴，带动滑块做上下往复的冲压动作，这种结构的设计考量是利用飞轮的储能特性降低电机的瞬时功率需求，在冲压瞬间释放足够的冲压力完成板材成型，滑块部分设置了导轨导向结构，保证上下运动的直线度，避免冲压过程中出现偏载导致模具啃模，滑块底部的模柄安装孔为标准通用尺寸，可以快速适配不同规格的上模装夹，同时滑块部分集成了装模高度调节机构，方便更换不同闭合高度的模具时快速调整作业参数。

　　机身的上部腔体为传动机构的安装空间，做了半封闭的罩壳设计，既可以避免传动部件运转时卷入杂物引发安全事故，也能减少车间内的粉尘落到齿轮、轴承等传动部件上，延长设备的维护周期，侧方的飞轮位置也设置了对应的安全防护罩，仅预留传动带的安装空间，避免操作人员误触运转部件。设备的正面预留了操作按钮的安装位，可以搭配双手操作按钮、光电保护装置等安全配件，满足冲压作业的安全规范要求，避免作业过程中出现安全事故。

　　从安装边界来看，整机的占地面积相对紧凑，不需要过大的车间空间即可完成布置，对厂房的层高要求也较低，适合中小型加工车间的设备布局规划，机身的重心经过设计优化，底座的配重足够抵消冲压作业时的冲击力，不需要额外做特殊的地基处理，普通的硬化车间地面即可满足安装要求，设备的进料方向没有结构遮挡，可以适配卷料自动送料机、片料送料装置等周边自动化设备的对接，方便后续升级为自动化冲压单元，减少人工操作的强度。

　　在实际生产场景中，这类设备的适配性极强，除了常规的金属板材冲压，更换不同的模具后还可以完成压装、铆接、整形等工序，在五金加工、汽配加工、电子配件加工等行业都有广泛的应用，其结构设计经过了长期的工业验证，故障率低，维护成本相对低廉，传动部件的润滑系统采用集中式供油设计，日常维护时只需要定期检查油位、补充润滑油即可保证设备长期稳定运行，不需要复杂的维护操作。滑块的行程参数为固定设计，搭配可调的装模高度，可以覆盖多数常规冲压件的加工行程需求，不需要针对单一产品做特殊的结构改造，设备的通用性较强，适合多品种小批量的冲压加工场景，也能满足单一品种大批量生产的节拍要求。
