手动台式简易压力机结构设计

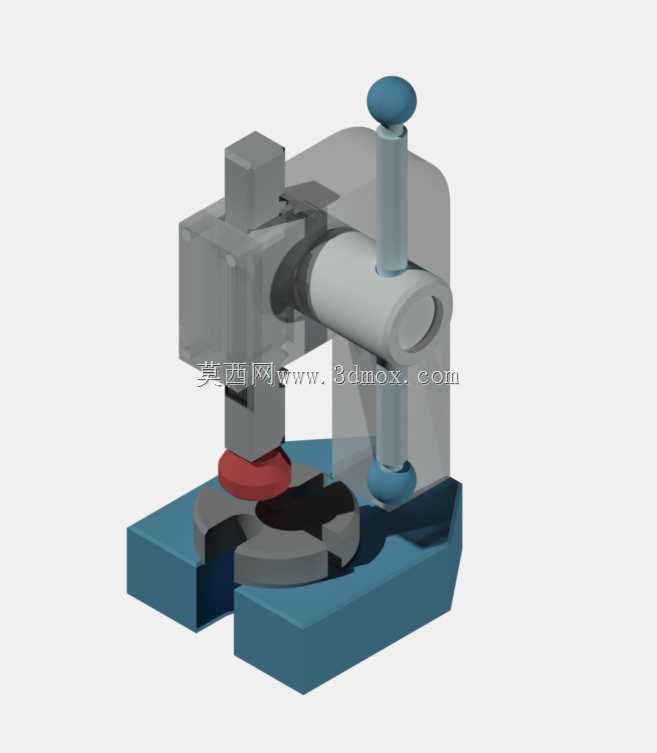

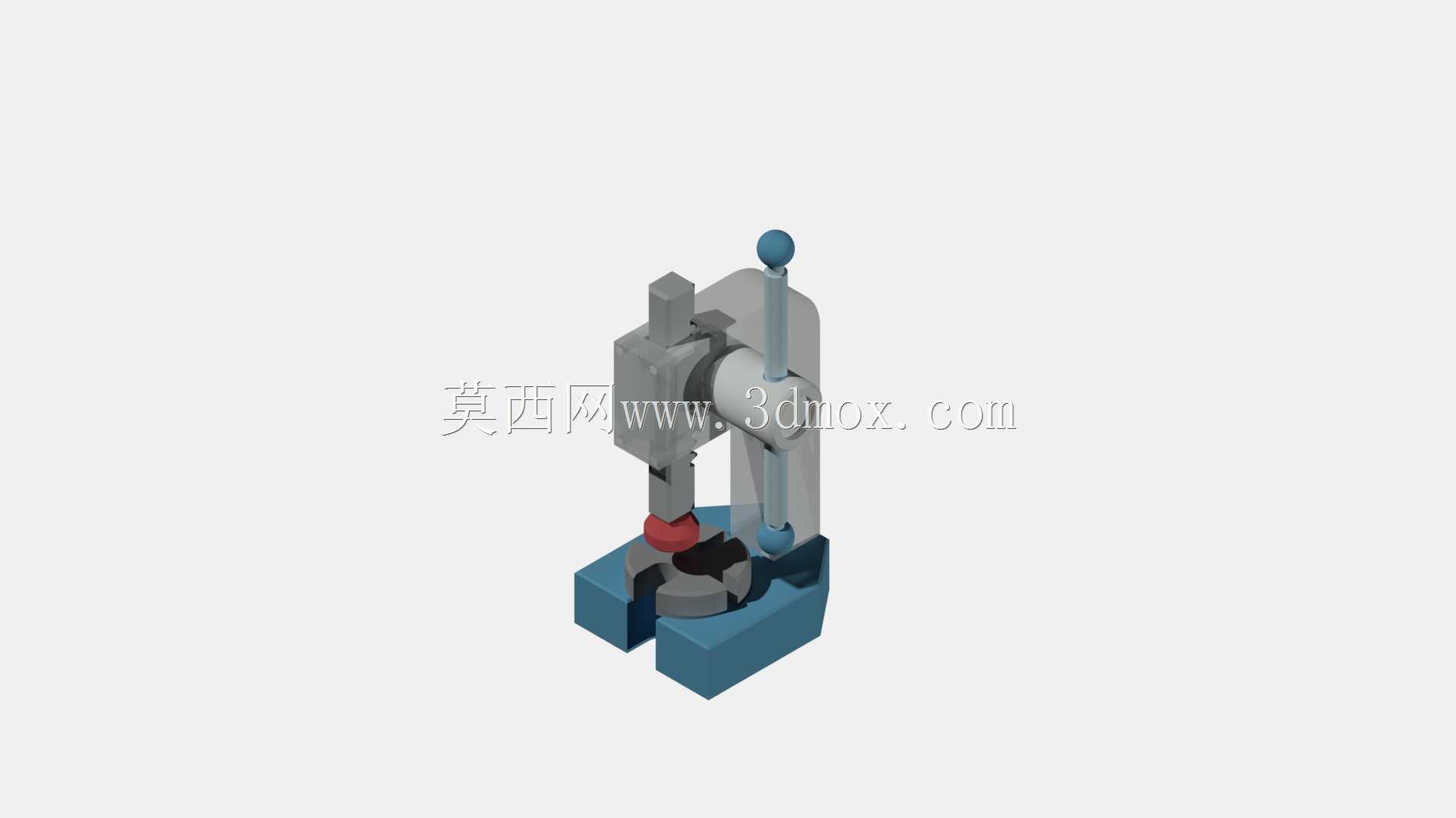

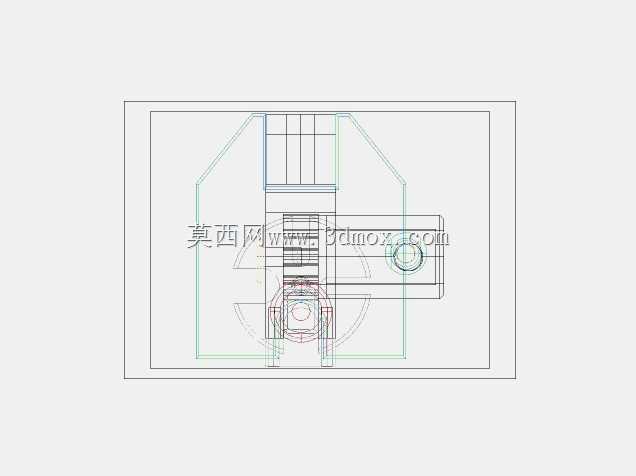

　　在小批量零部件加工、维修工位以及教学实训场景中，这类手动台式压力机的出镜率一直不低，不同于大吨位液压或气动压机的复杂管路、电控配置，它完全依靠手动操作完成压装动作，不需要外接动力源，对工位的适配性极强，哪怕是空间狭小的维修台、实训操作台都能直接放置使用。从结构布局来看，整机采用C型开式机身设计，这种开口结构的优势非常明显，操作人员可以从三个方向靠近作业区域，取放工件的操作空间充足，不会像闭式机身那样存在操作盲区，针对小型轴承压装、销钉铆合、薄件冲裁、小零件校直这类作业，操作便利性远高于同吨位的封闭结构压机。

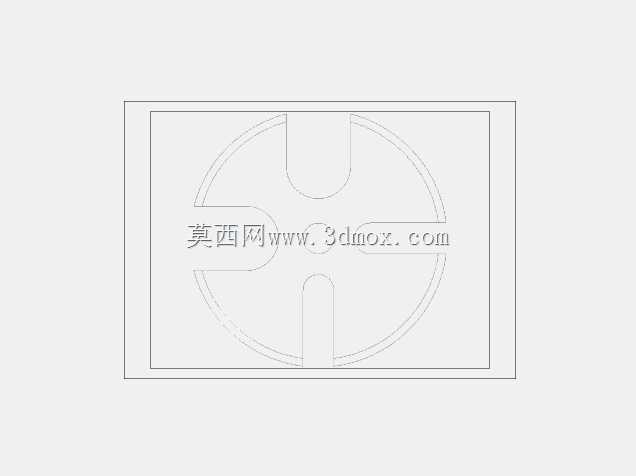

　　机身底座采用一体化块状结构，底部预留了平整的安装接触面，既可以直接放置在工作台面上使用，也可以通过螺栓穿过底座的安装孔将设备固定在专用台架上，避免压装作业时设备出现滑移。底座上方的工作区域设置了带定位槽的工件承托台，槽型结构可以适配不同规格的简易定位工装，压装作业时不需要额外找正工件位置，只要将工件放在承托台的对应槽位，就能保证压头与工件受压中心对齐，减少偏载带来的设备损耗与工件压废问题。

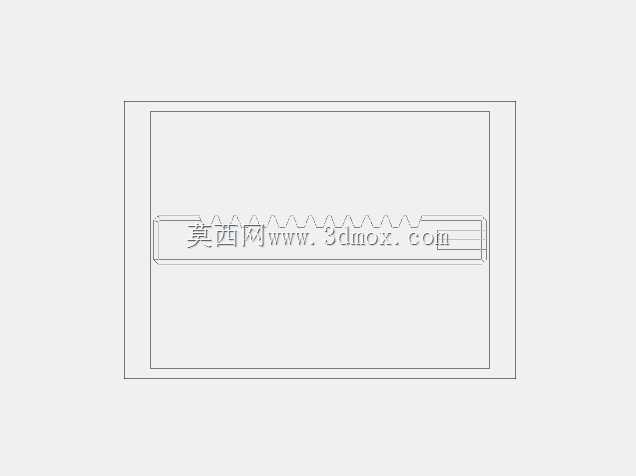

　　压装执行部分采用垂直导向的滑柱结构，滑柱与机身的导向套之间采用间隙配合，手动操作时的滑动阻力小，不会出现卡滞问题，滑柱下端连接的压头采用可拆卸结构，可以根据不同的作业需求更换平压头、弧形压头或者带定位销的专用压头，适配不同形状工件的压装需求。驱动部分采用手轮加丝杠的传动结构，上方的手轮转动时带动丝杠做垂直进给运动，丝杠的螺距经过匹配设计，转动手轮时的进给速度适中，既不会因为进给太快导致压装冲击力过大损坏工件，也不会因为螺距太小导致操作效率过低，针对过盈量不大的小型零件压装，单人单手就能完成操作，作业力度可以通过手轮的转动手感实时反馈，操作人员能精准控制压装行程，避免压装过度造成零件变形。

　　侧面设置的锁紧手柄可以在压头调整到对应高度后锁定滑柱位置，针对重复压装同规格零件的场景，可以提前调整好压头的下行限位，锁定后每次压装的行程保持一致，不需要每次作业都重新对位，能大幅提升批量作业的一致性。整机的运动部件没有复杂的密封件或者易损电子元件，日常维护只需要定期在导向面、丝杠螺纹处涂抹润滑脂就能保证操作顺畅，故障率极低，哪怕是没有设备维护经验的操作人员也能完成日常保养。

　　从安装边界来看，这类小型手动压机的整体占地尺寸不足0.1平方米，底座的承重要求低，普通的木质工作台、钢制工作台都能满足放置要求，不需要做专门的设备基础，搬移也非常方便，单人就能完成设备的转移，适合流动维修工位、临时加工点的使用需求。在实际应用中，除了常规的机械维修压装作业，这类设备也常被用在电子元器件的引脚压合、小型塑胶件的装配压接、首饰加工中的成型压印等场景，因为压装力度可控，不会因为压力过大损坏脆性工件，针对薄壁件、小尺寸精密零件的加工作业适配性非常好。

　　设计这类手动压机的时候，核心要考虑的就是操作的力臂匹配，手轮的直径、丝杠的螺距、导向结构的摩擦阻力三者要匹配到合适的区间，保证操作人员施加较小的手动力就能获得足够的压装力，同时压头的下行垂直度要控制在合理公差范围内，避免压装时出现偏载，导致工件压歪或者导向部件过早磨损。机身的C型开口深度也要结合常见的工件尺寸设计，既要保证足够的操作空间，也要控制开口过大导致的机身刚性下降，避免压装时机身出现过大的张口变形，影响压装精度。承托台的平面度也有明确要求，表面需要经过铣削加工保证平整，避免放置工件时出现倾斜，导致压装力方向偏移。
