车床用卢内塔托尔诺跟刀支撑结构

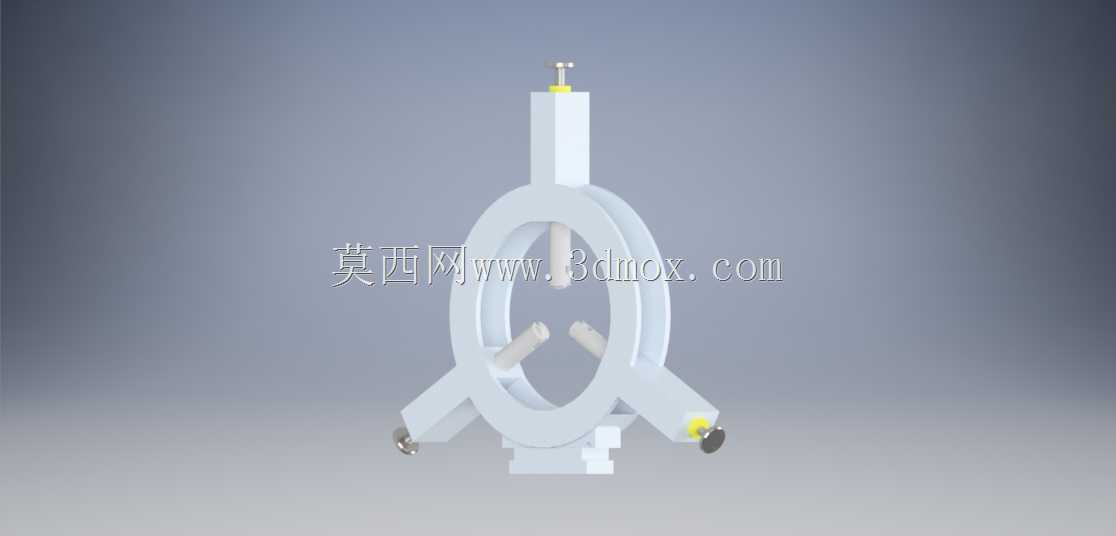

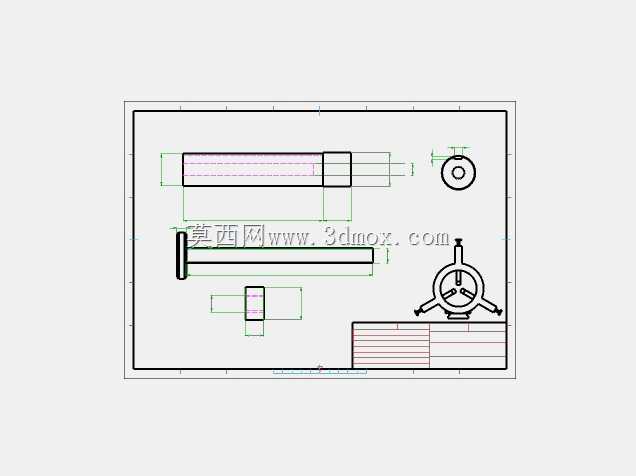

　　在长轴类零件的车削加工场景里，工件悬伸长度过大时，切削力带来的径向让刀、工件振颤是影响加工精度的核心问题，这类跟刀支撑结构正是为解决该痛点设计的配套工装，直接安装在卧式车床的床鞍导轨上，跟随车刀同步沿工件轴向进给，全程为加工区域附近的工件外圆提供稳定的径向支撑，抵消切削过程中产生的径向分力，避免长轴因刚性不足出现弯曲变形、竹节形误差或者表面振纹。从结构设计逻辑来看，该支撑采用双抱环式的主体框架，两个半环形的支撑抱环通过铰接结构连接，可根据待加工轴的实际直径调整开合范围，抱环内侧预留了耐磨支撑块的安装位，实际使用时可根据工件材质选配铜质、胶木或者硬质合金支撑块，既保证支撑刚性，又避免划伤已加工的工件表面。

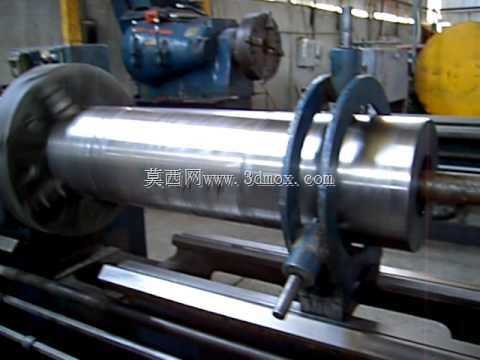

　　支撑主体下方设置了与车床床鞍匹配的安装基面，通过T型螺栓与床鞍的T型槽锁紧固定，安装基面的平面度要求控制在0.02mm以内，保证支撑安装后与车床主轴轴线的同轴度偏差不超过0.03mm，避免额外的装夹应力带来的加工误差。支撑结构的高度调节机构采用梯形螺纹传动副，转动调节手柄即可带动支撑抱环沿垂直方向微调，适配不同中心高的车床加工需求，调节到位后通过锁紧螺母实现位置锁止，防止切削过程中支撑位置偏移。在实际加工应用中，该类跟刀支撑主要适配长径比大于10的轴类零件车削工序，比如细长光轴、丝杠、活塞杆等零件的外圆粗车、精车工序，使用时需要先在工件端部车出一段长度略大于支撑宽度的导向外圆，将支撑抱环贴合在导向外圆上调整好支撑间隙，

　　间隙一般控制在0.01-0.02mm之间，间隙过大会失去支撑防振效果，间隙过小则会导致支撑块与工件表面摩擦过热，出现工件表面拉伤或者支撑块快速磨损的问题。从安装边界来看，该支撑的横向安装尺寸适配常规卧式车床的床鞍宽度，安装后不会与车床的四方刀架、尾座机构产生运动干涉，支撑抱环的开合范围覆盖直径20mm到150mm的常规轴类加工尺寸，可满足大部分通用车床的长轴加工配套需求。结构设计上充分考虑了车间实际使用的维护性，所有铰接点、调节螺纹副都设置了润滑油杯，可定期加注润滑脂减少运动磨损，支撑块采用快换式结构，磨损后无需拆解整个支撑主体即可快速更换，减少工装维护的停机时间。在切削参数适配方面，加装该跟刀支撑后，

　　长轴车削的进给量可相比无支撑状态提升30%左右，同时工件的圆柱度误差可控制在0.05mm/1000mm以内，表面粗糙度可稳定达到Ra1.6水平，大幅提升长轴类零件的加工效率与成品合格率。需要注意的是，安装支撑时必须保证支撑的中心与车床主轴、尾座顶尖的中心重合，若中心偏高会导致工件被向上顶起，出现外圆加工尺寸偏小的问题，中心偏低则会导致支撑受力不足，无法起到防振效果，实际安装时可通过百分表打表校正支撑的中心高度，保证支撑工作面与工件外圆均匀接触。
