铝型材焊接结构轮廓参数化设计

　　在非标自动化设备机架、工业防护围栏、输送线支撑框架这类场景里，铝型材结构件的选型与装配效率直接决定了整套设备的搭建周期与后期维护成本，这类挤压成型的铝合金型材凭借自重轻、装配无需焊接、表面阳极氧化后耐腐蚀性强的特点，已经逐步替代传统焊接方管成为轻型设备框架的首选构件。本次设计的型材焊接轮廓库，核心是解决不同规格铝型材在结构设计时的快速调用问题，以往工程师在绘制型材框架时，需要逐一绘制截面轮廓、拉伸生成实体、再逐一添加装配配合，单根型材的建模与装配就要耗费数分钟，遇到多规格型材混用的大型机架，仅型材建模环节就要占用近三分之一的设计周期。

　　从实际应用场景来看，这类型材轮廓主要适配设备框架的主支撑梁、横向连接梁、安装辅梁三类位置，主支撑梁需要承受设备主体的静载荷与运行时的振动载荷，因此截面设计上保留了完整的型腔壁厚，四个方向的T型槽尺寸统一为行业通用规格，可兼容标准的T型螺栓、法兰螺母等紧固件，不需要额外加工安装孔，直接通过槽内紧固件就能实现横梁与立柱的垂直连接。横向连接梁主要用于安装传感器走线槽、设备防护板、操作面板等附属部件，因此截面的槽位深度做了优化，既保证紧固件的咬合深度足够，又不会因为槽深过大削弱型材整体的抗弯强度。安装辅梁多用于轻型部件的挂载，比如光电开关安装支架、小型气动元件的固定座，这类位置的型材截面尺寸更小，槽位数量更少，能在满足安装强度的前提下降低整体框架的自重与材料成本。

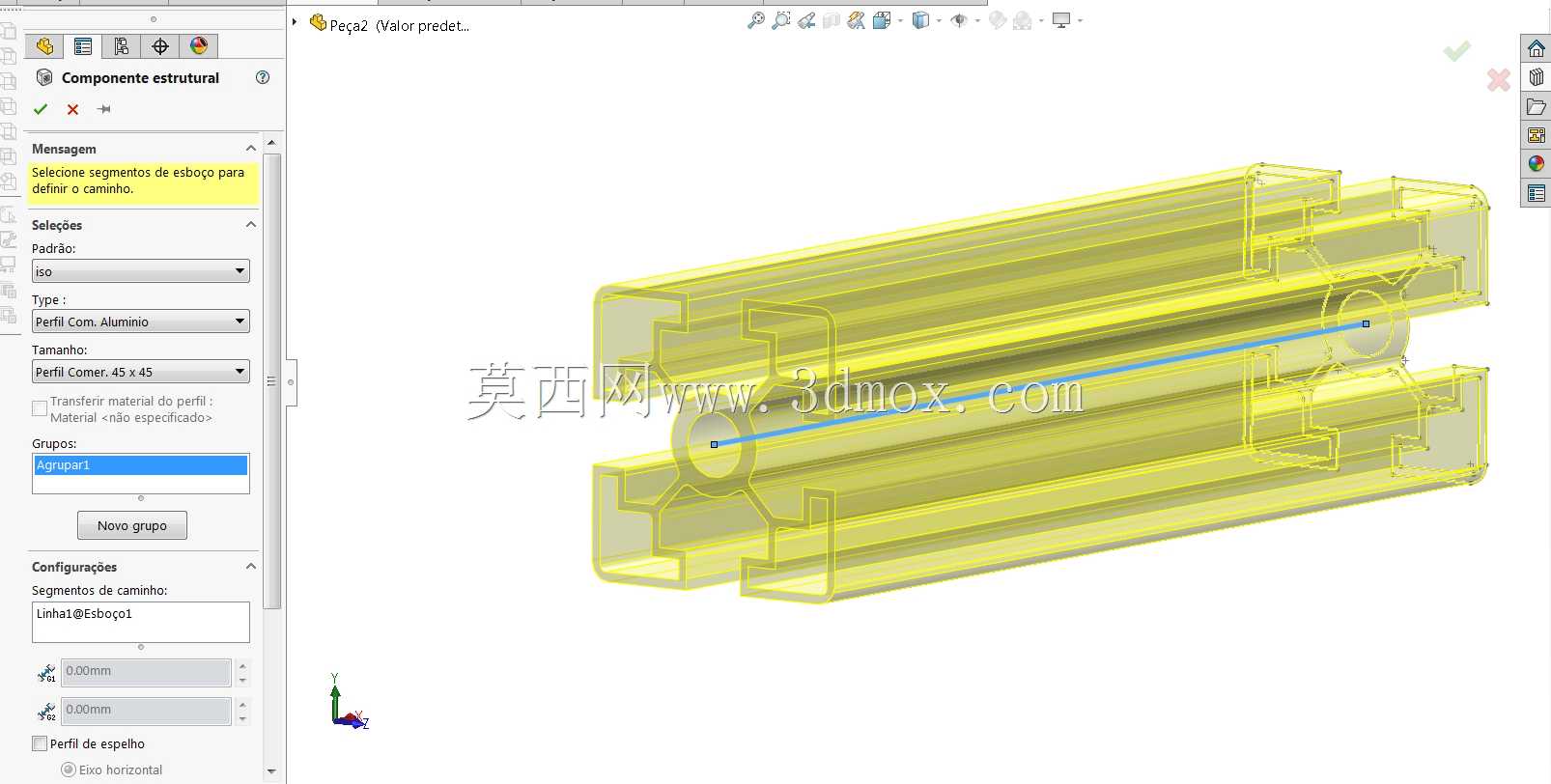

　　设计思路上，整个轮廓库采用全参数化驱动逻辑，所有截面的尺寸参数都关联到全局变量，工程师只需要修改型材的截面宽度、高度、壁厚、槽口宽度这几个核心参数，就能快速生成对应规格的型材截面，不需要重新绘制草图轮廓。截面草图的几何约束做了全定义处理，所有槽口的位置都相对于截面中心对称，避免参数修改后出现草图过定义或者轮廓变形的问题，同时每个槽口的轮廓都单独做了封闭处理，拉伸生成实体后不会出现零厚度几何体的报错，能直接用于后续的装配干涉检查、有限元强度仿真。

　　从安装边界来看，这类型材的端面连接采用标准的端面连接板配合角件的安装方式，型材端面的中心孔位置预留了攻丝余量，不需要额外加工沉头孔，直接用内六角螺栓就能将端面连接板固定在型材端部，角件的安装位置与型材槽口完全对齐，装配时只需要将角件卡入两根型材的相邻槽内，拧紧紧固件即可完成垂直连接，安装公差控制在±0.2mm以内，能满足大部分自动化设备的框架装配精度要求。对于需要拼接的长尺寸型材，轮廓设计时预留了专用的拼接件安装槽，拼接件插入两根型材的型腔后，通过侧面的紧定螺钉固定，拼接后的型材直线度误差不超过0.5mm/m，能满足长距离输送线支撑梁的直线度要求。

　　在实际选型过程中，工程师可以根据框架的载荷分布快速匹配对应规格的型材，主支撑位置优先选用大截面、厚壁的型材，保证框架整体的刚性，避免设备运行时出现共振问题；附属安装位置选用小截面薄壁型材，控制整体成本。轮廓库内的所有截面都符合行业通用的型材尺寸标准，生成的三维模型可以直接导出工程图，自动生成型材的下料长度、孔位尺寸等加工信息，不需要人工标注尺寸，能大幅减少加工图纸的出错概率。同时模型自带的材质属性可以直接用于后续的重量统计、BOM清单生成，采购环节可以直接根据BOM表内的型材规格、长度进行采购，不需要人工统计物料，进一步提升从设计到加工的全流程效率。

　　针对焊接结构的特殊需求，轮廓库内还预留了焊接坡口的参数选项，当部分场景需要采用焊接方式连接型材时，只需要开启坡口参数，就能自动在型材端部生成标准角度的焊接坡口，不需要手动绘制坡口特征，焊接后的焊缝强度能满足重载场景的使用要求，同时坡口尺寸符合通用焊接工艺标准，车间焊接作业时不需要额外打磨坡口，减少现场加工的工作量。
