台式手动螺杆式夹紧虎钳结构设计

　　在常规机加工、钳工装配、小型工件检修的作业场景里，这类手动螺杆虎钳是工位上出镜率极高的基础工装，不管是普通台式钻床的工件定位、铣床的小件夹持，还是装配环节里的零件固定、修配时的工件稳固，都离不开这类夹紧装置的支撑。和液压、气动类的自动夹紧工装不同，手动螺杆虎钳不需要外接动力源，完全依靠人力操作就能完成夹紧动作，对于小批量加工、零散修配、教学实训这类场景来说，部署成本极低，也不存在管线布置、动力匹配的额外要求，工位摆放的灵活性非常高。

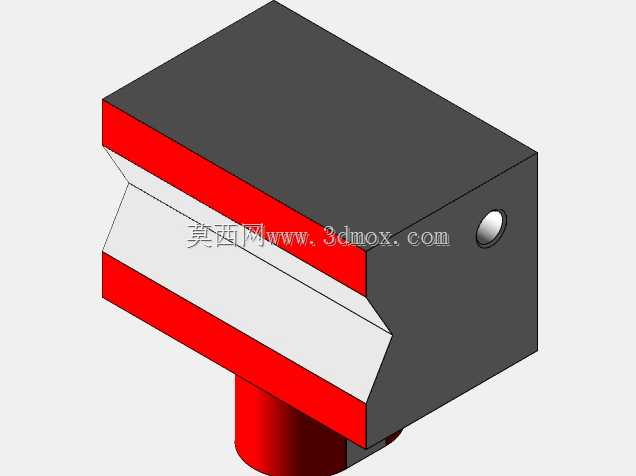

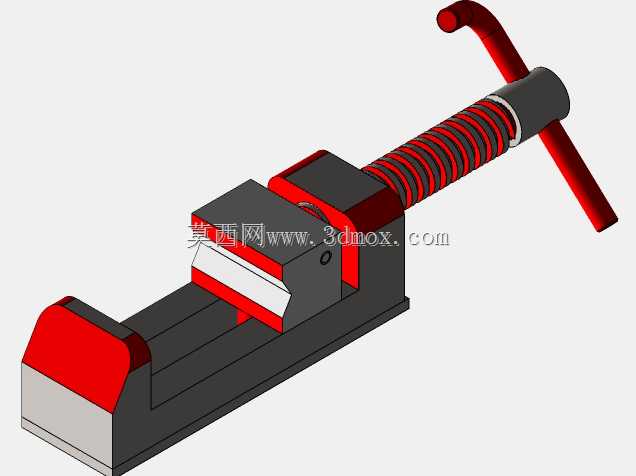

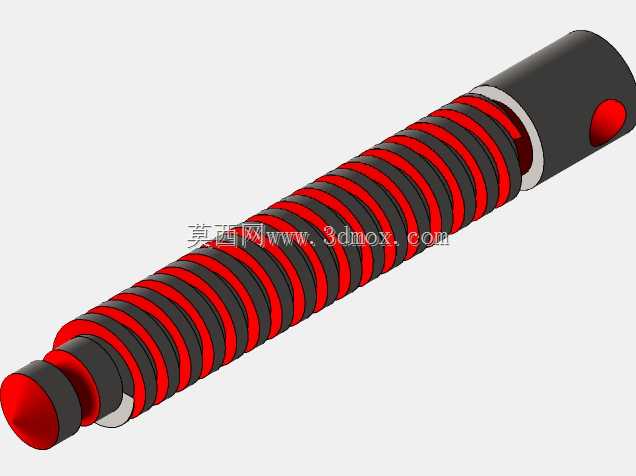

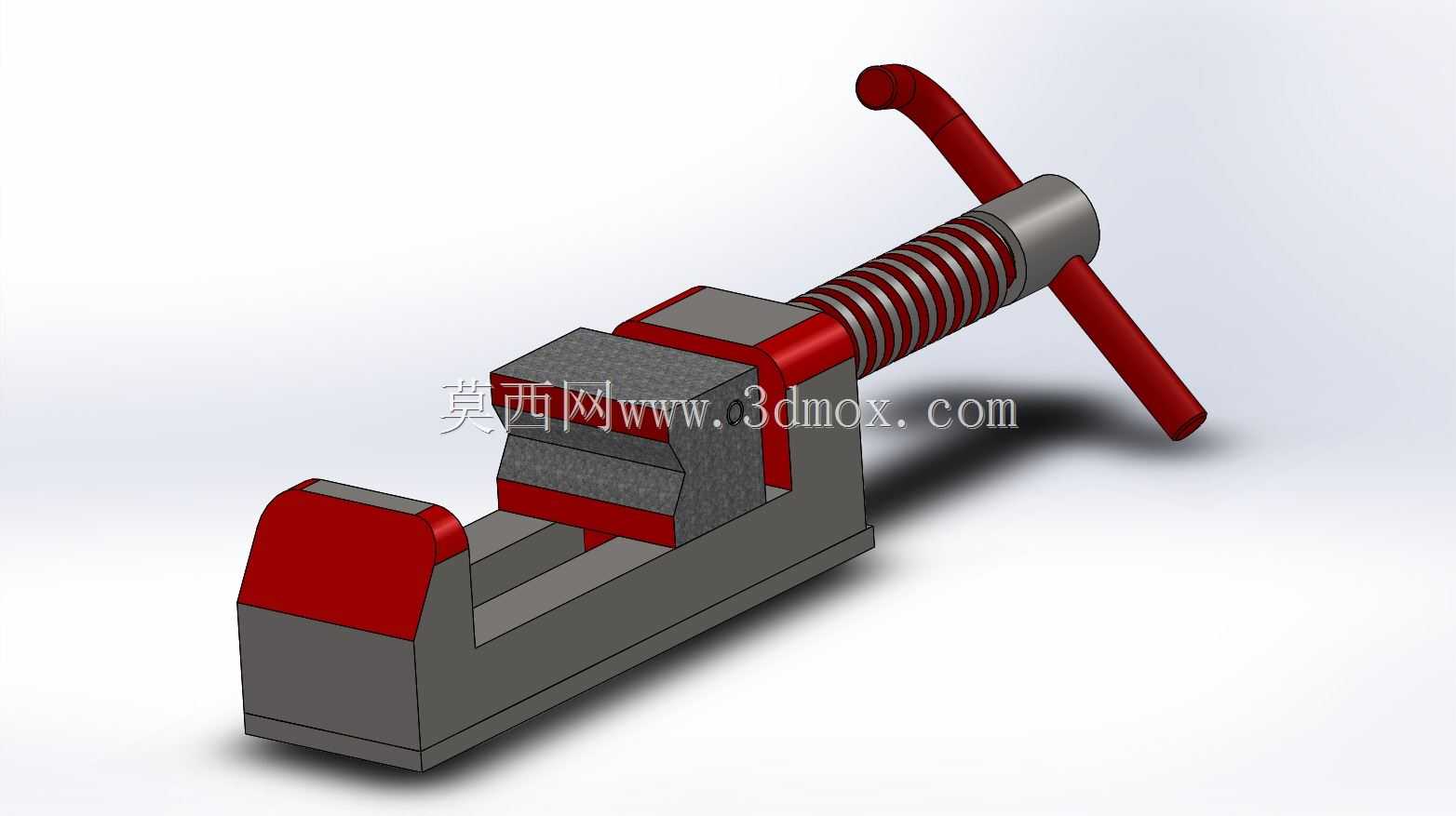

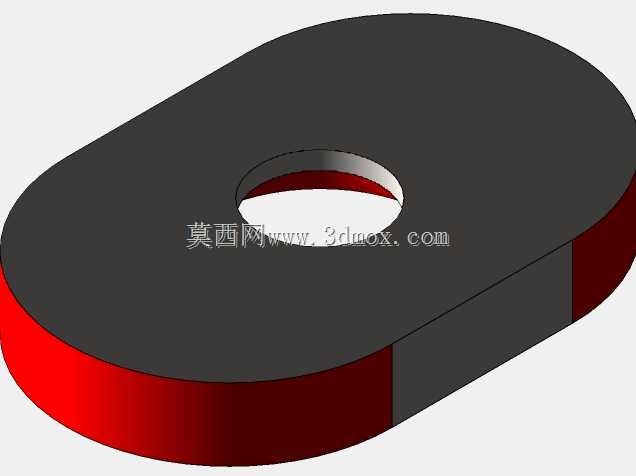

　　从结构功能来看，这套虎钳采用了经典的滑动式钳身配合梯形螺杆传动的结构，固定钳身和活动钳口的夹持面做了防滑纹理处理，配合红色的硬质防护垫块，既可以避免夹持力过大在工件表面留下压痕，也能增大夹持接触面的摩擦力，防止加工过程中工件出现滑移错位。螺杆部分集成了复位弹簧，在松开钳口的时候，活动钳身可以在弹簧的作用下自动回退，不需要手动拉动钳身调整开口量，操作的流畅度比无弹簧结构的普通虎钳更好，能减少反复调整夹持位置的辅助时间。摇把部分采用了弯折式的长杆设计，操作时可以获得更大的力臂，用较小的手部作用力就能输出足够的夹紧力，针对不同材质的工件，操作人员可以通过摇把的转动圈数自主控制夹紧力大小，避免薄壁类工件被夹变形。

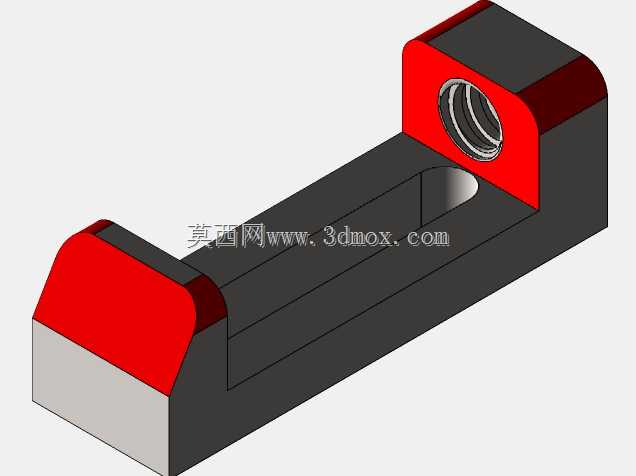

　　设计过程中首先要考虑的是钳身的刚性匹配，因为夹持过程中钳身会承受螺杆传递的轴向推力，还有加工过程中刀具作用在工件上的切削反力，所以固定钳身的基座部分做了加厚的矩形截面设计，活动钳身和导轨的配合面采用了燕尾式滑动导向结构，配合间隙可以通过侧边的调整件进行补偿，长期使用出现磨损后也能保证钳口的平行度，不会出现夹持时工件上翘、偏斜的问题。钳口的两个夹持面在装配时需要保证严格的平行度，同时夹持面要和钳身的基准底面保持垂直，这样才能保证工件装夹后的定位精度，满足普通铣削、钻削工序的形位公差要求。

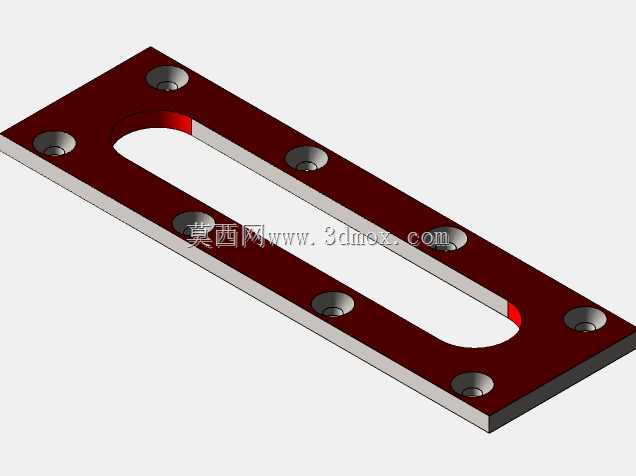

　　从安装边界和尺寸适配来看，这类虎钳的基座底部预留了标准的工装安装槽，可以通过T型螺栓直接固定在机床工作台、钳工台的台面上，不需要额外制作过渡连接板，安装孔的间距符合通用小型工装的安装尺寸规范，和多数常规工作台的T型槽间距匹配。整体的开口行程适配常见的小型加工件尺寸，既可以夹持几毫米厚度的薄片零件，也能满足常规尺寸方块、轴类零件的夹持需求，钳身的整体高度控制在合理范围内，不会因为装夹后工件高度过高导致刀具行程不足，也不会因为钳身过低导致操作时弯腰俯身的幅度过大，符合人工操作的人机工程要求。

　　在实际使用场景里，这类虎钳的活动钳身滑动面需要定期做润滑维护，避免铁屑、灰尘进入导轨配合面导致滑动卡滞，螺杆部分的弹簧要避免被切削液长期腐蚀，防止弹簧弹力下降影响回退效果。和快动式虎钳相比，螺杆传动的结构夹紧力更稳定，自锁性能更好，即使在承受较大切削振动的情况下，也不会出现钳口自动松开的问题，安全冗余度更高，非常适合没有复杂自动化夹紧需求的通用加工工位使用。针对不同的加工工况，还可以更换不同形式的钳口垫块，比如夹持圆轴类零件的时候更换V型钳口，夹持异形件的时候更换软质钳口，拓展整体的适用范围，不需要更换整个虎钳本体就能适配多种装夹需求，工装的复用性很强。
