电子制动系统ABS防护壳体结构

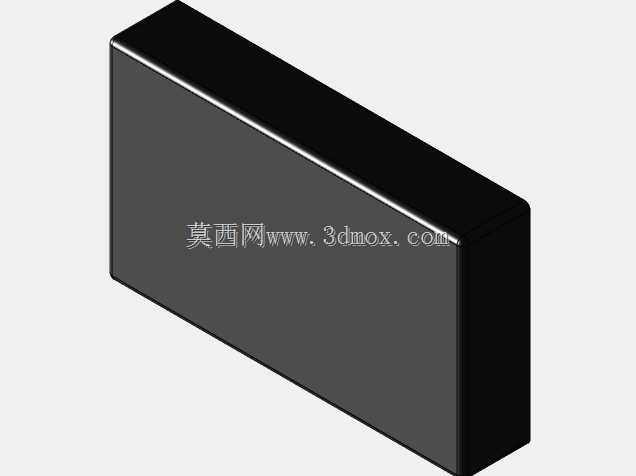

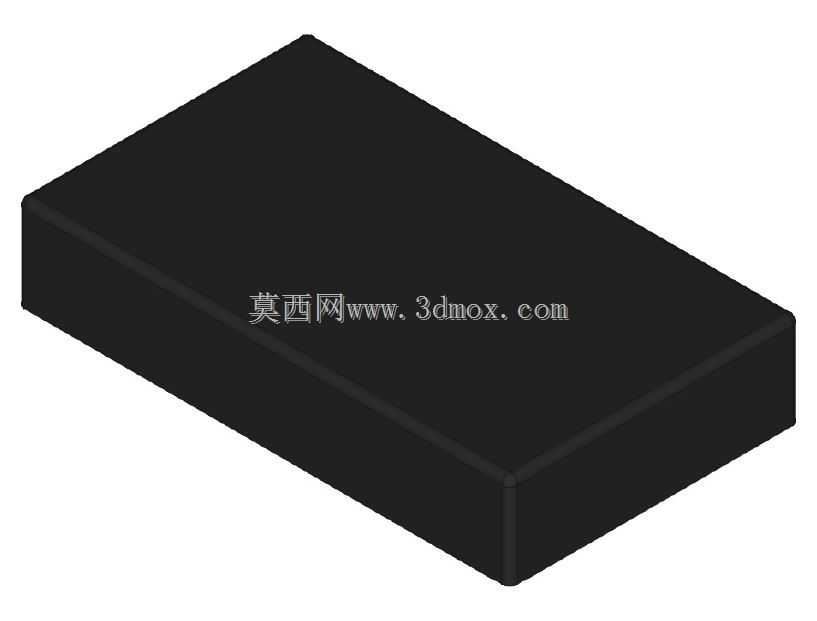

　　在商用车与乘用车辆的电子制动系统布局中，这类ABS防护壳体是承载核心电路模块的基础结构件，日常工况下需要承受底盘区域的泥水飞溅、温度交变、路面振动冲击，同时要为内部的传感采集、信号处理电路提供稳定的安装空间与防护屏障。不同于外露的传感探测元件，这类壳体属于制动电控单元的外围承载结构，设计阶段首先要匹配内部PCB板与接插件的安装点位，壳体内部预留的走线槽与固定柱位置，完全对应制动控制电路的元件布局，避免装配后出现元件干涉、接插件对位偏差的问题。从实际安装边界来看，该壳体长宽高尺寸为190mm、112mm、36mm，属于扁平化的矩形结构，这种尺寸设定一方面适配车架纵梁附近的狭窄安装空间，不会与周边的制动管路、线束固定卡扣产生位置冲突，

　　另一方面扁平化的外形可以降低行车过程中的风阻影响，同时减少泥水、杂物在壳体表面的积存。壳体采用ABS材质成型，材料本身具备足够的结构强度与耐候性，能够适应-40℃到85℃的工作温度区间，满足车辆在不同气候区域的使用需求，壳体边角做了圆弧过渡处理，既可以降低注塑成型过程中的应力集中问题，也能避免安装维护过程中尖锐边角划伤施工人员的手部，同时减少应力开裂的风险。设计过程中，壳体的合模面做了错位止口结构，配合密封胶条可以实现IP65级别的防护能力，阻挡路面的积水、灰尘进入壳体内部，避免电路出现短路、触点氧化的故障。壳体侧面预留的接插件过孔位置，经过尺寸校核可以匹配标准的汽车防水接插件，接插件安装后与壳体之间通过橡胶密封圈实现密封，

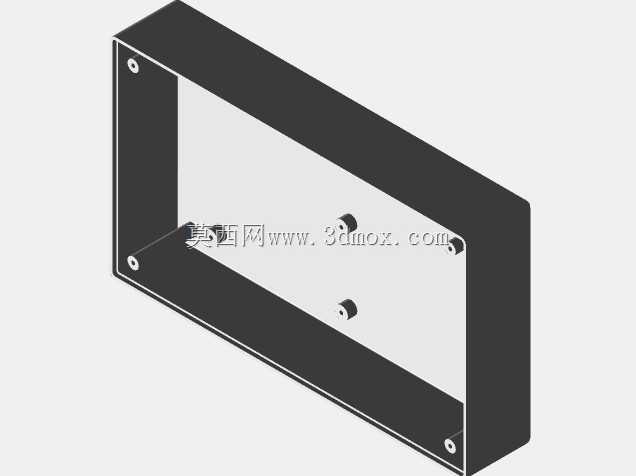

　　保证线束引出位置的防护性能。壳体背部的安装固定点位，采用内嵌金属螺母的设计，避免塑料螺纹在反复拆装过程中出现滑牙问题，固定点的位置分布经过受力仿真校核，在车辆持续振动的工况下，壳体不会出现固定点开裂、整体松动的情况，保证内部电路的连接稳定性。不同于通用的电气接线盒，这类制动系统专用的防护壳体，内部没有多余的冗余空间，所有结构特征都围绕制动电控模块的装配需求设计，比如内部的加强筋位置，既可以提升壳体的整体结构刚性，避免薄壁结构在受压时出现变形，同时加强筋的走向也避开了PCB板上的发热元件位置，预留出足够的散热间隙，保证电路工作时产生的热量可以通过壳体壁面顺利散出。在实际装车场景中，

　　这类壳体通常安装在驾驶舱下方的车架位置或者发动机舱的避热区域，安装时需要保证壳体的排水槽朝向下方，避免少量渗入的冷凝水在壳体内部积存，设计阶段在壳体的最低位置预留了微小的透气排水孔，平衡壳体内外的气压差，同时可以将意外进入的液体及时排出，不会在内部浸泡电路元件。从三维建模的角度来看，这类壳体的建模过程需要重点关注壁厚的均匀性，整体壁厚保持在2.5mm左右，避免壁厚差异过大导致注塑成型时出现缩痕、翘曲变形，所有的安装柱、加强筋的厚度都不超过主壁厚的60%，减少成型缺陷的产生。同时建模时需要充分考虑拔模角度，所有垂直于开模方向的面都设置了1度的拔模斜度，保证注塑件可以顺利从模具中脱出，不会出现拉伤、顶白的问题。对于装配相关的尺寸，比如接插件过孔、安装孔位、内部PCB固定柱的位置尺寸，都需要严格按照公差要求建模，保证后续加工出的零件可以顺利完成装配，不需要二次修配。在结构验证阶段，还需要模拟壳体在最大受力情况下的变形量，比如安装螺栓的拧紧力矩达到标准值时，壳体的安装面变形量不能超过0.2mm，避免挤压内部的PCB板导致元件脱焊或者电路板断裂。这类壳体虽然结构外形看似简单，但是每一处结构特征都对应实际装车的功能需求，没有多余的装饰性设计，所有的圆角、加强筋、开孔位置都经过实际工况的验证，是汽车电子制动系统中不可或缺的基础承载部件，直接关系到制动电控单元的工作稳定性与使用寿命。
