多孔阵列式原型试验板结构设计

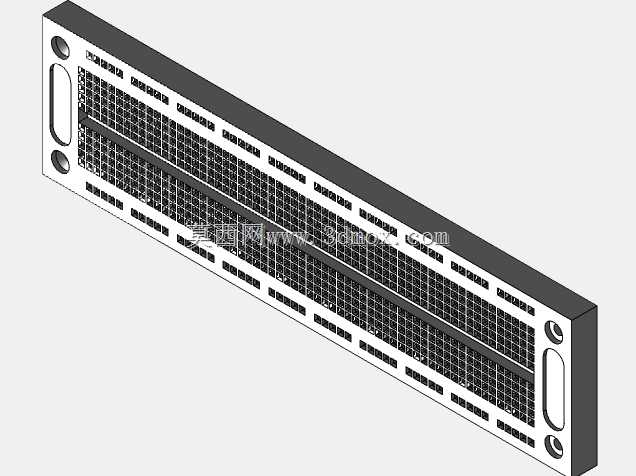

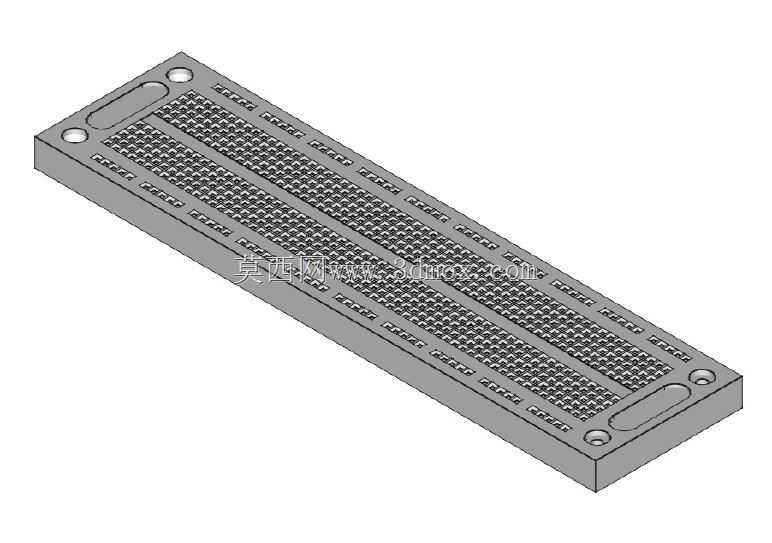

　　在电子原型验证、传感器性能测试、小型电路功能搭试的日常工作场景里，这类带密集阵列孔的板件是实验室、小批量试制环节绕不开的基础工装构件。不同于量产阶段的定制PCB载板，这类原型板的核心作用是给各类插装式元器件、传感器引脚、接线端子提供统一的安装固定基准，不需要针对单次测试重新打孔加工，能大幅缩短前期功能验证的准备周期。从结构设计逻辑来看，板体采用整体矩形构型，边缘做了等半径的圆角过渡，避免尖锐边角在操作过程中划伤操作人员或者刮蹭连接导线，四个边角位置预留了沉头安装孔，可直接通过螺丝将板体固定在测试台架、设备机架或者绝缘安装座上，安装时沉头结构能让螺丝端面完全没入板体表面，不会突出平面干扰后续元器件的排布安装。

　　板体两侧靠近边缘的位置设计了长圆形的避让槽，一方面可以在安装时微调板体的固定位置，抵消机架安装孔的加工公差，另一方面也能作为走线槽位，让跨接的导线可以从槽位内排布，避免导线堆积在板件表面影响元器件插拔。板面上的700个安装孔采用等间距阵列排布，孔位的行列间距完全匹配通用插装元器件的引脚间距标准，不管是直插式电阻电容、常用的接插件端子，还是小型封装的传感器模块，都能找到对应的孔位完成插装固定，不需要额外扩孔或者补加工。尺寸参数上，板体总长度控制在176.5mm，宽度46mm，整体厚度8.5mm，这个厚度既保证了板体自身的结构刚性，在频繁插拔元器件的时候不会出现明显的挠曲变形，又不会因为过厚导致插装引脚的有效配合长度不足，

　　适配绝大多数常规长度的直插元件引脚。孔位加工时统一采用通孔设计，孔壁做了去毛刺处理，避免插装过程中毛刺刮伤元件引脚的镀层，影响导电接触性能。板体的材质选型一般优先考虑绝缘性能稳定、机械强度适中的工程塑料或者经阳极氧化处理的铝合金，前者绝缘性好不需要额外做表面绝缘处理，适合低压信号测试场景，后者刚性更好、散热性能优，适合带一定功率负载的测试场景。在实际使用过程中，这类原型板可以反复利用，单次测试完成后只需要拆除元器件就能投入下一次搭试，相比一次性的面包板接触可靠性更高，不会因为弹片疲劳出现接触不良的问题，相比定制的测试载板成本更低，不需要针对每个测试项目单独开模或者机加工，非常适合研发阶段的多方案快速验证。

　　设计时特意将阵列孔区域和边缘安装区域做了明确的分区，中间大面积的孔位区域全部留给元器件安装，边缘预留的足够宽度的实体边框，既提升了板体的整体抗弯折能力，也给安装固定、走线避让留出了足够的操作空间，不会出现安装螺丝和元器件位置干涉的问题。长圆形避让槽的长度设计也充分考虑了常见机架的安装孔位公差范围，即使固定孔的位置存在±2mm的加工误差，也能通过槽位完成板体的顺利安装，不需要对机架进行二次修整。对于从事传感器测试、小型电子装置开发的结构工程师来说，这类标准化的多孔原型板能减少大量重复的基础结构设计工作，不需要每次搭试都重新设计安装板的孔位排布，直接选用对应尺寸的标准原型板就能快速搭建测试平台，把更多精力放在功能逻辑和性能调试上。板体表面做了哑光处理，避免强光下反光影响观察元器件上的标识参数，整体的平面度控制在合理范围内，安装后不会出现翘曲，保证所有插装的元器件都能保持垂直状态，不会因为板面倾斜导致引脚受力弯折。在孔位的排布密度上，设计时平衡了孔位数量和板体强度的关系，不会因为孔过密导致板体在频繁插拔后出现孔间开裂的问题，也不会因为孔间距过大浪费板面空间，700个孔的容量完全能覆盖绝大多数单功能测试模块的元器件安装需求，不管是搭建简单的信号调理电路，还是固定多组传感器做同步性能测试，都有足够的孔位冗余。
