航空穗引擎燃料分配构件三维设计

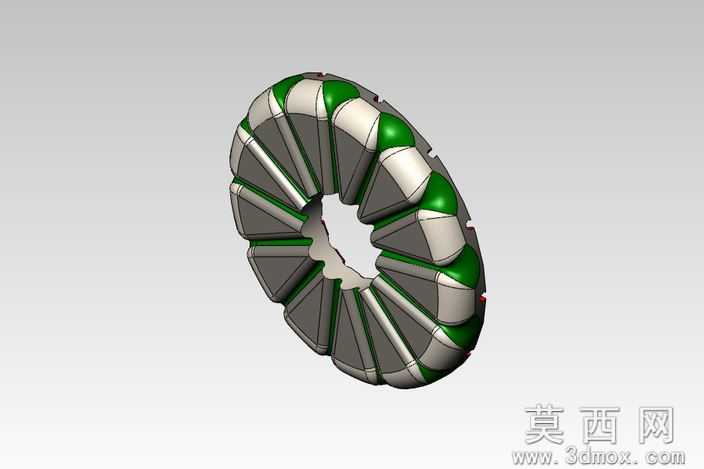

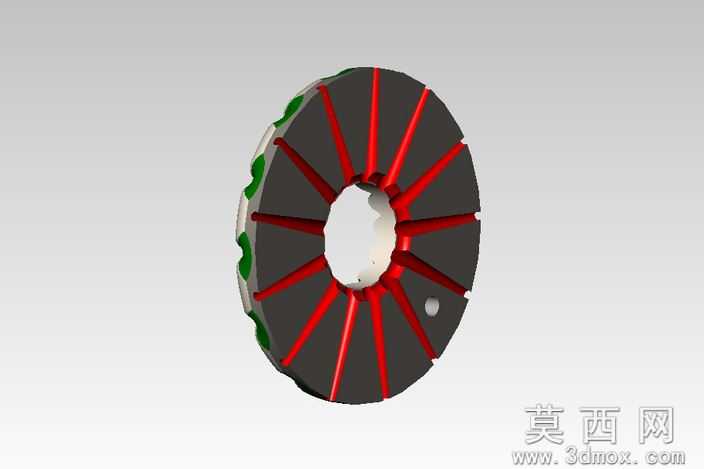

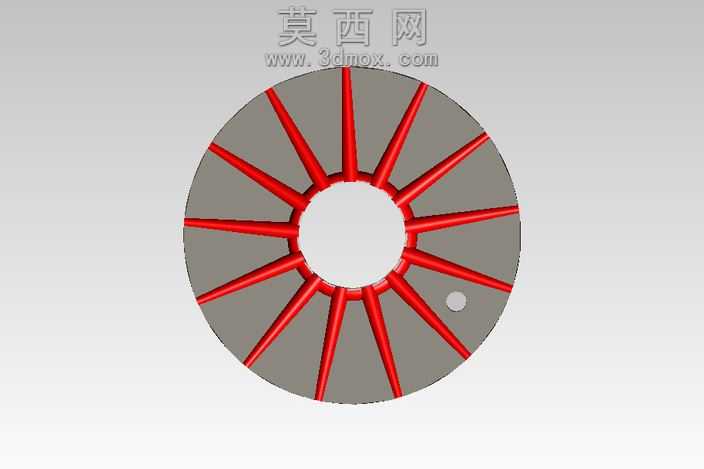

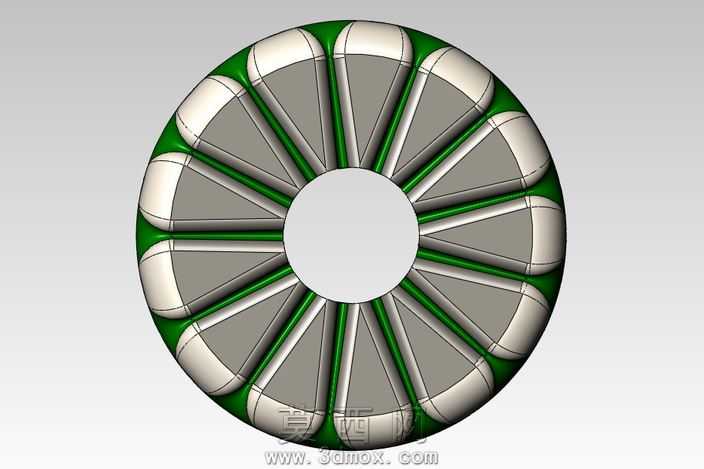

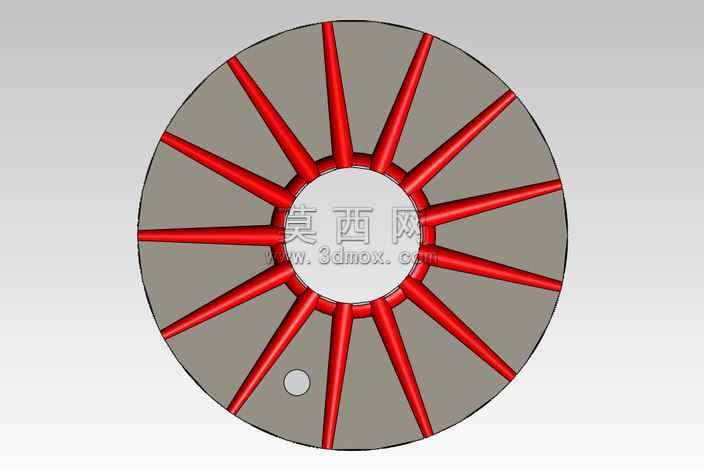

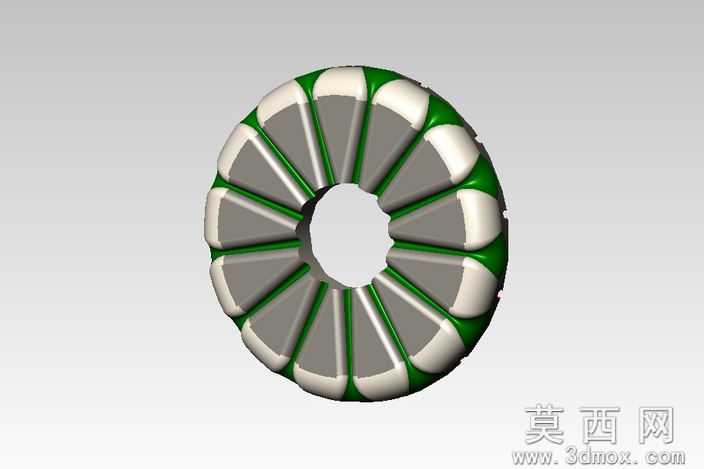

本作品为航空穗引擎部分燃料分配构件的三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先基于环形类燃料分配构件的功能需求，确定整体环形中空的基础轮廓，中心预留花键式定位孔位用于构件与引擎主体的装配定位，外圈沿圆周方向均匀排布十六组独立的燃料导流单元，每一组导流单元都经过精准的阵列约束，保证周向分布的角度公差控制在合理范围内，确保燃料分配时的周向均匀性。建模过程中采用多实体拆分建模思路，分别构建主体承力结构、导流槽结构、密封嵌合结构三个部分，再通过配合约束完成整体装配，避免单一实体建模时特征过多导致的模型卡顿与特征报错问题。材质与渲染阶段，针对构件不同功能区域赋予差异化材质属性，主体承力的深灰色结构部分赋予高温合金材质，调整金属粗糙度参数模拟航空构件经高温处理后的哑光金属质感，绿色嵌合密封部分赋予耐油氟橡胶材质，调整材质的漫反射与高光参数，还原橡胶材质的半哑光弹性质感，金属与橡胶衔接的边缘部分做细微的倒角处理，避免渲染时出现生硬的棱角边界，同时添加细微的环境闭塞效果，强化构件的结构层次感。结构设计上，每一组导流单元都设置了内凹的导流曲面，曲面曲率经过反复调整，保证燃料流经时的流阻处于较低水平，相邻导流单元之间设置凸起的分隔筋，既可以强化构件整体的结构强度，避免高速工况下的结构形变，也可以实现不同流道之间的燃料隔离，防止串流问题影响引擎的燃料供给稳定性。中心的花键孔采用渐开线齿形设计，齿面添加微小的装配倒角，既可以保证装配时的导向便利性，也可以减少装配过程中齿面的磕碰损伤。设计思路围绕航空引擎燃料构件的工况需求展开，优先保证结构的可靠性与流体分配的均匀性，所有特征建模都保留完整的参数化历史记录，方便后续根据实际测试数据调整流道曲率、构件厚度、齿形参数等关键尺寸，模型完成后经过干涉检查，确认所有装配结构之间无干涉问题，导出的通用格式模型可以直接导入仿真软件开展流体仿真与结构强度仿真，为后续的实物加工与性能测试提供精准的三维数模基础。
