规模化牧场散栏式饲养牛棚整体结构

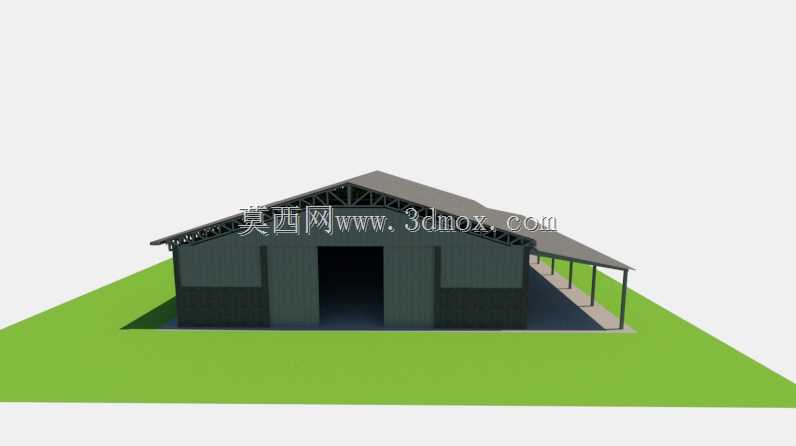

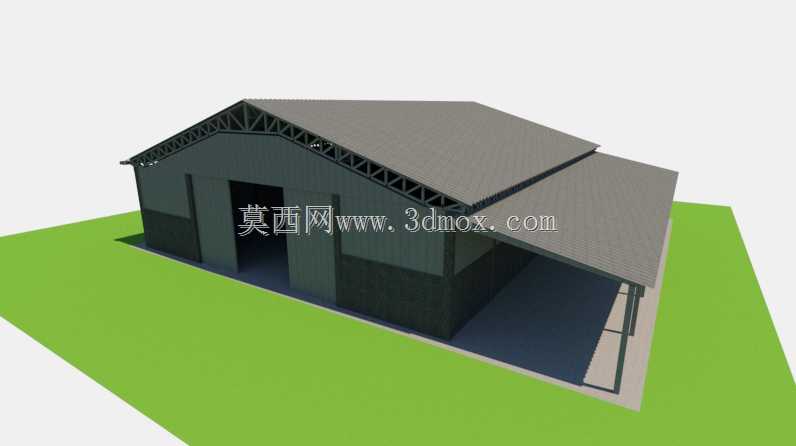

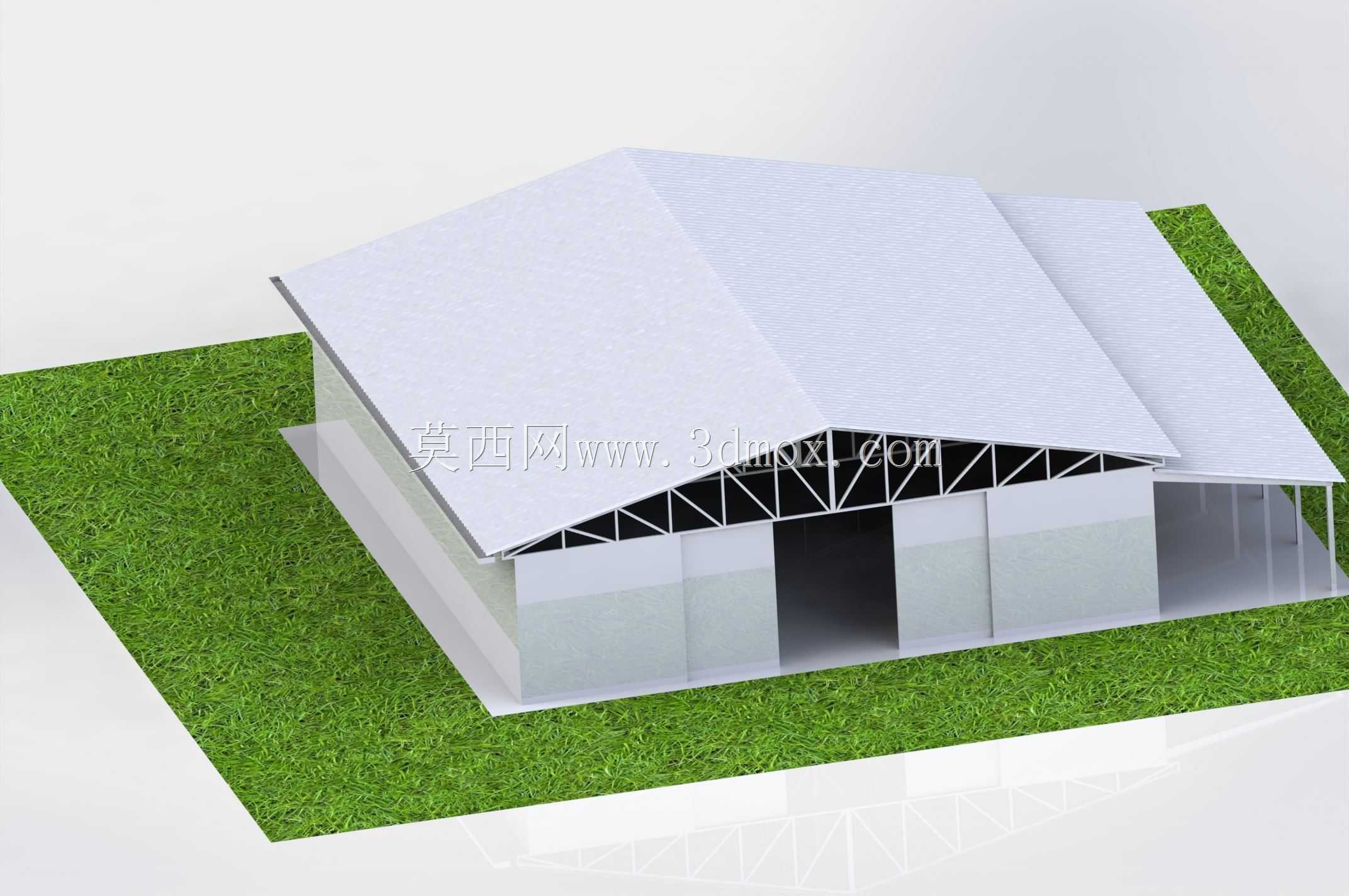

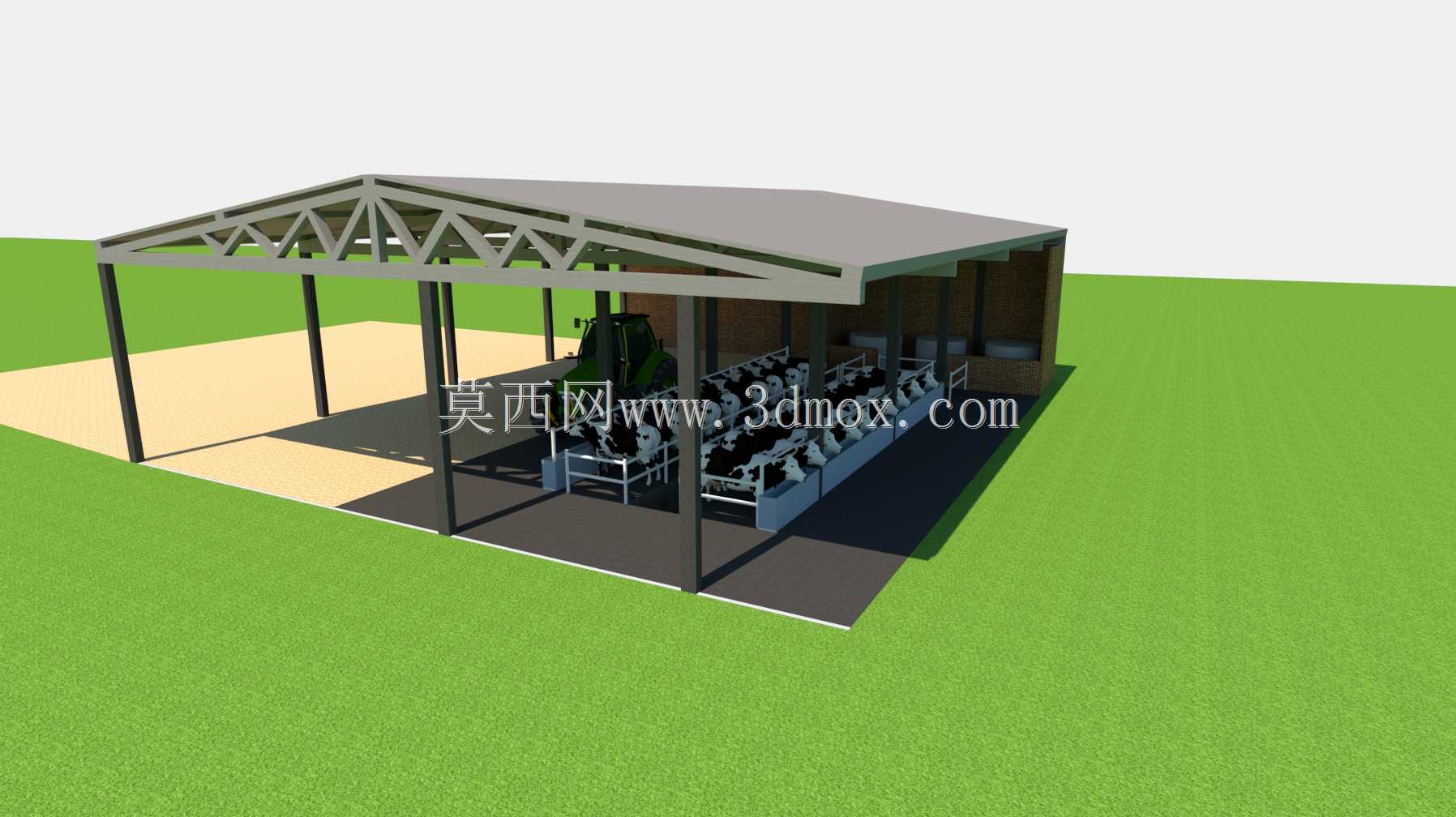

　　这套棚舍结构主要面向规模化奶牛或肉牛养殖场的散栏饲养场景，区别于传统拴系式养殖棚，整体采用开放式单侧遮雨设计，适配温带、亚热带地区的全年养殖需求，能够在保证通风散热效果的同时，为牲畜提供遮阳避雨的休憩、饲喂空间。从结构设计逻辑来看，顶部承重采用三角形空间桁架形式，主桁架沿棚舍短跨方向布置，上弦杆采用等边角钢拼接，腹杆按照三角形受力体系排布，能够在减少钢材用量的前提下，将屋面荷载均匀传递到下方的竖向承重柱上，相比传统的H型钢梁屋面，桁架结构的自重更轻，对基础的承载力要求更低，适合在牧场松软的回填土地面施工安装。竖向承重柱采用矩形截面钢管柱，柱脚通过预埋螺栓与下方的混凝土地垄连接，柱距按照饲喂栏的排布模数设置，每两列饲喂栏对应一组柱网，

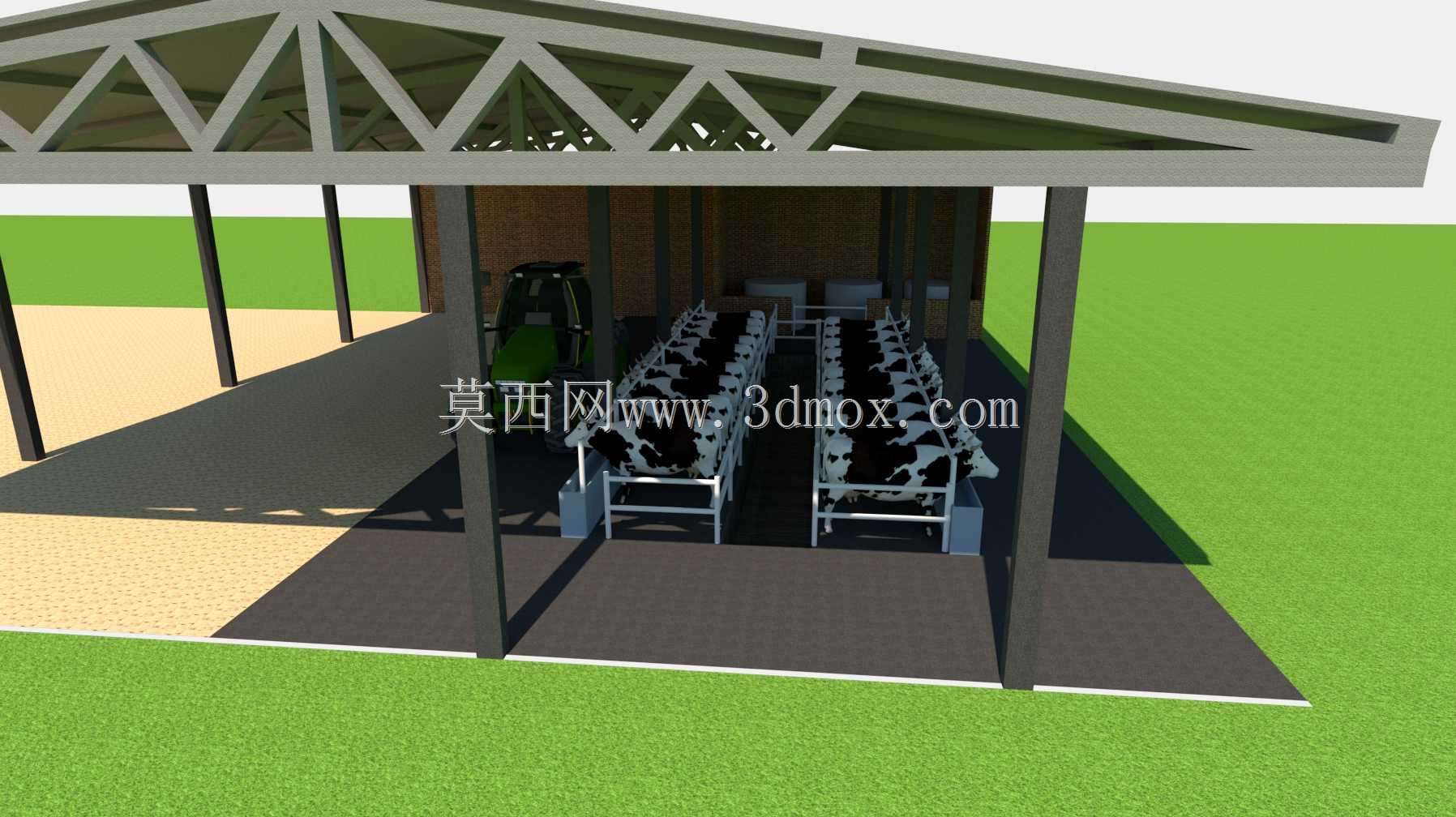

　　既不会遮挡饲喂通道的通行空间，也能避免立柱挤占牲畜的休憩站位。棚舍内部的饲喂栏采用双列对头式排布，中间预留通行与清粪通道，每头牲畜对应的栏位设置颈枷定位结构，能够在饲喂时限制牲畜的大范围移动，避免抢食情况出现，同时栏位底部设置漏粪缝隙，下方配套斜坡式清粪沟，能够让粪便自动滑落至沟内，配合刮粪板完成日常清粪作业，减少人工清理的工作量。棚舍地面做了明确的功能分区，饲喂通道区域采用硬化混凝土地面，做防滑拉毛处理，避免牲畜或作业车辆打滑；栏位休憩区域铺设橡胶垫，提升牲畜躺卧的舒适度，减少肢体损伤概率；棚舍外侧预留1.2米宽的硬化遮雨带，避免雨水倒灌进棚内，同时也能作为牲畜临时活动的边缘区域。从安装边界来看，单组棚舍的跨度按照12米设计，

　　长度可以根据养殖规模灵活拼接扩展，檐口高度设置为3.2米，既能够保证棚内的通风效果，也能满足TMR饲喂车的通行高度要求，屋面采用彩钢压型板铺设，单侧找坡5%，雨水能够直接排向棚舍后侧的排水沟，不会在屋面形成积水。在结构校核层面，设计时已经考虑了牧场所在区域的基本风荷载与雪荷载，桁架节点全部采用焊接连接，现场安装时只需要完成柱脚固定与桁架段的拼接，不需要复杂的现场加工，能够大幅缩短施工周期。另外棚舍的开放式设计没有设置侧墙，能够最大程度保证棚内的空气流通，减少夏季高温时的热应激影响，同时顶部桁架下方预留了喷淋管线与照明线路的安装位，后期可以直接加装降温喷淋与夜间照明设备，不需要额外在结构上打孔固定，避免破坏主体结构的防腐层。饲喂栏的高度按照成年奶牛的体高设计，颈枷的开合宽度可以根据不同生长阶段的牲畜体型调整，适配从育成牛到成年泌乳牛的不同养殖需求，栏位之间的分隔采用光滑圆钢制作，没有尖锐棱角，避免刮伤牲畜表皮。
