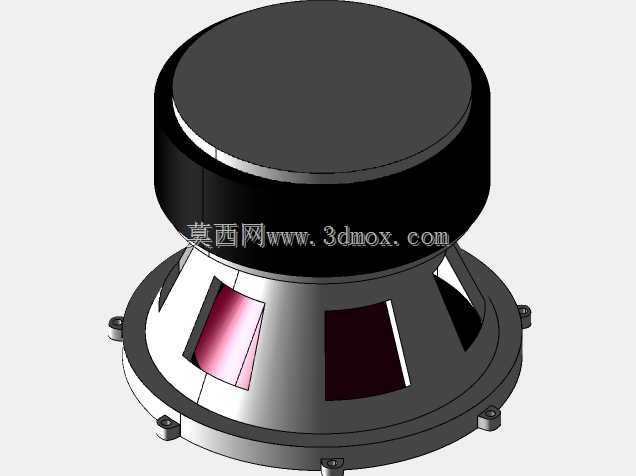

圆形低音换能器结构三维数模

　　在专业音频设备、车载影音系统、家用音响套装、工业声学检测装置的结构开发环节中，这类圆形低音换能单元的三维数模，是结构工程师开展腔体匹配、安装位校核、干涉排查的核心参考载体。不同于高音单元侧重高频响应的轻薄振膜设计，低音换能单元需要兼顾大冲程下的结构稳定性与振膜刚性，建模过程中首先要明确的是安装边界的约束条件：单元整体采用圆形法兰式安装结构，法兰边缘均匀分布的安装孔位，需要匹配不同应用场景下的固定件规格，常规嵌入式安装场景中，法兰外圈的定位止口尺寸公差需要控制在0.1mm以内，避免安装后出现腔体漏气影响低频响应效果。

　　从实际功能实现逻辑来看，这类换能单元的核心作用是将电信号转换为低频段的机械振动，推动空气产生低频声波，因此结构设计上首先要保证振膜的往复运动行程足够，同时折环部分的柔性与支撑性要达到平衡——折环过软会导致大动态下振膜出现横向偏振，过硬则会增加阻尼损失降低低频灵敏度。建模过程中，振膜部分采用了复合曲面造型，中心防尘帽的弧形结构一方面可以避免灰尘进入磁隙，另一方面也能优化振膜中心区域的刚性，减少分割振动带来的失真。磁路部分的结构采用了外置环形磁钢结构，磁钢外圈的金属导磁罩不仅可以约束磁路减少漏磁，同时也作为单元的后部支撑结构，与法兰底座通过卷边工艺压合固定，建模时需要还原压合位置的圆角过渡特征，避免应力集中导致的结构开裂风险。

　　在不同行业的应用场景中，这类单元的安装适配要求存在明显差异：嵌入家用音箱腔体时，需要匹配箱体前障板的开孔尺寸，单元后部的磁钢组件深度要与箱体内部的加强筋、分频器安装位预留足够安全间隙，一般要求磁钢尾部与箱体内壁的间隙不小于10mm，避免振动传递产生异音；车载安装场景下，单元需要适配车门内饰板的安装位，除了常规的安装孔位匹配，还要考虑车门钣金的弧度，法兰背面的密封胶圈安装槽尺寸要精准，保证安装后与钣金面完全贴合，隔绝车外噪音同时避免声短路；工业声学检测设备中使用这类单元时，还要考虑长期连续工作下的结构可靠性，接线端子的位置要避开振动传递路径，焊片位置做加强结构，避免大振幅下引线出现疲劳断裂。

　　从设计思路的落地层面来看，这类单元的三维建模需要优先保证装配关系的准确性：弹波（定心支片）的安装位置要与振膜的振动中心同轴，弹波的波纹数量、波纹深度直接影响单元的顺性参数，建模时不能简化波纹特征，否则后续做声学仿真时顺性计算结果会出现明显偏差；音圈部分的绕线宽度要与磁隙的高度匹配，保证大冲程下音圈不会脱离磁隙的均匀磁场区域，音圈骨架的材质对应的壁厚参数也要在数模中准确体现，不同的骨架材质（铝、纸、玻璃纤维）对应的散热特性、阻尼特性差异，会直接影响单元的功率承载能力。外形尺寸方面，这类常规车用/家用低音单元的整体外径一般在100-165mm区间，法兰厚度在3-5mm，磁钢组件的直径约为法兰外径的二分之一到三分之二，整体高度（含振膜突出高度）根据冲程不同在40-80mm区间，安装孔的中心圆直径一般比法兰外径小15-25mm，孔位数量多为4个或6个均匀分布，方便不同安装场景下的角度调整。

　　很多结构工程师在做音响产品开发时，容易忽略单元引线的走线空间，在数模中如果没有还原引线从音圈引出到接线端子的弧形走线结构，后续做装配干涉检查时就会发现，振膜大冲程运动时引线会碰到折环或者弹波，产生异音甚至磨断引线。另外，单元前侧的装饰压圈结构，除了外观装饰作用，还可以压住振膜折环的外边缘，保证折环固定的密封性，压圈与法兰的配合采用卡扣或者小螺丝固定，数模中需要还原卡扣的倒扣量或者螺丝孔的沉头结构，避免装配时出现压合不平整的问题。在做整机结构的模态分析时，这类换能单元的数模需要准确赋予各部件的材料属性：振膜部分一般采用纸基复合或者聚丙烯材质，折环多为橡胶或者发泡材料，磁钢为铁氧体或者钕铁硼，导磁部件为低碳钢，弹波为棉质织物浸酚醛树脂，只有各部件的结构特征与材料属性匹配准确，后续的振动仿真、声学仿真结果才具备实际参考价值，否则数模只能作为外观参考，无法支撑实际的产品开发工作。
