16寸炫彩改装轮毂结构三维造型

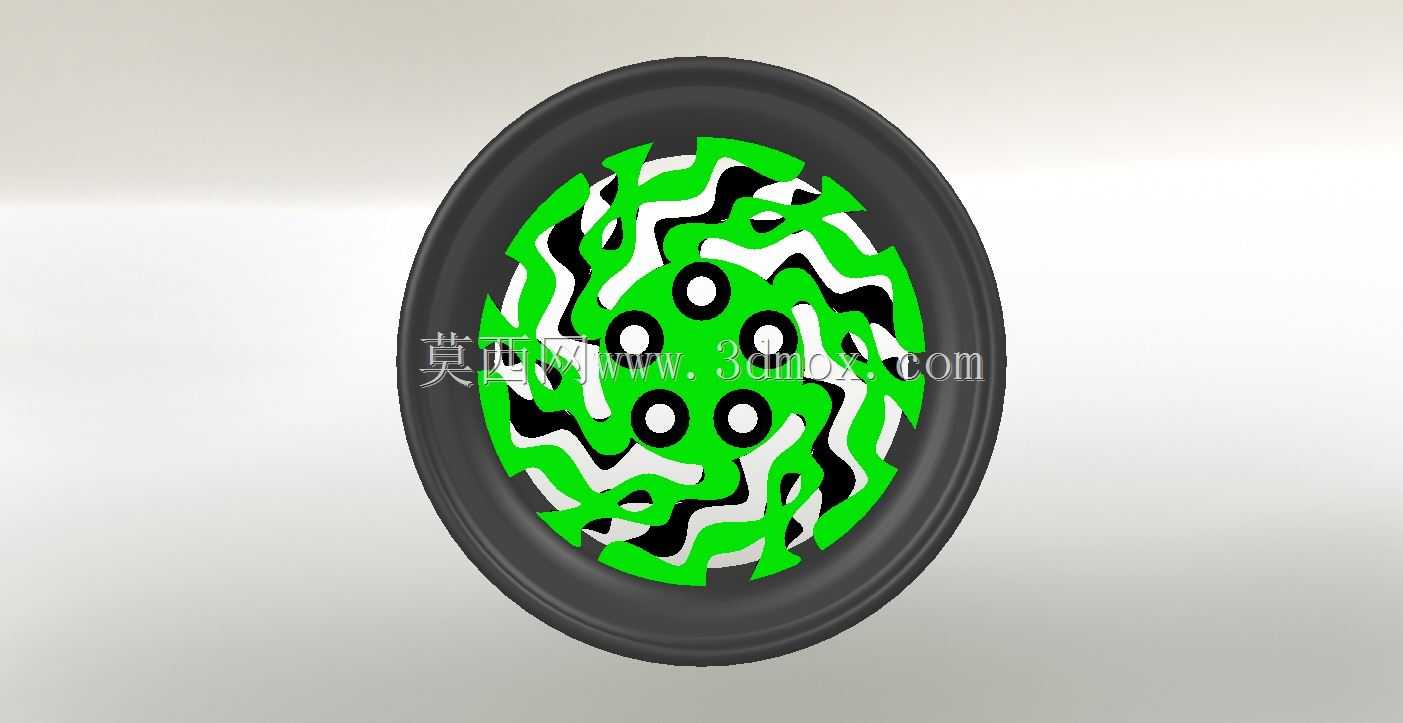

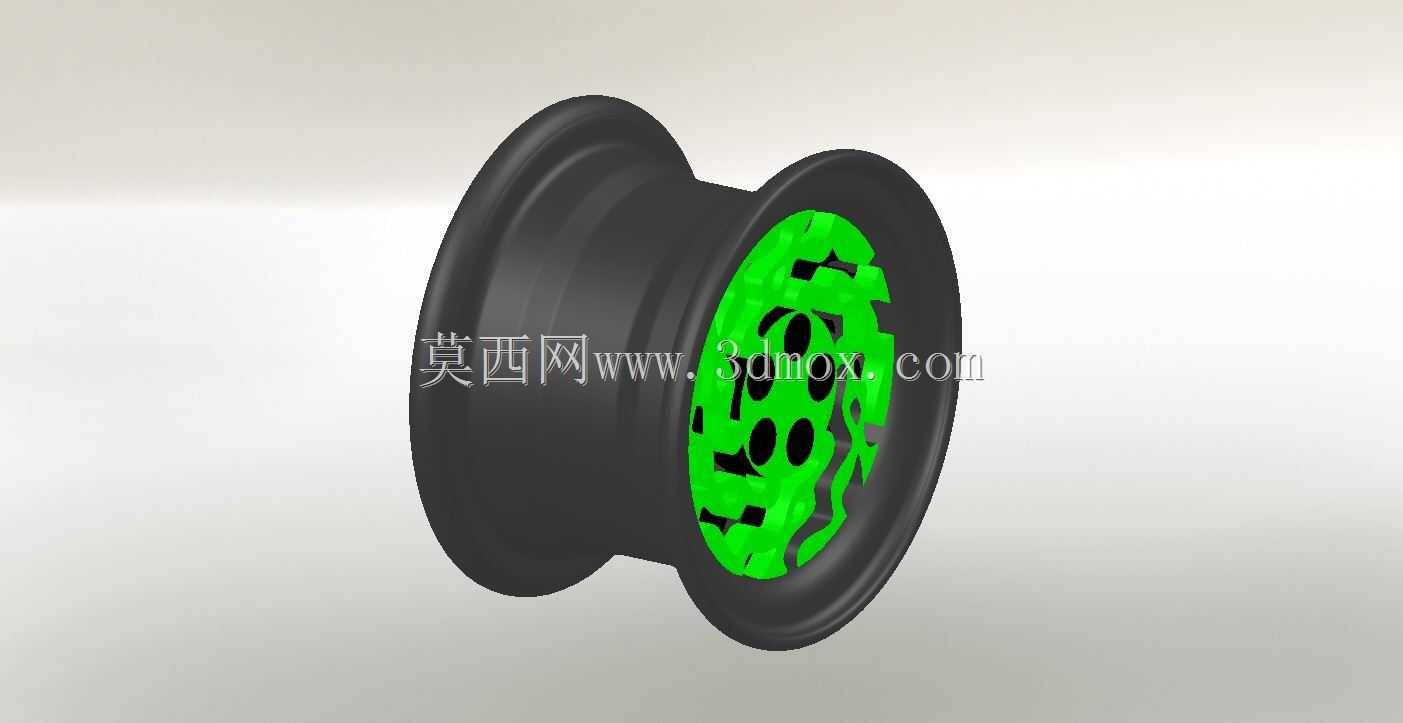

　　这款16寸规格的轮毂造型，在设计阶段优先考虑了乘用车改装场景的适配需求，轮辋部分采用常规深槽轮辋的基础轮廓，能够兼容多数民用轿车的标准真空轮胎安装，轮缘处的加厚翻边结构，可在轮胎充气后提供足够的卡紧力，避免车辆急加速或紧急制动时轮胎与轮辋发生相对滑移。轮辐部分采用了交错波浪式的镂空造型，区别于传统多辐条的对称设计，这种非规则连续的曲面结构，在建模时需要通过多组引导线放样生成，每一处曲面的曲率都经过反复调整，既保证视觉上的动感效果，也兼顾了旋转过程中的动平衡余量，不会因为辐条的不对称分布导致车轮高速转动时出现抖动。从安装边界来看，中心孔位预留了标准的轮毂轴承安装凸台，周围均匀分布的五个螺栓孔，孔位间距符合主流紧凑型乘用车的PCD参数，

　　不需要额外加装变位垫片即可直接适配对应车型的转向节安装面，螺栓孔周边做了沉头倒角处理，能够让轮毂固定螺栓的锥面与安装面完全贴合，避免长期使用后螺栓出现松动。轮辐表面的分色设计，在实际生产中可以通过烤漆或者水转印工艺实现，绿色与黑色的交错区域边界做了0.3mm的凸台分隔，能够避免不同颜色的漆层在喷涂时出现混色问题，同时凸台结构也能小幅提升轮辐的结构刚度，分散车辆经过颠簸路面时轮辐承受的冲击载荷。在日常使用场景中，这类改装轮毂除了满足外观升级的需求，镂空的辐条结构也能提升制动系统的散热效率，车辆连续制动时产生的热量可以通过辐条间的空隙快速随气流排出，降低制动盘出现热衰减的概率。建模过程中，轮辋与轮辐的连接位置做了圆弧过渡处理，

　　没有出现直角应力集中结构，能够避免车辆长期承受交变载荷时连接位置出现疲劳裂纹，轮辋内侧预留了气门嘴的标准安装孔位，孔位周边做了加厚处理，防止安装气门嘴时出现应力开裂。整个轮毂的壁厚设计遵循等强度原则，轮辋主体壁厚保持在4mm左右，轮辐与轮辋连接位置壁厚增加到6mm，既不会因为壁厚过大增加不必要的簧下质量，也不会因为壁厚不足导致结构强度达不到使用要求，簧下质量的控制对于提升车辆操控响应性有明显帮助，更轻的轮毂能够让悬架系统更快地跟随路面起伏动作，提升轮胎的贴地性能。
