星形辐条一体式金属轮毂结构设计

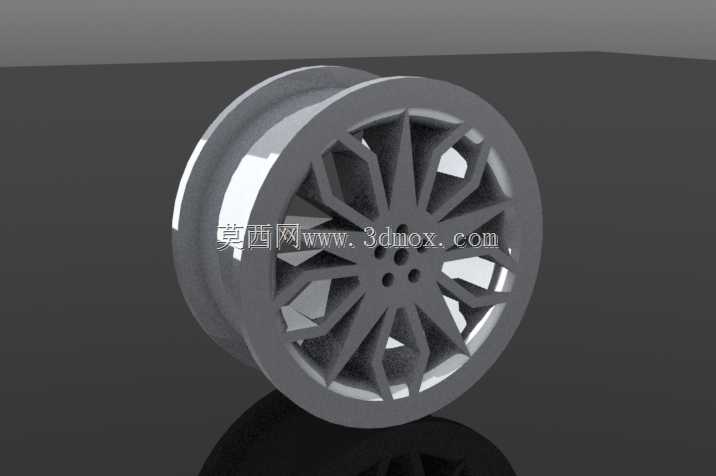

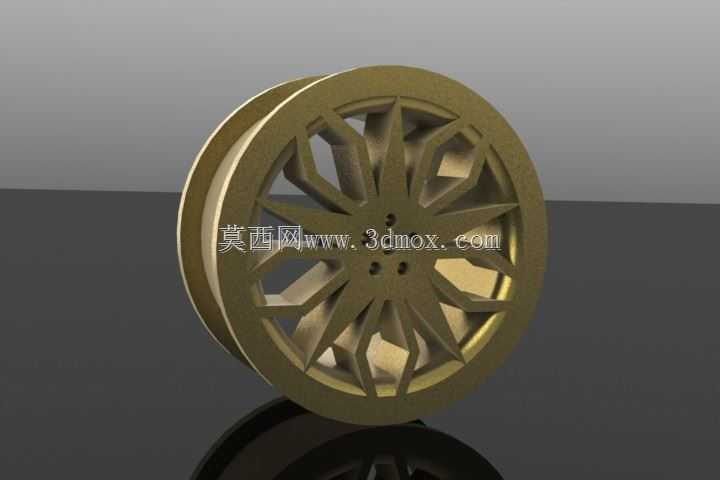

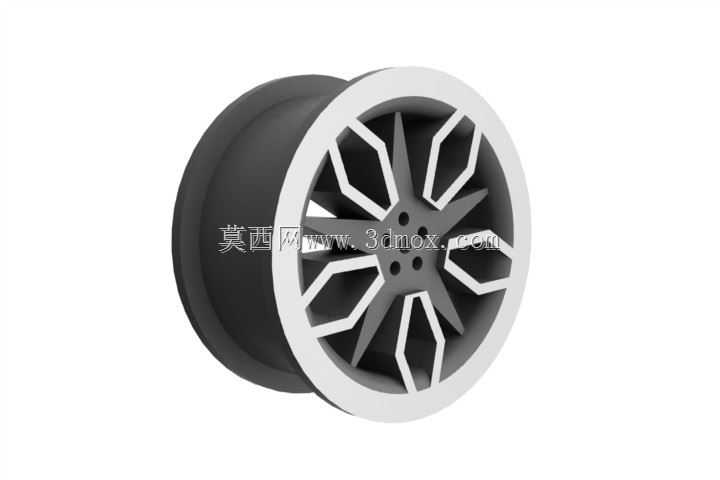

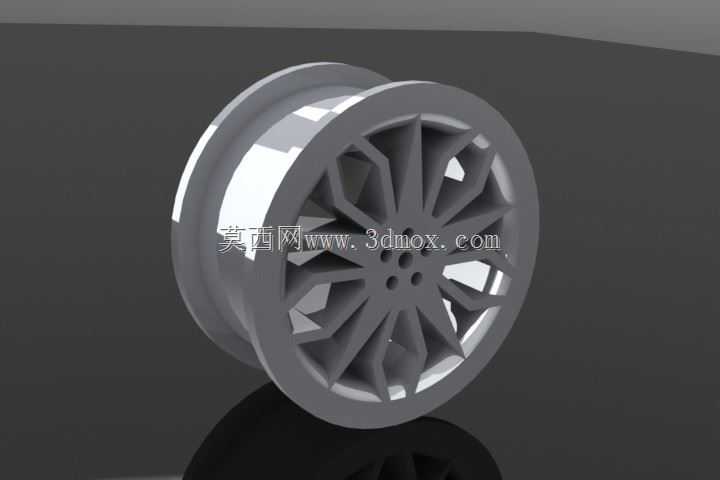

　　这款星形辐条轮毂的设计，最初是面向小型非道路代步车辆、定制改装两轮车的行走系统需求展开的，在实际工程应用中，这类轮毂既需要承担静态载荷下的支撑作用，也要应对行驶过程中来自路面的交变冲击、转弯时的侧向力矩，以及制动过程传递的扭矩载荷，因此结构设计阶段首先要平衡的就是辐条强度、整体重量与散热空间三者的关系。从结构布局来看，这款轮毂采用一体式轮辋与辐条整合设计，轮辋部分设置了双阶限位凸缘，能够匹配对应宽度的充气轮胎，凸缘的圆角过渡经过反复调整，既可以避免轮胎安装时被锐边割伤，也能在轮胎充气后形成足够的抱紧力，防止高速行驶过程中轮胎脱圈。辐条部分采用十二组对称分布的星形折角结构，每组辐条都做了等厚的截面设计，

　　相邻辐条之间预留了大尺寸的镂空区域，这些镂空并非单纯为了造型美观，在实际使用中能够为制动盘留出充足的通风散热通道，车辆连续制动产生的热量可以顺着辐条间隙快速导出，避免制动系统热衰减带来的安全隐患，同时镂空结构也有效降低了轮毂自身的转动惯量，对于提升车辆起步响应性、降低行走系统能耗有明显帮助。在安装边界的设计上，轮毂中心区域设置了同心定位止口，止口周围均匀分布四个安装孔，孔位的节圆尺寸严格匹配对应车型的转向节安装基准，安装孔的端面做了锪平处理，能够保证轮毂安装时与安装面完全贴合，避免高速转动时出现端面跳动导致的整车抖动问题。设计过程中针对辐条的受力路径做了针对性优化，每根辐条的折角角度都经过受力校核，

　　载荷从轮辋接触点沿着辐条的折边平顺传递到中心安装座，避免了直角结构带来的应力集中问题，即使在过坑洼路面受到瞬时冲击载荷时，应力也能均匀分散到整个辐条结构上，不会出现局部应力过载导致的辐条断裂问题。轮毂的轮辋内径、宽度尺寸都严格对应标准轮胎规格，安装时不需要额外加装衬套或者调整垫片，能够直接与同规格的轮胎、制动组件、转向节完成装配，适配性覆盖小型电动代步车、定制改装电动两轮车、小型场地作业车辆的行走系统需求。从实际使用场景来看，这类金属轮毂相比传统的多辐条直连轮毂，在同等重量下拥有更高的径向载荷承受能力，星形辐条的折边结构相当于在辐条上增加了加强筋结构，不需要额外增加辐条厚度就能达到足够的结构强度，

　　同时大间隙的辐条布局也方便日常使用中清理卡入的碎石、泥污，维护便利性更好。在建模过程中，所有的圆角过渡、安装孔位尺寸、轮辋的型线都严格参照实际加工工艺要求设计，轮辋的曲面曲率连续，能够适配常规的铸造成型工艺，后续不需要做过多的工艺修正就可以直接开模生产，辐条的侧面脱模斜度也符合金属铸造的工艺要求，避免生产过程中出现拔模损伤的问题。
