GX16型四芯航空插座结构设计

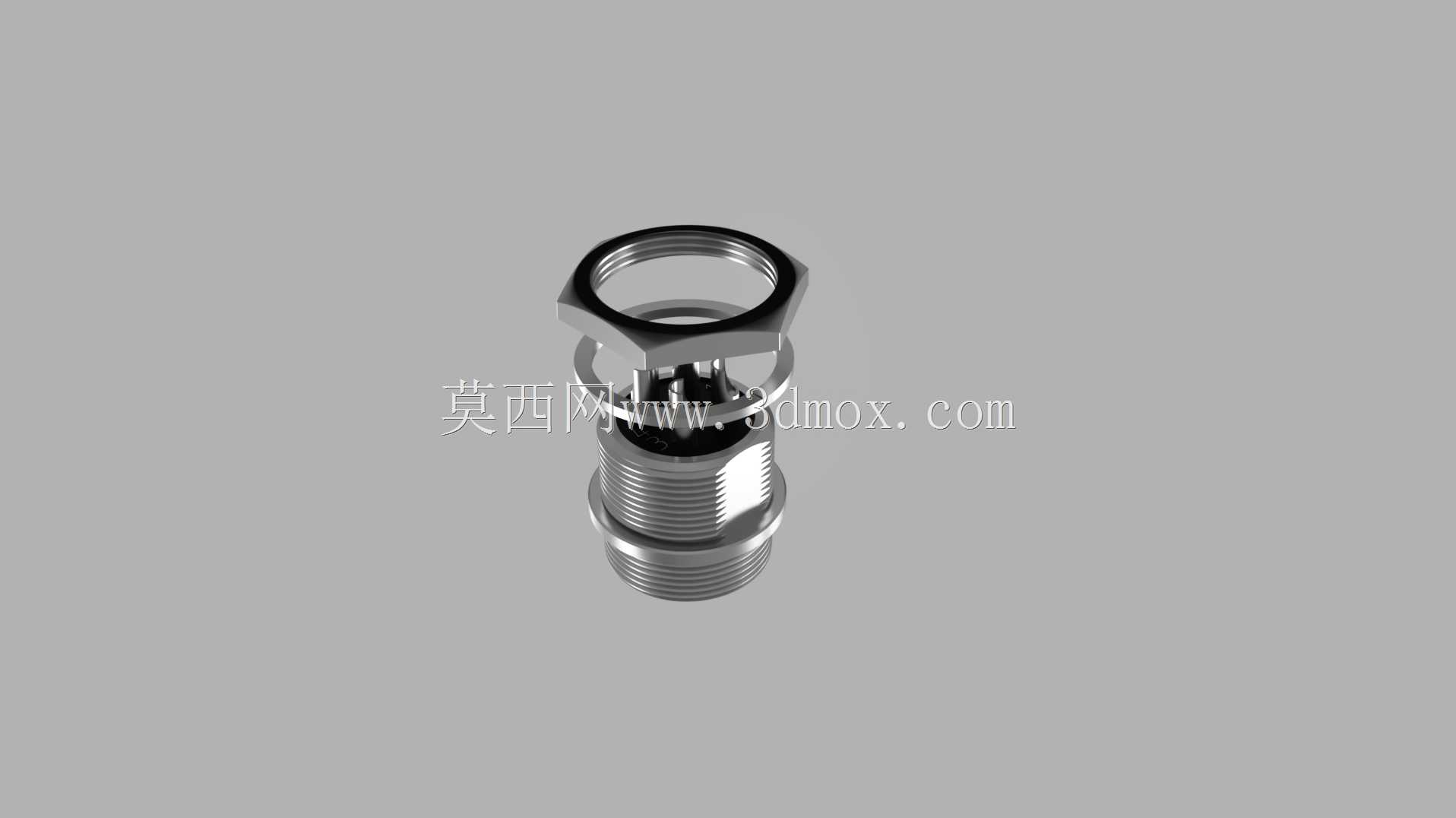

　　在工业传感信号传输、小型机电设备电源接驳的场景里，这类GX16规格的四芯接插件是出镜率极高的连接件，很多户外检测设备、小型工控模组、教学实验台架的信号与小功率供电回路，都会选用这类规格的接插件来实现线缆的快速对接与拆分，相比焊接死的接线方式，它能大幅降低设备现场维护的拆线、接线工作量，也能避免反复焊接带来的线芯氧化、虚接隐患。从结构设计来看，这款插座采用了常见的螺纹锁紧对接结构，配套的六角螺母与垫圈采用分体式设计，安装时可以先将插座主体穿过设备面板的预制安装孔，再从面板背面套上垫圈、旋紧六角螺母完成固定，这种分体结构的好处是安装过程中不需要转动插座主体，能避免插座尾部的接线端跟着转动拉扯内部焊线，对于内部布线空间局促的设备来说，

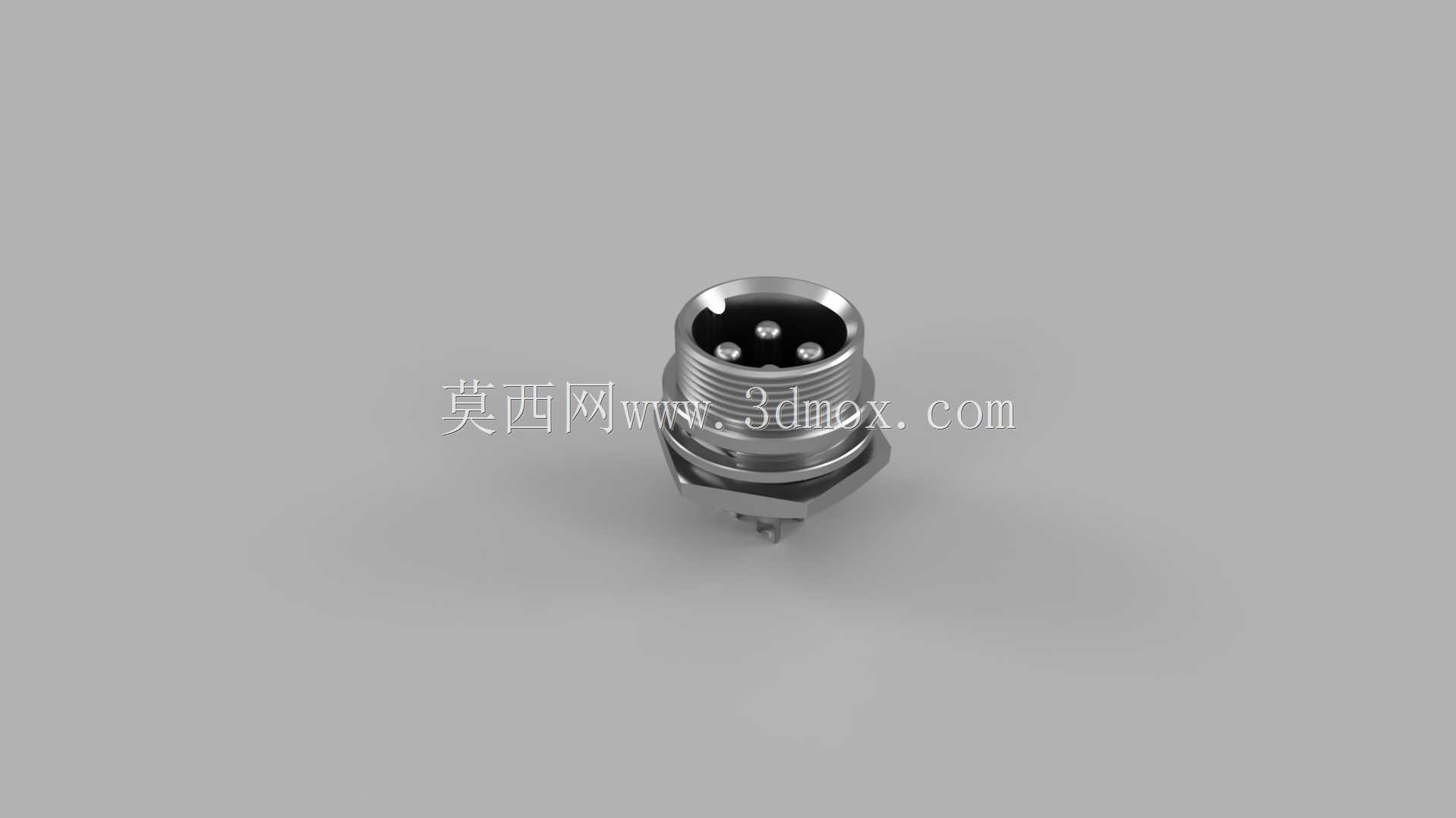

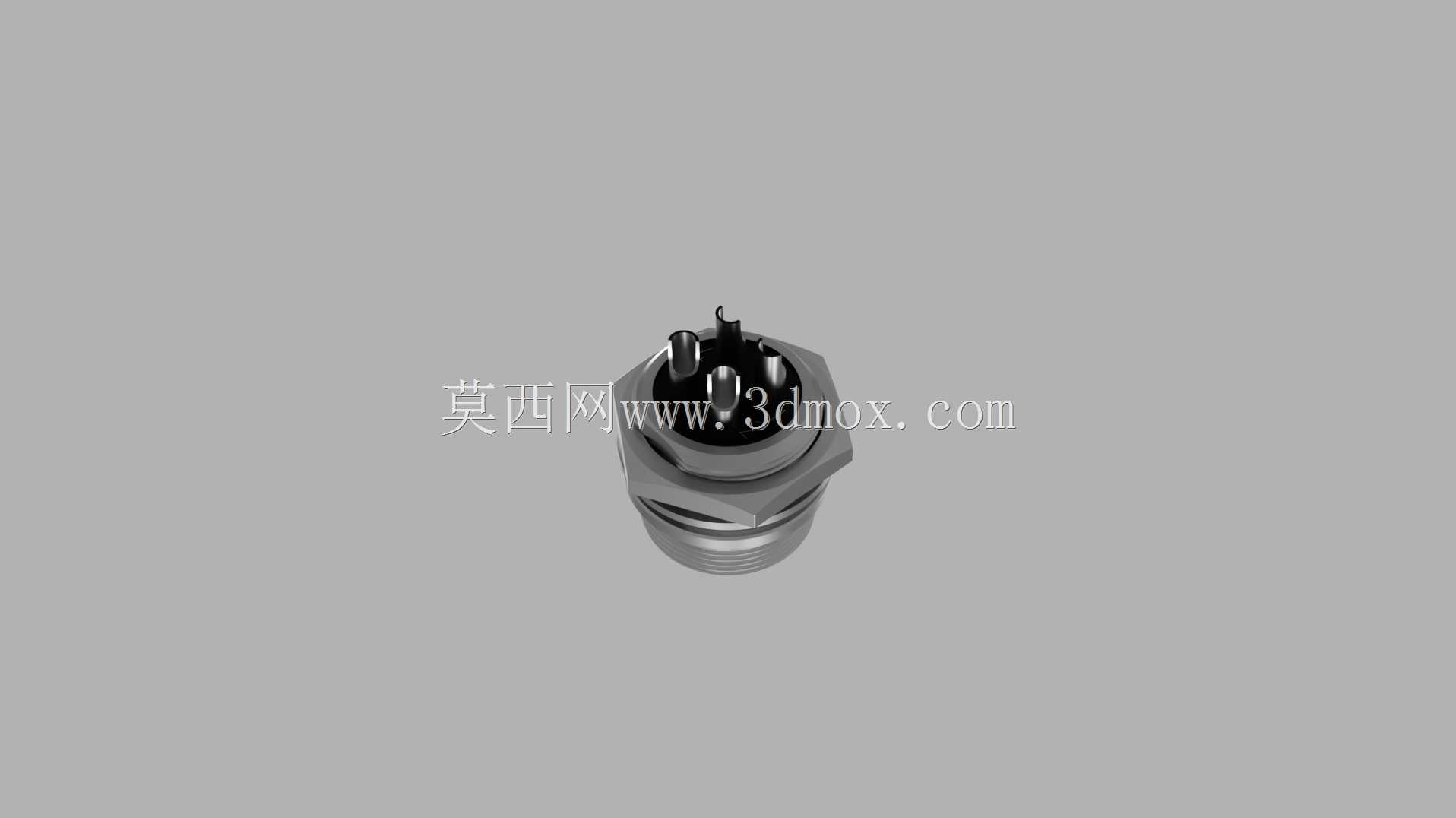

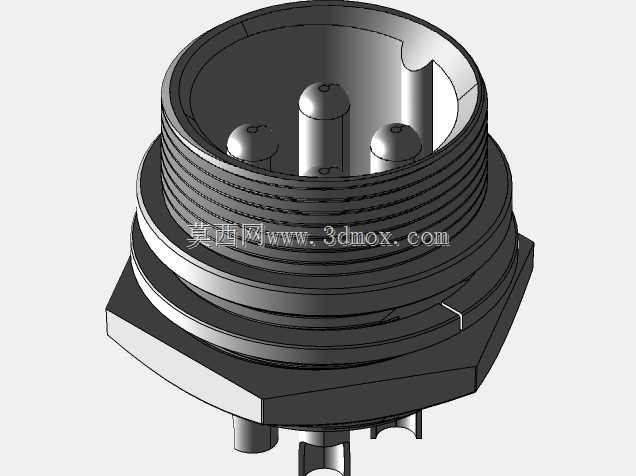

　　这个设计细节能减少很多安装时的布线麻烦。插座的插针端采用了圆周均匀排布的四芯布局，插针与绝缘基座之间做了防错位结构，对接时只有公母头的定位槽对齐才能顺利插入，能从根源上避免插错针位导致的信号接反、电源短路问题，插合之后通过外壳的外螺纹与插头端的内螺纹旋紧锁紧，锁紧后配合端面的密封垫圈可以达到基础的防尘防溅效果，能满足普通工业车间、户外非浸水场景的使用要求。从安装边界尺寸来看，这类GX16插座的面板安装开孔直径通常为16mm，六角螺母的对边尺寸适配常规开口扳手操作，插座本体伸出面板正面的长度控制在合理范围，不会因为突出过多导致设备运输、安装过程中发生磕碰损坏，尾部的接线端预留了足够的焊线空间，能适配0.5-1.5平方毫米的多股铜芯线，

　　既可以传输毫安级的传感检测信号，也能承载最高5A以内的交流或直流供电，足够覆盖大多数小型传感器、低功率执行器的接线需求。在建模过程中，需要重点关注螺纹部分的尺寸公差，尤其是面板安装螺纹与对接锁紧螺纹的配合间隙，既要保证螺母能顺畅旋入，也要避免间隙过大导致安装后插座出现晃动；绝缘基座与金属外壳的配合要做合理的过盈量设计，保证基座不会在插拔过程中出现移位；插针的伸出长度要与配套插头的插孔深度匹配，保证插合后所有针脚都能可靠接触，不会出现个别针位接触不良的情况。另外，分体式的垫圈设计要考虑垫圈的厚度与内径，既要能贴合面板背面分散螺母的压紧力，避免薄面板被螺母压变形，也要保证垫圈不会与插座尾部的接线结构发生干涉，实际选型应用时，

　　还要根据使用场景的防护等级需求，选择对应材质的密封垫圈，普通场景用橡胶垫圈即可，有耐油、耐高温需求的场景则要更换为氟橡胶材质的垫圈，金属外壳通常采用铜材镀镍处理，既有足够的结构强度，也能在常规工业环境下具备不错的防锈抗腐蚀能力，长期使用不会因为外壳锈蚀导致对接卡滞、接触不良的问题。这类接插件虽然属于小型基础零部件，但在整个设备的信号传输链路里起到的作用至关重要，建模时对每一处配合尺寸的精准还原，都能为后续的面板开孔设计、布线空间校核、装配干涉检查提供可靠的模型依据，避免实际生产装配时出现开孔尺寸不对、安装后与周边结构干涉、插合不到位等问题。
