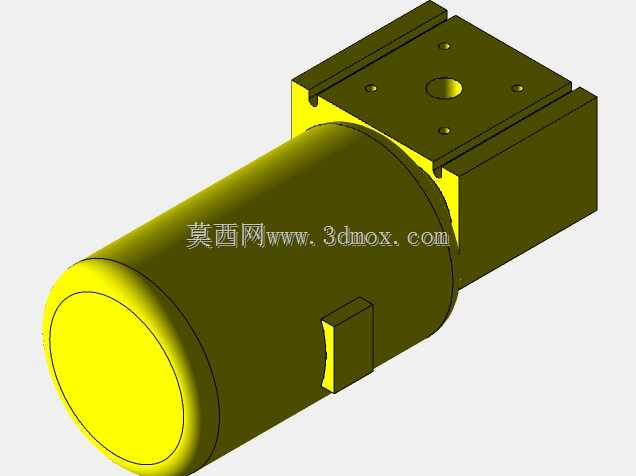

带方形安装座的减速电动机三维结构

　　做设备结构布局时，动力单元的安装适配性往往是最先要卡边界的环节，这款带方形安装法兰的减速电动机结构，刚好适配多数中小型自动化设备的紧凑安装场景。日常在做输送线、小型工装变位、精密进给机构的动力选型时，常遇到电机输出扭矩不足、安装孔位与设备机架不匹配的问题，这款结构在设计时就把安装端的适配性做了优先考量：尾部的方形安装座预留了四个对称分布的沉头安装孔，中间设置定位凸台与中心通孔，既可以通过凸台与设备安装板的定位孔实现快速同轴定位，也能通过四个沉头孔完成螺栓锁紧，避免电机运行时的径向窜动。从结构功能来看，圆柱段为电机主体腔体，内部集成定子、转子与绕组结构，输出端连接的方形腔体为减速齿轮组容纳空间，通过内置的齿轮减速结构，

　　可将电机的高转速低扭矩输出转化为低转速高扭矩输出，匹配多数需要低速大扭矩驱动的工位需求，比如轻工包装线的拨轮驱动、小型检测设备的转盘传动、工装夹具的旋转进给等场景，都能直接套用该结构做布局校核。设计思路上，这款结构没有做多余的异形曲面，整体以圆柱与方形腔体组合为主，一方面是便于压铸模具的开模加工，降低壳体的制造成本，另一方面规整的外形也便于在设备内部做空间避让，不会因为异形凸起与周边的管线、其他结构件产生干涉。安装边界方面，方形安装座的边长与电机圆柱段的直径做了等比例匹配，安装座的厚度控制在合理范围，既保证安装时的结构强度，不会因为螺栓锁紧导致安装座变形，也不会因为厚度过大增加整体的轴向尺寸；电机主体圆柱侧面预留了接线盒的安装凸位，

　　凸位的高度刚好突出圆柱面，既方便接线端子的固定，也不会因为凸位过高影响电机在狭小腔体内的安装。在实际做三维布局时，这款结构的安装基准非常好选取，可以直接以方形安装座的底面作为Z向安装基准，以安装座中心孔的轴线作为旋转轴基准，快速完成与设备机架、输出轴连接件的同轴配合，不需要额外做基准转换。结构细节上，安装座的四个角做了小倒角处理，避免安装时锐角划伤操作人员，也能减少安装过程中与周边零件的磕碰；电机端盖与主体壳体的配合面做了止口设计，保证装配时的同轴度，减少转子运行时的偏心振动；减速腔体与电机主体的连接位置做了加强筋过渡，提升两个腔体连接位置的结构强度，避免长期带载运行出现连接部位开裂的问题。针对不同的安装场景，

　　这款结构既可以通过方形安装座做端面水平安装，也可以依托圆柱主体做抱箍式竖直安装，两种安装方式下的受力都经过结构校核，抱箍安装时圆柱面的圆度公差控制在合理范围，保证抱箍锁紧后电机轴线不会出现偏移。在做传动匹配时，输出轴的轴径与键槽尺寸都按照通用标准设计，可直接匹配标准的联轴器、同步带轮、链轮等传动零件，不需要额外做轴的二次加工，能缩短设备的设计与装配周期。日常选型建模时，很多工程师会忽略电机接线盒的出线方向，这款结构的接线盒位置设置在圆柱侧面的切线方向，不管是水平安装还是竖直安装，都能预留足够的接线空间，不会出现线缆弯折半径不足的问题。整体结构没有冗余的设计，所有的特征都服务于安装适配、传动输出、装配便捷这几个核心需求，非常适合作为通用动力单元嵌入到各类中小型工业设备的结构设计中，做空间干涉检查、安装孔位匹配、传动链校核时都能直接调用，减少重复建模的工作量。
