雷杜特路FCPDK030I30蜗轮蜗杆传动结构

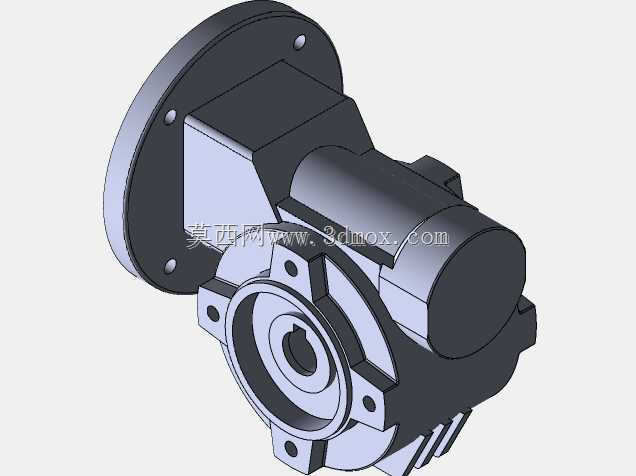

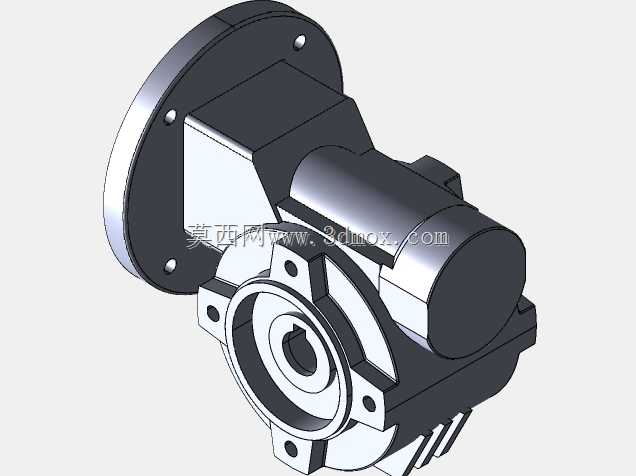

　　在轻工包装输送线、小型自动化专机的动力排布场景里，这类法兰输入式蜗轮传动部件常被布置在电机与执行辊筒、间歇转盘的衔接位置，用来匹配伺服或普通异步电机的高转速输出，将输入转速按固定传动比降低后，传递足够的输出扭矩带动负载运转，同时依靠蜗轮蜗杆副的自锁特性，避免垂直布置的负载在停机后出现反向溜转的问题，省掉额外的制动附件配置。从结构设计逻辑来看，该部件采用单级蜗轮蜗杆传动布局，输入端设置圆形法兰安装面，法兰面上均匀分布四个安装沉孔，可直接与标准B5法兰电机的端面贴合定位，靠止口配合保证输入轴与电机轴的同轴度，减少联轴器找正的工作量，也能压缩动力单元的轴向安装空间。输出端采用带键槽的空心轴结构，可直接套装在负载设备的输入轴上，

　　靠平键传递扭矩，输出端的端面同样布置了多个螺纹安装孔，方便用户根据安装需求加装输出法兰、扭力臂或者直接固定在设备墙板上，适配不同的安装姿态。壳体采用一体化铸造成型的箱体结构，筋条沿着蜗杆、蜗轮的轴承支撑位分布，既可以提升箱体的刚性，承受传动过程中齿轮啮合产生的径向与轴向载荷，也能增大散热面积，在连续运转时帮助箱体内的润滑脂散出热量，避免温升过高导致润滑失效。蜗杆部分布置在箱体侧上方，与蜗轮呈空间90度交错轴排布，这种布局可以让动力输入方向与输出方向形成直角转向，在设备内部空间局促、需要改变动力传输方向的场景下，不需要额外加装转角换向器，就能完成动力的转向传递，大幅简化设备的整体传动链设计。从安装边界来看，

　　输入端法兰的外径尺寸适配常规小功率电机的安装规格，法兰止口的尺寸公差按照H7级精度设计，与电机止口的配合间隙控制在合理范围，避免装配后出现不同心导致的振动、轴承过早磨损问题。输出空心轴的内孔带标准键槽，键槽的位置与尺寸符合通用传动件的设计规范，用户不需要额外加工就能直接配套标准轴径的负载轴。箱体的外形轮廓做了圆角过渡处理，没有突出的尖锐棱角，在设备内部布线、走管的时候不会刮蹭线缆或者气管，日常维护时擦拭清理也更方便。在实际选型应用中，这类传动部件常被用在转速不高、负载扭矩中等的工位，比如小型皮带输送机的驱动端、包装设备的送膜机构、自动化专机的间歇转位工位，依靠单级蜗轮传动的大传动比特性，用小功率电机就能获得足够的输出扭矩，

　　降低动力单元的采购成本。设计时在蜗杆、蜗轮的两端都配置了合适规格的深沟球轴承与推力轴承，分别承受径向载荷与蜗杆传动产生的轴向力，轴承位的公差按照基孔制配合设计，保证轴承内圈与轴、外圈与箱体孔的配合松紧适度，既不会出现跑圈磨损，也不会因为配合过紧导致轴承装配后游隙过小出现发热抱死。箱体上预留了注油孔与放油孔的位置，用户在日常维护时可以方便地补充或者更换润滑脂，不需要完全拆解箱体就能完成保养操作，降低后期的维护工作量。整个部件的外形结构紧凑，没有多余的突出结构，在设备内部安装时可以紧贴墙板或者其他部件布置，有效节省设备的内部安装空间，对于布局紧凑的小型自动化设备来说，这种集成式的传动结构比分体式的电机、联轴器、换向器、减速器组合更有空间优势，也能减少装配时的零件数量，缩短整机组装的工时。
