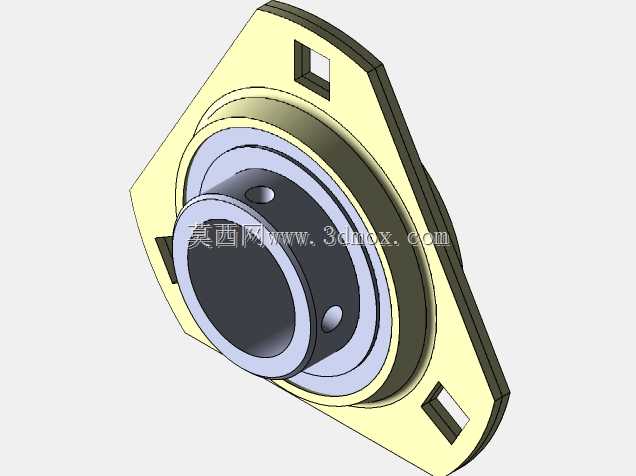

带菱形冲压座外球面轴承组件结构设计

　　在轻工输送线、小型农机、食品包装设备这类对安装空间有严格限制、需要快速完成轴系支撑装配的场景里，菱形冲压座外球面轴承是应用频次极高的支撑部件，和传统铸造方形座、立式座相比，冲压成型的菱形座重量更轻，安装孔的布局更适配窄小的机架安装面，不需要额外加工大尺寸的安装沉台，直接通过三个螺栓就能完成座体的固定，在悬臂式辊筒、小型带轮传动、调整机构的转轴支撑场景里，能大幅降低机架的加工成本与装配工作量。

　　从实际使用的功能特性来看，这类带座轴承的核心作用是为旋转轴提供径向支撑，同时补偿轴系加工、装配过程中产生的微小角度偏差，内置的外球面球轴承和座体的球面配合面具备自动调心能力，当机架安装面存在平面度误差、轴在受载后出现轻微挠曲变形时，轴承内圈可以随轴的偏摆自动调整角度，不会出现滚动体卡滞、局部应力集中导致的早期磨损问题。轴承内圈采用顶丝锁紧的结构，装配时只需要将轴穿入内圈孔，拧紧内圈上的两个紧定螺钉，就能实现轴承与轴的轴向和周向固定，不需要额外加工轴肩、锁紧螺母槽等结构，对于光轴的适配性极强，在现场改造、快速换型的设备维护场景里，这种固定方式能大幅缩短停机装配的时间。

　　设计这类组件的三维模型时，首先要明确安装边界的约束条件：菱形座的三个安装孔采用等距分布的布局，孔位的中心距要匹配常用的安装规范，安装孔设计为长圆孔形式，允许装配时在座体平面内做小范围的位置调整，抵消机架安装孔的加工位置误差，降低现场扩孔、修配的工作量。座体采用薄钢板冲压成型的结构，建模时要注意冲压折弯处的圆角过渡，避免出现直角锐边，既符合冲压工艺的成型要求，也能减少应力集中，提升座体在受冲击载荷时的结构强度。座体与轴承外圈配合的球面窝座，尺寸公差要控制在合理范围，既要保证轴承外圈可以在窝座内灵活转动实现调心，又不能间隙过大导致支撑刚度不足，出现运行时的晃动与异响。

　　轴承部分的建模要还原实际产品的结构细节：内圈的一端延伸出较长的衬套段，能增加与轴的接触面积，提升轴的支撑刚度，减少轴在锁紧位置的应力集中；内圈上的两个紧定螺钉孔呈120度分布，相比单螺钉锁紧，双螺钉的锁紧力更均匀，在轴正反转切换、受冲击载荷时不容易出现松脱；轴承两侧的密封结构采用双唇口橡胶密封圈，建模时要还原密封圈与内圈外径的接触唇边结构，这种密封结构能有效阻挡外界的粉尘、切削液、水汽进入轴承内部，同时保留内部润滑脂的储存空间，在多尘、潮湿的工况下能有效延长轴承的维护周期，不需要频繁加注润滑脂。

　　从安装尺寸的边界来看，这类轴承的内孔直径为35mm，适配常用的直径35mm的光轴，菱形座的最大外轮廓尺寸控制在120mm左右，三个安装孔的中心距符合行业通用的安装尺寸互换要求，用户在替换同型号旧件时不需要重新加工机架的安装孔，直接拆卸旧件就能完成装配。座体的冲压钢板厚度根据载荷等级匹配，常规工况下采用2.5mm厚度的冷轧钢板冲压成型，足够承受常规传动场景下的径向载荷，在有较大冲击载荷的场景下，可以更换更厚板材冲压的座体，不需要更改安装孔位尺寸，互换性极强。

　　在实际选型应用时，需要注意这类冲压菱形座轴承的适用载荷范围，由于座体是薄钢板冲压成型，相比铸铁铸造的轴承座，其承受重载、强冲击的能力稍弱，更适合中等载荷、转速不超过3000rpm的传动场景，比如轻工输送线的辊筒支撑、小型风机的转轴支撑、包装设备的导辊支撑等场景，如果是重载破碎机、大型输送机的主传动支撑，则需要选用铸铁座的带座轴承。建模过程中还要注意各零件的装配关系：轴承外圈与座体窝座是球面间隙配合，内圈与轴是过渡配合配合顶丝锁紧，密封圈与轴承内外圈的配合要预留合理的压缩量，还原实际装配后的密封状态，避免建模时出现零件干涉、配合间隙不合理的问题，保证模型导出后可以直接用于装配模拟、工程图生成、安装干涉检查等实际设计工作。

　　另外，这类带座轴承在设计时还考虑了润滑维护的需求，部分结构的轴承外圈上预留了注油嘴安装孔，可以通过注油嘴定期向轴承内部补充润滑脂，在长期连续运行的设备上，这种结构能进一步延长轴承的使用寿命，不需要拆卸轴承就能完成润滑维护。座体的表面采用彩锌钝化处理，建模时可以通过外观质感体现镀层的防护效果，这种表面处理能提升座体的防锈能力，在潮湿、有轻度腐蚀的工况下也能长期使用，不会轻易出现锈蚀导致的座体强度下降、拆卸困难等问题。
