天合S10车型配套刹车片制动组件

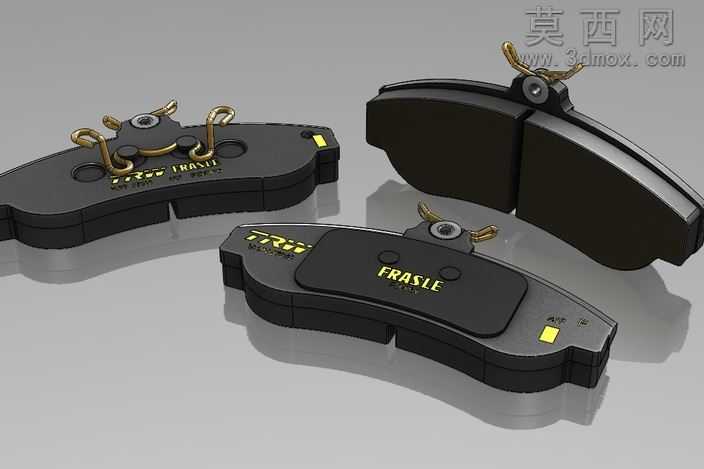

本模型为汽车盘式制动系统核心摩擦组件刹车片的三维建模成果，建模过程严格参照天合Fras-le系列S10车型配套刹车片的实物测绘尺寸完成，整体还原了刹车片的完整结构与细节特征。建模阶段首先通过多视角实物参考确定钢背与摩擦材料块的整体轮廓，采用曲面拉伸、倒角切除等特征命令构建钢背的基础外形，精准还原钢背边缘的定位缺口、安装卡槽结构，保证钢背与制动卡钳的安装匹配度；摩擦材料块部分通过曲面贴合命令实现与钢背的紧密结合，还原摩擦块表面的品牌标识压印、磨损指示标记、消音槽结构，细节处还原了摩擦块边缘的倒角设计，避免制动过程中出现边缘应力集中导致的异响与异常磨损。附件结构部分，精准构建了刹车片背部的减震消音片、报警弹片、定位卡簧结构，卡簧部分采用扫掠命令构建金属丝的弯折形态，还原卡簧的弹性卡扣结构，保证安装后刹车片在卡钳内的滑动定位精度；消音片部分通过多层薄片装配结构还原，区分钢背与消音减震层的材质层次。材质渲染阶段，摩擦块采用高摩擦系数复合材料的哑光深黑质感，调整表面粗糙度参数还原摩擦材料的颗粒质感，钢背部分采用电泳黑漆的半哑光金属质感，卡簧与报警弹片采用镀锌金属的亮面金属质感，区分不同部件的材质差异，渲染过程中添加柔和的环境光，突出刹车片各部件的结构层次与材质对比，清晰展现摩擦块的沟槽、标识细节与钢背的安装结构。设计思路上完全遵循实车制动部件的装配逻辑，所有安装定位尺寸均参照原厂配件参数设定，模型可直接用于制动系统装配模拟、卡钳匹配验证、制动性能仿真分析等场景，完整还原了刹车片的装配关系与结构细节，能够直观展现盘式刹车片的工作形态与结构特点，为汽车制动系统的设计、教学、配件展示提供精准的三维数字模型支撑。
