流线镂空通风型机动车制动盘结构设计

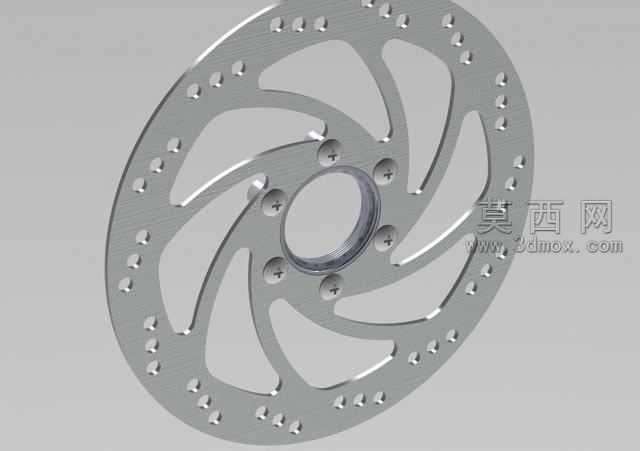

本制动盘三维模型采用参数化建模方式完成整体结构搭建，建模过程中先以中心安装基准孔为定位原点，绘制盘体的外圆轮廓基准，再围绕中心均匀排布六组螺旋流线型的镂空通风槽结构，每一组通风槽的曲面都经过曲率连续优化，既保证盘体转动过程中的空气导流效果，又能避免应力集中导致的盘体开裂问题。盘体外圈沿圆周方向均匀排布多组散热小孔，孔位与通风槽形成贯通的散热风道，在制动摩擦产生高温时，可借助盘体旋转的离心力带动空气快速流经风道，快速带走摩擦产生的热量，降低制动热衰减的概率。中心安装区域设计有六个螺栓固定位，每个固定位都做了沉台结构处理，保证安装螺栓锁紧后端面与盘体齐平，不会产生凸起干涉，中心安装孔与安装位之间做了加厚的环形加强筋结构，提升盘体与轮毂连接的结构强度，避免频繁制动产生的冲击力导致安装位变形。模型渲染阶段采用金属磨砂材质模拟真实制动盘的铸铁质感，对盘体边缘、通风槽棱边做了轻微的倒角高光处理，还原金属机加工后的真实质感，同时对镂空结构的光影投射做了精细化调整，清晰展现内部风道的走向与结构层次。设计过程中充分考虑制动盘的实际工况需求，在保证整体结构强度满足制动扭矩要求的前提下，尽可能通过镂空结构降低盘体自身重量，减少非悬挂质量，提升车辆行驶的操控响应性；流线型的槽体设计不仅优化了散热效率，还能在制动过程中快速导出摩擦产生的磨屑，避免磨屑在摩擦面堆积影响制动效果，同时均匀对称的结构排布保证了盘体的动平衡性能，减少高速转动时的抖动问题。整体结构没有冗余的设计元素，每一处镂空、每一个孔位都兼顾散热、减重、强度、排屑的多重功能，符合机动车制动部件的实用设计要求。
