佩内拉600型振动筛分设备结构设计

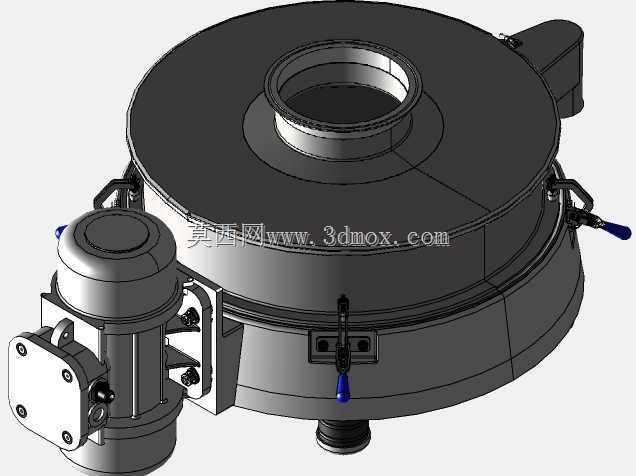

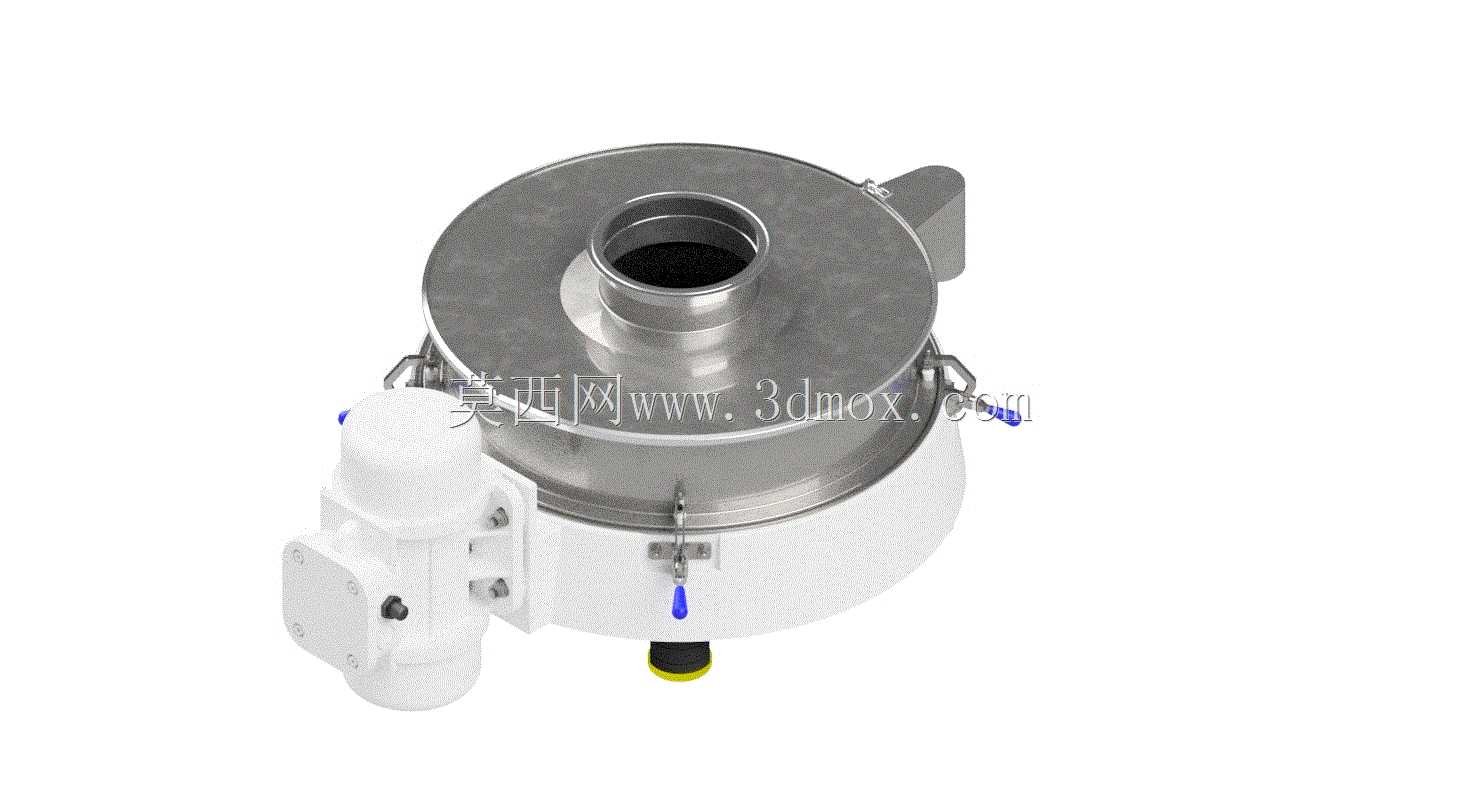

　　在精细粉体加工、食品原料分级、制药原料筛分这类对物料粒径均匀度有严格要求的生产场景里，振动筛分设备的结构合理性直接决定整条产线的良品率与运维成本，这款佩内拉600型筛分设备的三维结构，完全围绕小空间产线的紧凑安装需求做了针对性设计。从安装边界来看，设备主体筛筒的公称直径为600mm，整体安装高度控制在700mm以内，侧面驱动单元的外伸尺寸不超过220mm，顶部进料口采用标准快装卡箍接口，能直接对接上游料仓、真空上料机的出料端，不需要额外做变径转接，底部出料口采用偏心错位设计，可根据现场管线排布调整出料方向，适配不同走向的物料输送管路，安装时只需要在设备底座预留四个M12的螺栓固定位，不需要额外做混凝土基础，就能直接架装在钢构平台或者楼层地面上，对于车间空间紧张的中小产能产线适配性极强。

　　设备的核心筛分腔体采用上下分体式快开结构，上盖为304不锈钢冲压成型的锥面结构，进料口居中设置，能让进入的物料自然向筛网四周均匀分散，避免物料集中在筛网中心造成局部过载，筛网张紧结构采用侧边快装卡扣配合硅胶密封垫，更换筛网时不需要拆卸驱动单元，只需要松开三个侧边的快装卡扣，就能抬起上盖取出筛网框架，单人次更换筛网的时间能控制在10分钟以内，大幅降低日常运维的时间成本。驱动单元采用侧装式立式振动电机，电机与筛筒主体之间采用高强度铸铝支架连接，支架上设置有加强筋结构，能承受振动电机高频运转时产生的交变载荷，避免长期运行出现支架焊缝开裂的问题，电机的偏心块采用可调式结构，可根据筛分物料的粒径、比重调整激振力大小，调整范围从0到5kN连续可调，针对不同流动性的物料都能找到合适的振动参数，比如筛分流动性好的塑料粒子时可以调低激振力减少物料飞溅，筛分粘性较大的中药粉时可以调高激振力强化物料在筛面的跳动，避免筛网堵塞。

　　设备的密封结构全部采用食品级硅胶材质，上盖与筛筒、筛筒与底座、出料口与外接管路的连接位置都设置了嵌入式密封槽，运行时不会出现粉尘外溢的问题，完全满足食品、制药行业的洁净生产要求，底座部分设置有四个减震橡胶支脚，能将设备运行时传递到安装基础的振动量降低90%以上，不需要额外加装减震平台，也不会对周边的精密计量设备造成振动干扰。从实际使用场景来看，这款设备既可以用于干性粉体的粒径分级，比如面粉、金属粉末、塑料粒子的多级筛分，也可以用于固液混合物料的脱水分离，比如豆浆过滤、果蔬汁除渣、化工浆料的杂质过滤，通过更换不同目数的筛网，就能实现从20目到200目不同精度的筛分需求。

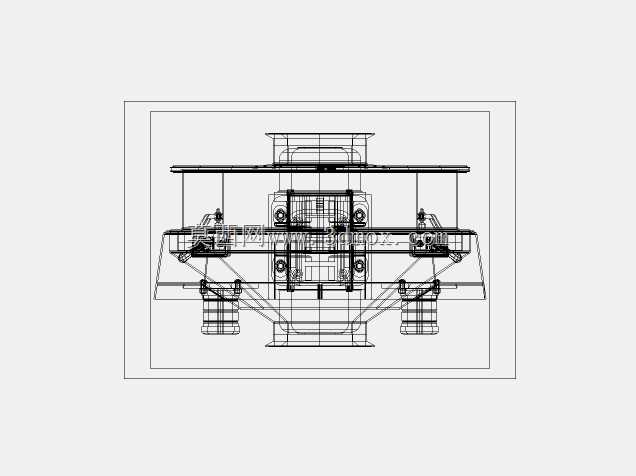

　　在做这款设备的三维建模时，所有配合面的公差都按照实际机加工要求做了预留，快装卡扣的转动行程、密封垫的压缩量、电机轴与筛筒的连接同轴度都做了运动仿真验证，确保装配后不会出现干涉问题，设备的所有棱角位置都做了R3以上的圆角处理，避免清洁时出现卫生死角，外表面没有突出的尖锐结构，符合车间生产的安全规范。设备侧面设置有一个观察口，采用透明钢化玻璃材质，运行时可以直接观察筛面上的物料流动状态，不需要停机开盖就能判断筛网是否出现破损、物料是否出现堵网的情况，观察口同样采用快装结构，清洁时可以快速拆卸擦拭。设备的电气接线口设置在驱动电机的底部，采用防水航空插头，防护等级达到IP65，清洗设备时可以直接用高压水枪冲洗外表面，不会出现电气进水的问题。

　　对比同规格的常规振动筛，这款设备的整体重量控制在85kg以内，比同处理量的普通振动筛轻30%左右，一方面是因为主体结构采用了薄壁不锈钢冲压件代替厚板焊接结构，在保证结构强度的前提下减少了冗余重量，另一方面是驱动单元采用了集成化设计，将激振结构与电机本体整合在一起，减少了额外的传动部件，既降低了设备自重，也减少了传动环节的故障点。设备的底座出料口设置有可更换的耐磨衬套，针对磨琢性强的物料比如石英砂、金属粉末筛分场景，可以更换聚氨酯或者陶瓷衬套，延长出料口的使用寿命，避免长期冲刷造成底座磨穿漏料。
