90度SCH标准对焊式金属弯头管件

　　在工业流体输送系统的管路布设场景中，受现场安装空间限制、管路走向调整需求、介质流向变更要求的多重约束，直段管路无法完成全路径覆盖，这时候转向类管件就承担了核心的路径衔接作用，本次涉及的90度弯管接头，是管路系统中应用频次极高的转向连接件。从实际工程应用来看，这类承压弯头常见于石油化工输送管线、市政给排水压力管网、工业循环水系统、暖通空调供回水管路、压缩空气配送管网等场景，不同应用场景下对管件的壁厚等级、材质选型、连接形式有差异化要求，SCH壁厚等级对应的是管件的承压能力等级，选型时需要匹配对应管路的设计压力、输送介质的腐蚀特性、工作温度区间，避免出现承压不足导致的泄漏或者壁厚冗余带来的成本浪费。从产品功能特性来看，

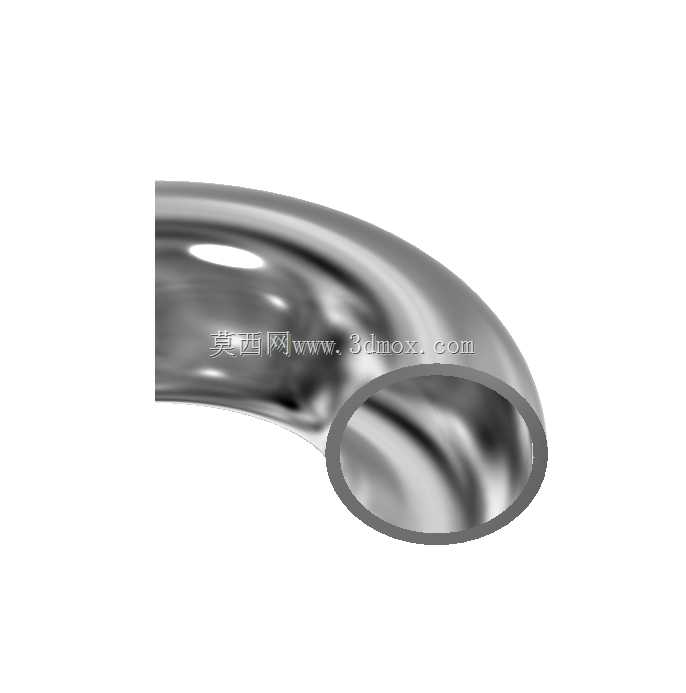

　　该弯头采用90度直角转向结构，能够实现管路垂直方向的路径转向，两端采用对焊连接形式，相比螺纹连接、法兰连接的形式，对焊连接的接口密封性能更优，焊接完成后接口与管路融为一体，能够承受更高的管路压力，同时接口处的流道过渡更顺滑，介质流经时的局部阻力损失更小，不容易在接口位置形成介质滞留或者杂质堆积，适合输送洁净流体、含固体颗粒的浆体介质等对管路流态要求较高的场景。弯头的流道采用圆弧过渡设计，弯曲半径符合通用管路设计规范，介质流经转向位置时不会产生剧烈的流向突变，有效降低管路运行过程中的水锤冲击风险，减少转向位置的紊流、振动和噪音问题，提升整个管路系统运行的稳定性。从设计思路层面，这类标准弯头的建模首先要确定核心参数：公称通径、弯曲半径、

　　壁厚等级、端部坡口形式，建模过程中需要重点关注内外壁的同轴度，保证壁厚均匀，避免局部壁厚过薄导致承压能力不足；端部的焊接坡口需要符合焊接工艺要求，坡口角度、钝边尺寸要匹配现场常用的焊接工艺，保证现场安装时能够实现焊透，避免出现焊接缺陷；弯头的外表面和内流道都要做圆滑过渡处理，不能有建模过程中留下的棱角、台阶，否则实际生产出来的管件会在这些位置产生应力集中，长期承压运行过程中容易出现开裂失效。从外形尺寸与安装边界来看，这类标准弯头的安装占用空间需要结合弯曲半径核算，在管路排布设计时，需要提前预留弯头的安装操作空间，尤其是焊接作业的操作空间，避免现场安装时因为空间不足导致焊接操作无法开展，影响施工进度；

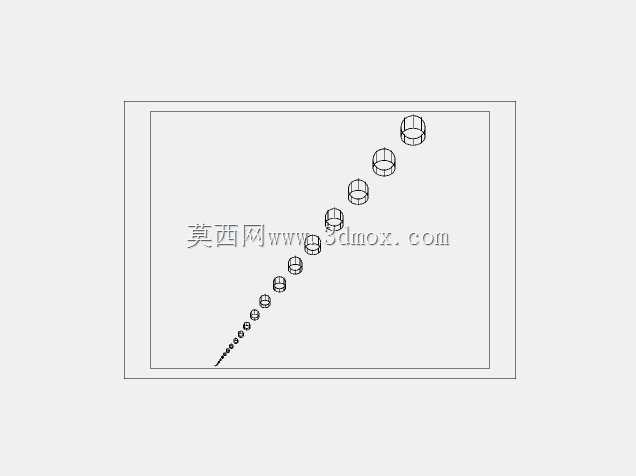

　　弯头两端的对接端面需要保证与对应连接管路的端面平行度、同轴度公差，安装组对时要控制错边量在规范允许范围内，避免焊接后产生附加安装应力，长期运行过程中应力释放导致接口泄漏。另外在管路系统的应力分析环节，弯头位置是管路热胀冷缩补偿的关键柔性节点，建模时准确还原弯头的几何尺寸，能够提升管路应力仿真的计算精度，帮助设计人员提前核算管路的应力分布，合理设置支吊架位置，避免管路运行过程中因为热应力过大导致管件变形、拉裂等问题。对于三维建模从业者来说，这类标准管件的建模不能只做外观的曲面还原，更要结合实际工程应用的需求，还原所有和安装、承压、焊接相关的细节特征，保证模型导入到管路装配体中时，能够直接用于管路排布、干涉检查、应力仿真等后续设计环节，减少设计人员二次修改模型的工作量。实际选型过程中，还要注意不同标准体系下弯头的尺寸差异，避免因为标准不匹配导致现场安装时对接不上，造成物料浪费和工期延误，建模时如果是通用标准件，可以在模型特征中保留参数化调整的接口，方便不同通径、不同壁厚等级的同系列弯头快速派生，提升标准件库的搭建效率。
