蓝色筒式轴流通风机结构设计

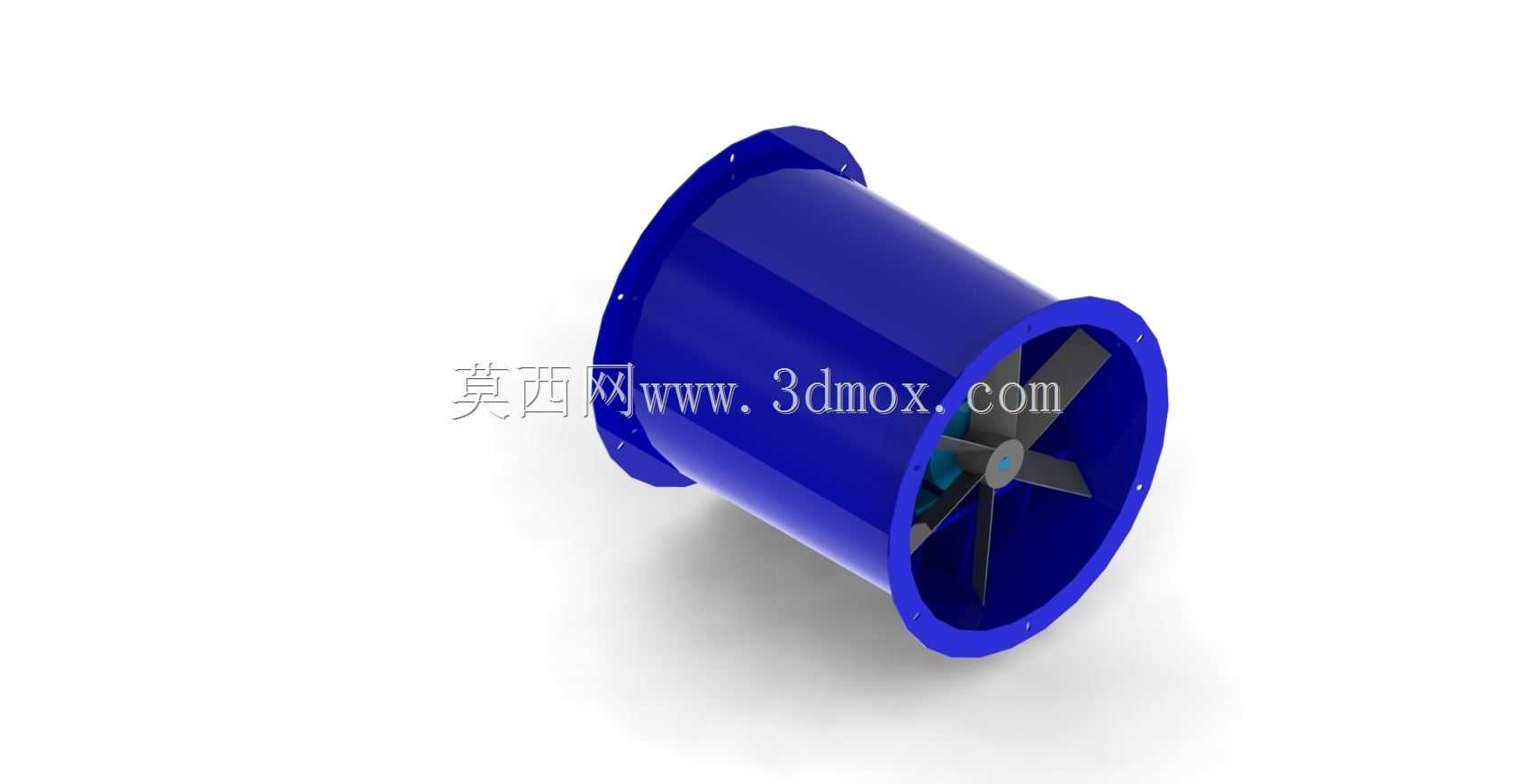

　　在工业厂房通风、隧道排风、设备散热、民用建筑换气等场景中，轴流风机是应用频次极高的流体输送设备，本次呈现的筒式轴流通风机结构，完全围绕实际安装与运行工况做细节设计，可直接适配多数常规通风系统的选型需求。从结构逻辑来看，该风机采用直筒式风筒作为主体承载结构，风筒两端自带法兰安装边，法兰上预设均匀分布的安装孔位，安装时可直接通过螺栓与对接风管或者墙体预埋构件连接，不需要额外加工过渡连接段，能有效减少现场安装的加工工作量，同时法兰与风筒采用一体化成型结构，避免拼接焊缝带来的风阻增加与结构强度隐患。风筒内壁做了顺滑过渡处理，没有突兀的凸起或者台阶结构，能最大程度降低气流在筒内流动过程中的沿程阻力，提升风机的运行效率。

　　叶轮部分采用五片后掠式叶片设计，叶片与轮毂的连接角度经过气流仿真优化，在保证足够风量输出的前提下，能有效降低叶片旋转过程中产生的气动噪声，同时叶片做了等强度结构设计，从叶根到叶尖的厚度逐步递减，既保证叶根位置能承受足够的旋转扭矩，又能控制叶轮整体重量，降低电机启动时的负载冲击。叶轮与电机输出轴采用键连接加锁紧螺母的固定方式，能避免长期运行过程中叶轮出现松动移位的问题，同时轮毂位置做了动平衡校正结构，出厂前可通过在轮毂预设的平衡槽内添加配重块，将叶轮的动平衡精度控制在G6.3级以内，减少运行过程中的振动，延长轴承与电机的使用寿命。从安装边界来看，该风机的风筒外径、法兰安装孔中心距、整体轴向长度都按照常规通风管道的通用尺寸系列设计，

　　可直接替换同规格的老旧轴流风机，不需要对原有安装基础做大规模改造，适配性较强。在实际使用场景中，这类风机既可以作为管道串联风机提升长距离通风管道的风压，也可以直接安装在墙面或者窗洞位置做直排式排风，风筒外侧的蓝色涂装采用工业防腐漆，可适应一般潮湿或者轻度腐蚀的使用环境，比如地下车库通风、车间焊接烟尘排出、设备机柜散热送风等场景都能适用。设计过程中特意将电机安装座设置在风筒内部的导流筋位置，导流筋既起到固定电机的作用，又能对叶轮出口的紊乱气流做梳理，减少气流的旋绕损失，同时电机安装座预留了不同规格电机的安装孔位，可根据实际需要的风压风量参数，匹配不同功率的驱动电机，不需要重新改动风筒结构，能有效降低衍生型号的开发成本。

　　另外风筒两端的法兰端面做了平面度加工处理，安装时配合密封垫片可保证连接位置的密封性，避免出现漏风问题，减少无效能耗。叶片的前缘做了圆角钝化处理，可降低空气中的粉尘颗粒对叶片前缘的冲刷磨损，延长叶轮的使用寿命，即使在含尘量较高的车间通风场景中，也能保持长期稳定运行。
