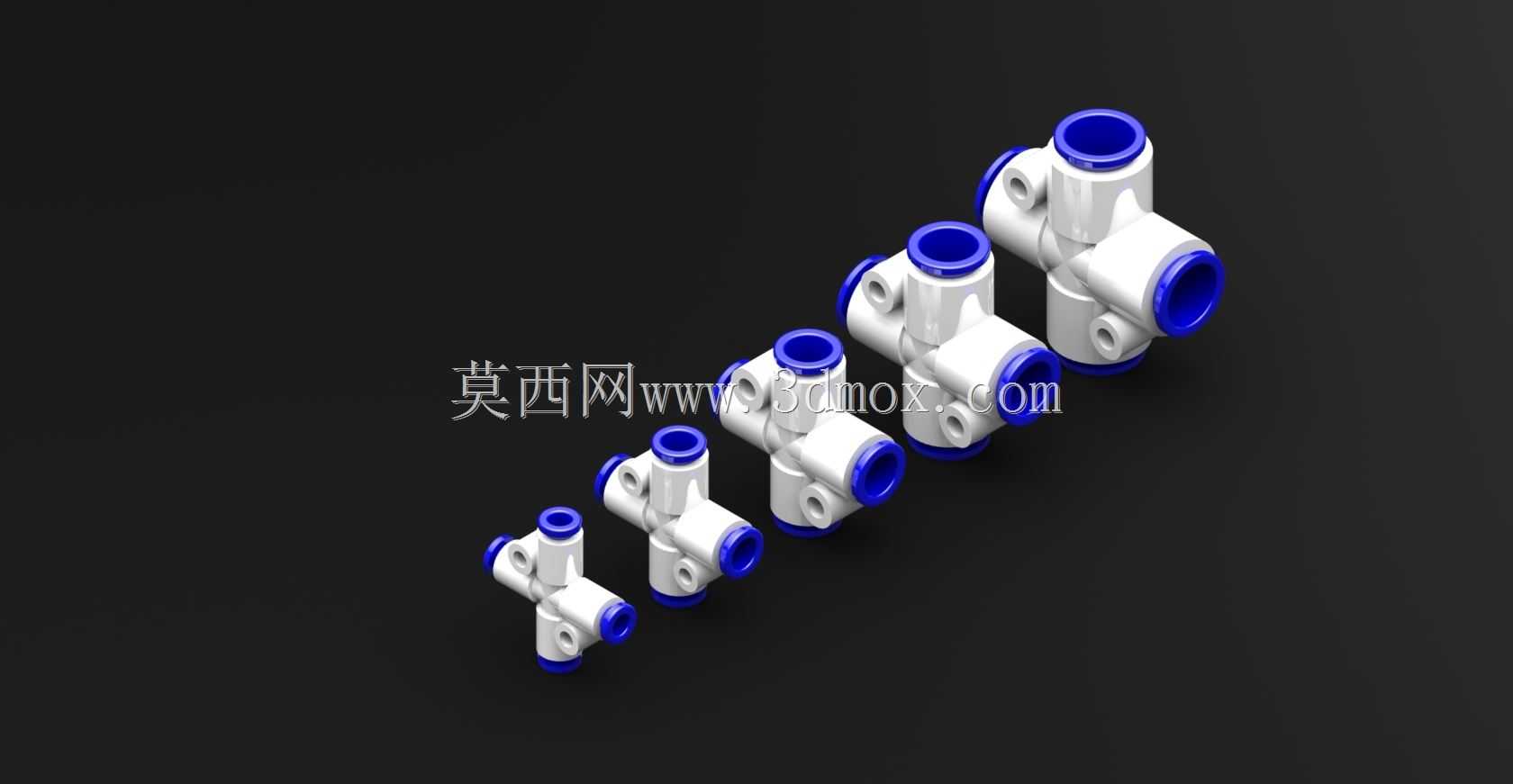

气动T型快插三通接头组三维结构

　　这类T型快插三通接头是气动管路系统里的基础连接件，日常在自动化生产线气动回路、小型气动设备气路排布、车间压缩空气支路分流场景里随处可见，核心作用是在单路主气路上分出一条垂直支路，实现气路的分流或者合流，不需要额外做管路焊接或者螺纹转接，能大幅压缩气路装配的工时。从结构设计来看，接头本体采用等径T型布局，三个接口的快插结构完全一致，适配同外径的气动软管，接口端部的蓝色锁紧圈是快插结构的核心操作部件，插管时直接将气管插入接口到底，内部的弹性卡爪会自动抱紧气管外壁，配合内置的密封胶圈实现端面密封，不需要额外缠绕生料带或者加装密封垫；拆卸时只需要向下按压蓝色锁紧圈，卡爪就会松开，气管可以直接拔出，反复插拔的密封性能不会出现明显衰减，适合需要频繁调整气路布局的调试场景。

　　建模时优先考虑了实际安装的边界约束，不同规格的接头本体中心距、接口深度、锁紧圈外径都做了参数化关联，比如最小规格的接头，本体横向总长度控制在适配4mm气管的尺寸，垂直方向接口高度不会超过横向接口的中心高度，安装时相邻接头的锁紧圈不会出现干涉，在密集排布的阀岛出气端安装时，不需要预留过大的操作间隙。接头本体的加强筋做了圆弧过渡处理，在T型结构的交汇处没有尖锐直角，既可以降低注塑成型时的内应力集中问题，也能避免安装时磕碰损伤气管或者操作人员手部。接口内部的限位台阶深度做了精准控制，气管插入后会顶到内部限位面，保证插入深度一致，不会出现气管插偏导致的漏气问题，卡爪的齿形角度做了优化，正向插入时阻力小，反向受气压拉扯时卡爪会越抱越紧，在0.8MPa的常规工作气压下不会出现气管脱开的问题。

　　实际选型应用时，这类接头可以覆盖从4mm到12mm外径的常规PU气管、尼龙气管使用场景，不同规格的接头安装尺寸梯度统一，在做气路板集成设计时，可以直接按统一的孔位间距排布，不需要针对不同规格单独调整安装孔位。接头本体的材质为硬质注塑塑料，重量轻，不会给轻质气动管路带来额外负重，在移动气动部件的气路连接上，比如气动机械手的末端气路、滑台气缸的附属气路，不会因为接头重量影响运动部件的动态响应。密封胶圈采用耐油橡胶材质，适配常规压缩空气里含有的少量油雾，长期使用不会出现胶圈溶胀导致的密封失效问题，工作温度范围覆盖车间常规的-10℃到60℃环境，不需要额外做耐温防护。

　　在做三维装配设计时，这套接头模型的接口位置做了装配基准面设置，直接和气管模型做同轴配合就可以完成装配，不需要额外调整角度，不同规格的接头可以通过参数直接切换，在做气路布局方案验证时，可以快速替换不同通径的接头，校验管路排布的合理性，避免实际装配时出现接头和周边设备结构干涉的问题。接头的外表面没有多余的凸起结构，在狭窄的设备内部空间安装时，可以顺着管路走向调整安装角度，不会因为结构突出卡到周边的线缆或者其他管路。
