气动快插T型三通接头系列结构设计

　　在气动系统的管路布设场景中，这类T型三通快插接头是实现气路分流、支路引出的核心连接件，广泛应用于自动化生产线气动回路、小型气动设备气路排布、车间集中供气支路改造、非标自动化工装气路搭建等场景，能够在不截断主气路的前提下，快速引出一条支路气路，为末端气动执行元件提供气源通路。从实际使用需求出发，这类接头的设计首先要兼顾快插操作的便捷性与连接后的密封可靠性，日常设备维护、气路调整时无需额外工具，仅需将对应外径的PU气管插入接头端口即可完成连接，拆卸时按下端口处的蓝色释放卡环即可拔出气管，大幅降低气路改造、元件更换的作业耗时。

　　从结构设计逻辑来看，接头主体采用等径T型三通结构，三个端口的快插结构完全一致，可适配相同外径的气动软管，主通路两端可串接在主气路管路中，垂直方向的支路端口可直接连接末端气缸、气动手指、真空发生器等气动元件的进气口，无需额外加装转接头，减少气路中的连接节点数量，也就降低了潜在的泄漏风险。接头内部的密封结构采用弹性体密封圈配合金属卡爪设计，气管插入后卡爪会自动卡紧气管外壁，承受气路工作压力下的轴向拉力，避免气管在带压状态下脱出，密封圈则紧密贴合气管外壁实现径向密封，可适配常规0-1MPa的气动系统工作压力，满足绝大多数工业气动场景的使用要求。

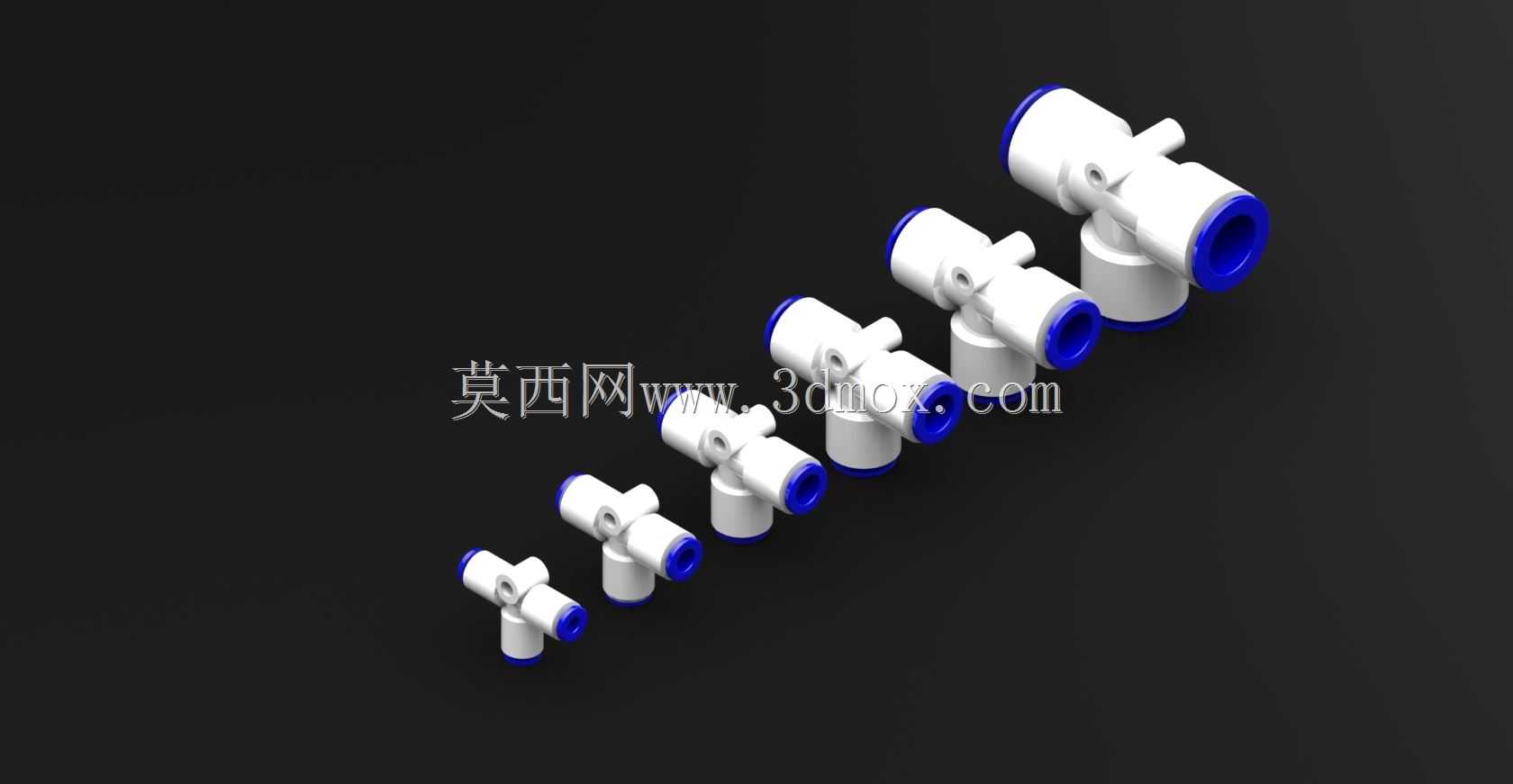

　　外形尺寸方面，该系列接头覆盖多规格尺寸，对应不同外径的常用气动软管，每个规格的接头外形都做了圆滑过渡处理，没有尖锐棱角，避免在密集布设的气路中划伤相邻气管或作业人员手部；接头主体采用白色工程塑料材质，兼顾结构强度与轻量化需求，端口的蓝色释放卡环采用辨识度较高的配色，方便作业人员快速识别按压位置，即使在设备内部光线较差的安装位置，也能快速定位操作点。安装边界上，这类接头的T型结构三个端口的轴线相互垂直，安装时需要预留足够的操作空间，尤其是支路端口的垂直方向，需要预留出气管插拔、卡环按压的操作余量，避免因周边结构干涉导致气管无法插到底、拆卸时无法按下卡环的问题；布设密集气路时，相邻同规格接头的间距需要大于接头本体的最大外径，避免相邻接头的卡环操作互相干扰，同时要注意接头安装后不要承受额外的径向载荷，气管布设时要预留适当的弯曲半径，避免气管对接头端口产生持续的侧向力，长期受力下导致接头主体开裂或密封失效。

　　从实际选型适配的角度，这类快插三通接头相比传统的螺纹式三通接头，省去了螺纹缠绕生料带、拧紧螺纹的工序，尤其是在空间狭小的设备内部，没有足够的扳手操作空间时，快插结构的优势更为明显，能够大幅缩短气路安装的作业周期。设计建模时，需要重点保证快插端口的内孔尺寸精度，卡爪的张开、收缩行程要匹配对应气管的外径公差，密封圈的压缩量要控制在合理范围，压缩量过小会导致密封不足出现泄漏，压缩量过大则会增加气管插入的阻力，甚至导致气管插入后无法完全到位，影响连接可靠性。接头主体的流道设计做了圆弧过渡，没有直角突变结构，能够减少压缩空气在流道内的压力损失，避免高速气流在直角位置产生紊流噪音，提升气路工作的稳定性。不同规格的接头整体高度、端口间距都按照适配气管的外径做了等比例缩放，保证每个规格的结构强度都能满足对应通径下的气压冲击要求，即使在气路频繁充排气的脉冲压力工况下，也不会出现结构损坏的问题。
