透明视窗式管状法兰连接结构设计

　　在流体输送管路系统的现场运维与工艺监控场景中，管路内部介质的流动状态、杂质堆积情况往往需要借助可视化观测部件完成实时判断，这款带透明视窗的管状法兰结构，正是为解决常规封闭法兰无法实现管路内部可视的痛点设计。不同于普通平焊或对焊法兰仅承担管路对接密封的单一功能，该结构在两端标准法兰连接端之间集成了透明观测段，可直接应用于化工流体输送、制药纯化水回路、小型实验流体装置的管路对接节点，无需额外加装独立视镜，减少管路接头数量的同时降低了潜在泄漏点风险。

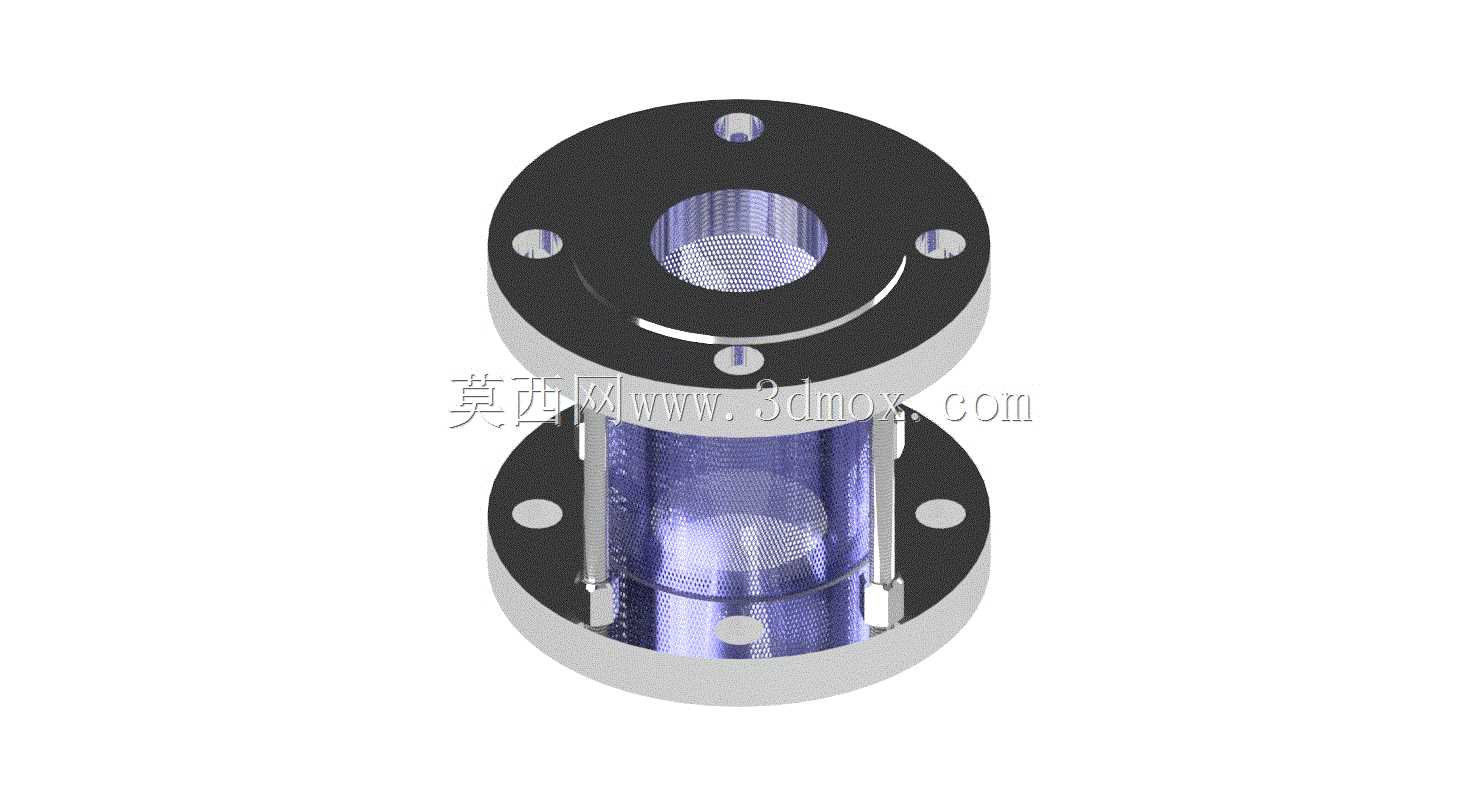

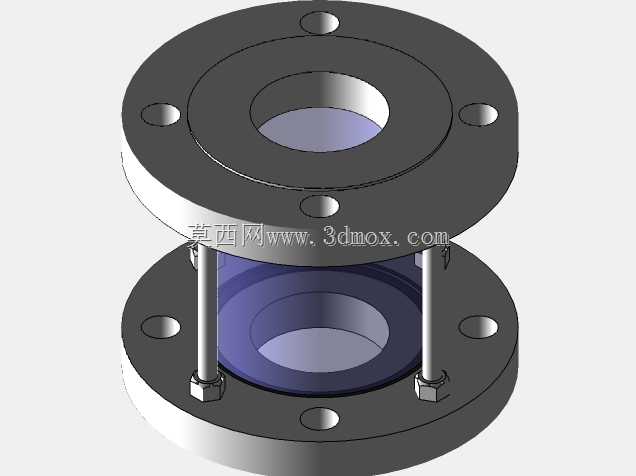

　　从结构设计逻辑来看，两端法兰盘采用对称式布局，法兰端面上均匀分布的螺栓过孔完全匹配对应公称通径管路的标准安装孔位，安装时可直接与同规格管路法兰配对，无需重新加工适配接口。中间的透明观测段采用高强度透光材质，外部设置了多根周向均匀分布的支撑立柱，既承担两端法兰的连接拉紧力，避免透明材质直接承受管路轴向载荷出现开裂，又能对透明段形成周向防护，减少外部磕碰对观测视窗的损伤。透明段与两端法兰的衔接位置采用台阶式密封槽设计，安装时配合适配的密封垫片即可实现可靠密封，可承受常规低压流体管路的工作压力，满足多数民用及工业低压流体输送场景的使用需求。

　　从安装边界来看，该法兰结构的整体轴向长度控制在常规视镜与短节法兰组合的长度范围内，在现有管路改造场景中，可直接替换原有同通径的法兰短节，无需调整前后管路的固定支架位置，降低现场改造的施工量。法兰盘的外圆尺寸、螺栓孔中心距均遵循对应通径的法兰连接标准，螺栓安装时可直接采用通用规格的六角螺栓与螺母，无需定制特殊紧固件。中间透明段的有效观测视角覆盖周向360度范围，运维人员可从任意角度观察管路内部介质的流动状态，判断是否存在气阻、杂质沉积、介质颜色异常等问题，相较于单侧视窗的观测结构，不存在观测死角，更适合布置在管路走向复杂、观测空间受限的节点位置。

　　在实际选型应用中，该结构可适配多种低压流体管路场景，包括小型水处理设备的管路节点、实验装置的流体观测段、食品饮料输送管路的过程监控点，安装时仅需注意在紧固法兰螺栓时采用对角分次拧紧的方式，避免单侧受力过大导致透明段受力不均产生隐裂，同时密封垫片需根据输送介质的特性选择对应材质，避免介质腐蚀垫片影响密封性能。结构建模过程中，对法兰盘的螺栓孔位置度、支撑立柱的同轴度、密封槽的尺寸公差都做了合理的公差预留，可直接导出工程图用于机加工生产，也可用于管路系统的整体装配仿真，验证安装过程中是否存在与周边管路、支架的干涉问题。
