工业嵌入式人机交互操作面板结构设计

　　这款嵌入式人机交互操作终端，主要面向工业现场设备的本地操控场景设计，常见于生产线控制柜、成套设备操作工位、小型单机设备的操控端，替代传统的按钮式操控面板，实现设备参数可视化调整、运行状态实时反馈、故障信息弹窗提示的功能，操作人员无需连接上位机即可在设备端完成参数校准、运行模式切换、手动点位调试等操作，大幅降低现场设备的调试与运维成本。从结构设计层面来看，整体采用薄型方正壳体设计，面板正面做了阶梯式边框处理，最外层的密封边框略高于触控显示区域，安装后可与柜体安装面紧密贴合，配合侧边的固定卡扣结构，能够在嵌入电气柜面板开孔后，从柜体内部通过卡扣卡紧安装面，无需额外打螺丝固定，既提升了安装效率，也能保证面板正面的平整性，

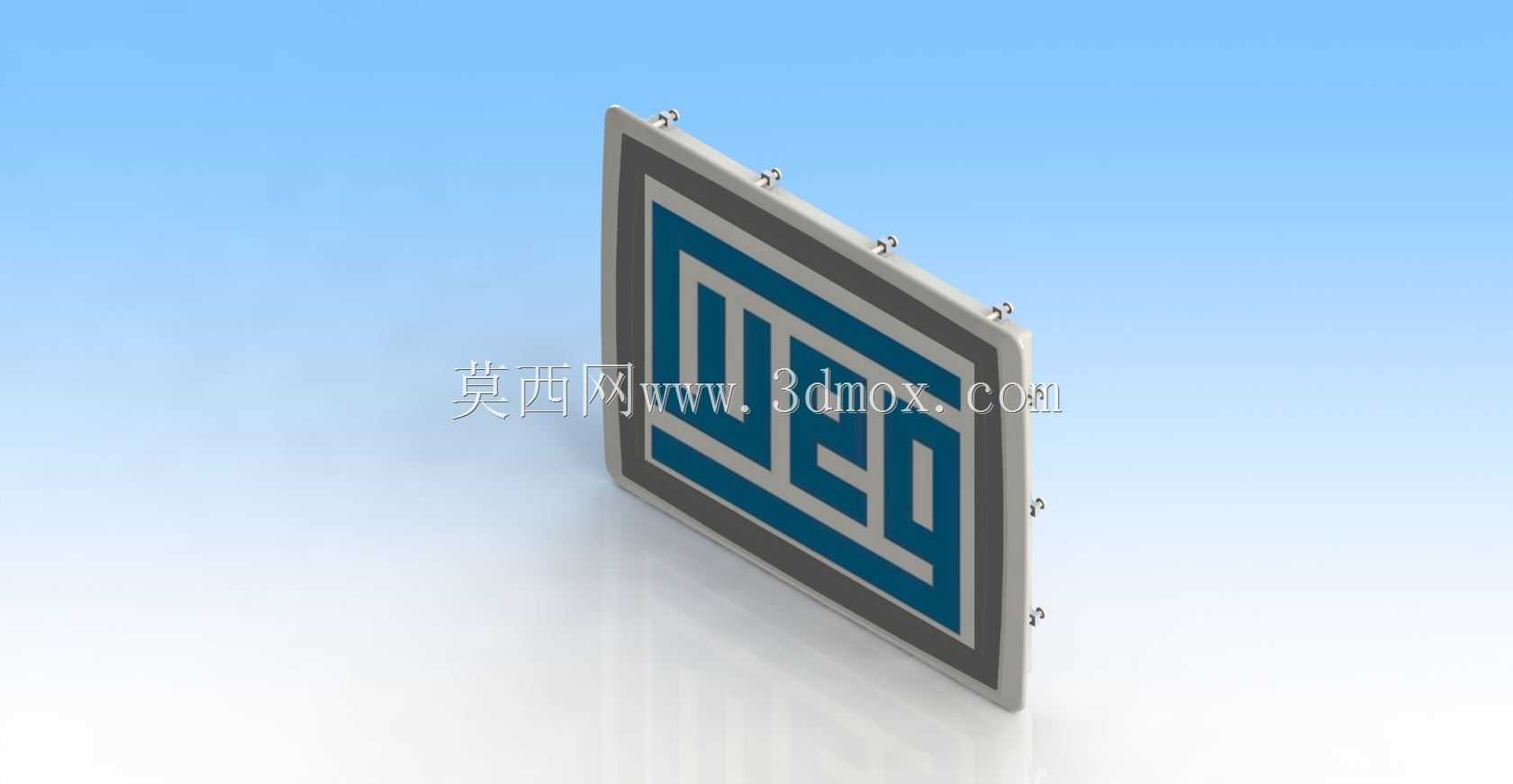

　　适配IP54级的正面防护需求，避免车间内的粉尘、切削液飞溅进入柜体内部。面板正面的标识区域采用分层丝印设计，深蓝色标识层嵌在灰色边框内侧，标识轮廓做了等距偏移处理，既保证品牌标识的识别度，也不会遮挡触控区域的有效操作范围，触控区域的边界距离面板外边缘预留了足够的安全距离，避免安装时挤压触控层导致触控失灵。壳体侧边的固定卡扣沿周向均匀分布，每个卡扣的位置都做了加强筋处理，卡扣的弹性变形量经过测算，适配1.5mm到2.5mm厚度的柜体板材安装，安装时只需将面板从柜体正面推入开孔，卡扣接触到开孔边缘后会自动向内收缩，待面板完全推入到位后卡扣自动弹开卡紧柜体背面，整个安装过程单人即可完成，无需额外辅助固定件。

　　壳体的背面预留了通讯接口与供电接口的安装位，接口位置集中布置在背面的下半区域，方便柜内走线整理，接口周围做了凸起的防护围边，避免接线时线缆拉扯导致接口焊盘脱落，同时围边也能起到一定的防尘作用，减少柜内粉尘落在接口针脚上导致接触不良的问题。从安装边界来看，面板整体厚度控制在较薄的区间，嵌入柜体后背面突出柜体的尺寸很小，不会占用柜内过多的安装空间，适配内部空间紧凑的小型控制柜安装需求，面板的安装开孔尺寸与壳体的定位台阶做了公差匹配，开孔公差控制在±0.2mm范围内即可顺利安装，安装后面板与柜体表面的间隙小于0.5mm，不会出现积灰的卫生死角。在实际使用场景中，这类操作终端通常与PLC、传感器等控制元件联动，实时采集设备的运行转速、温度、

　　压力等参数，通过触控界面以数值、进度条、趋势图的形式呈现给操作人员，操作人员也可以通过触控界面输入参数阈值、调整设备运行速度、切换自动手动运行模式，相比传统的按钮加指示灯的操控形式，能够呈现的信息量更大，操作逻辑也更直观，新员工经过简单培训即可上手操作。设计过程中充分考虑了工业现场的使用环境，壳体选用阻燃ABS材质，表面做了哑光磨砂处理，避免车间灯光反射导致操作人员看不清屏幕内容，边框的棱角处都做了R2的圆角处理，既避免安装时划伤操作人员，也能减少应力集中，降低壳体受外力冲击时开裂的风险。面板正面的触控层选用电阻式触控方案，支持戴手套操作，适配车间操作人员佩戴劳保手套的使用场景，不会出现电容屏在戴手套时无法触控的问题，触控层的表面做了防刮硬化处理，日常操作中接触钥匙、螺丝刀等硬物也不容易留下划痕，延长面板的使用寿命。
