桌面支架式传感显示钟表结构设计

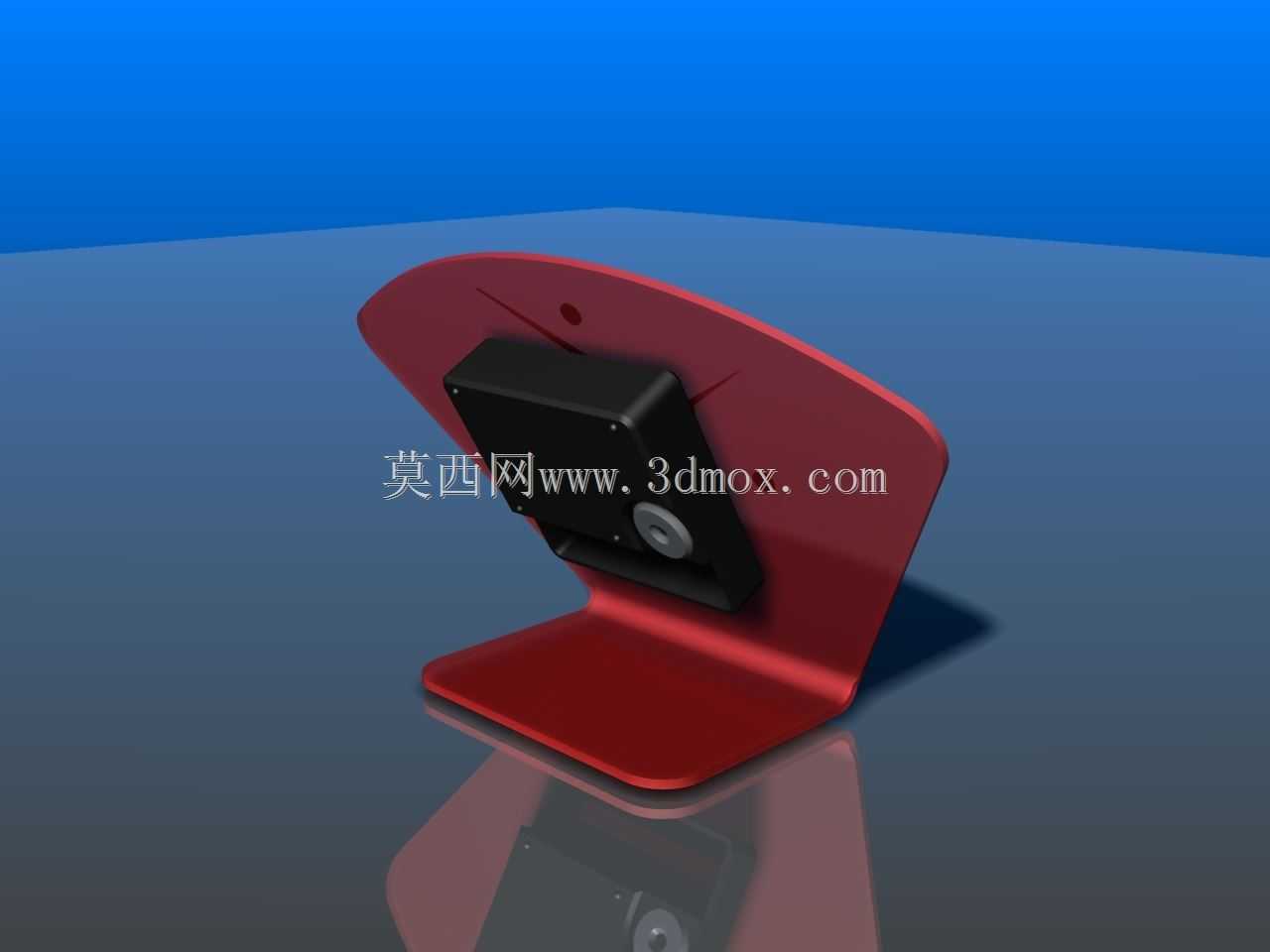

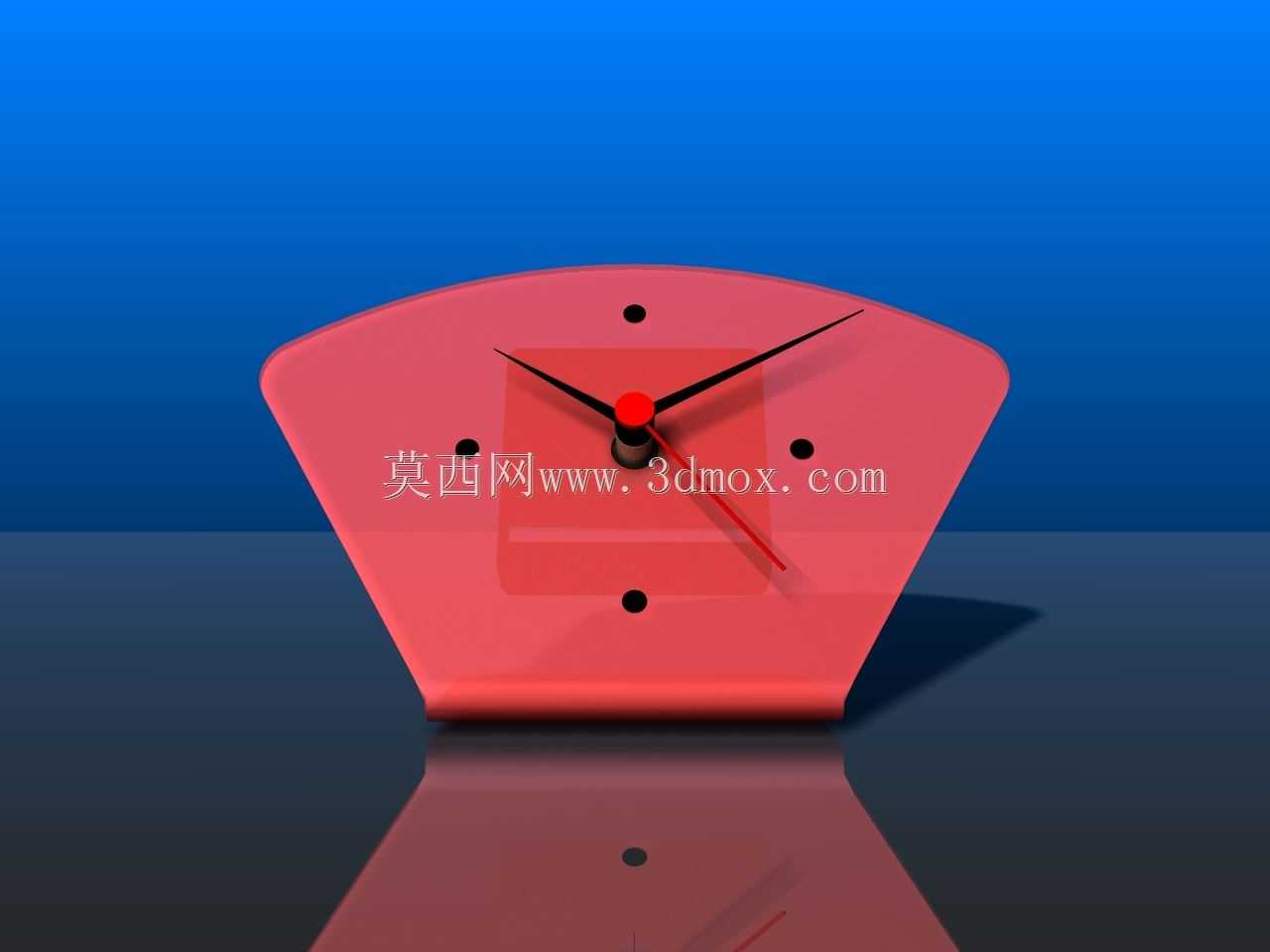

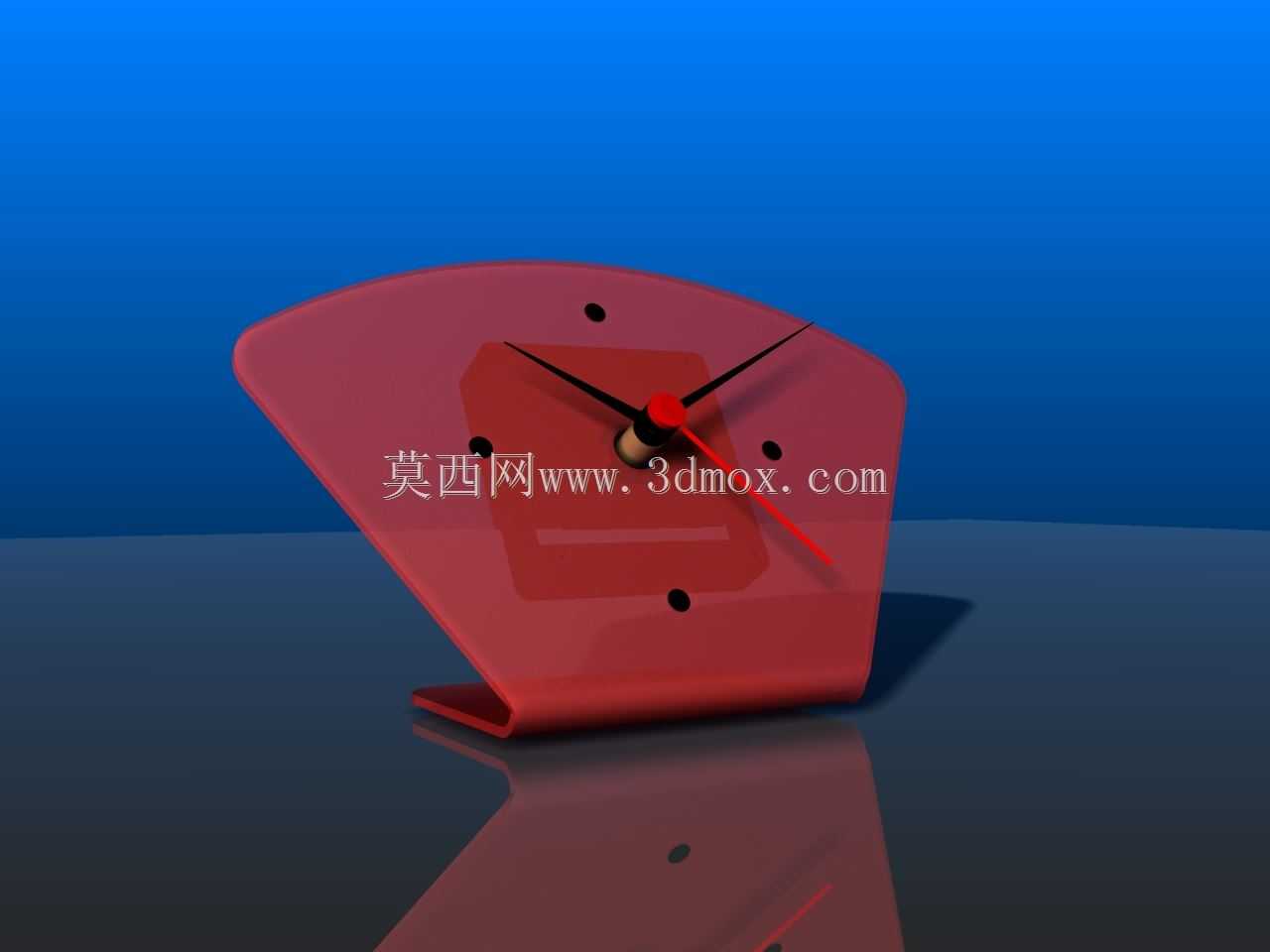

　　日常桌面场景中，这类带一体式支架的传感计时装置，常被用于工位时间提示、小型工位环境参数联动显示的场景，区别于传统壁挂钟表，它不需要额外打孔安装，直接放置在平整桌面即可使用，适配办公工位、前台接待台、小型设备操作旁的辅助计时需求。从结构设计逻辑来看，整体采用L型一体化弯折支架作为承载主体，支架底部为水平延伸的支撑底座，向后上方弯折形成倾斜的安装背板，背板与底座之间的弯折弧度做了圆角过渡处理，既避免尖锐边角的磕碰风险，也能让整体重心落在底座支撑范围内，保证放置状态的稳定性，不会因为轻微触碰出现倾倒问题。背板上预留的安装位用来固定核心的传感计时模组，模组采用方正的盒式结构，外壳做了边角钝化处理，正面预留传感采集窗口与时间显示区域，

　　模组通过嵌入式卡扣配合两颗紧固螺丝固定在背板上，安装时不需要复杂的工装，徒手即可完成模组与支架的装配，后期如果需要更换模组或者检修内部元件，只需要拧下固定螺丝就能拆分，维护便捷性较好。从安装边界尺寸来看，底座的水平投影宽度控制在120mm左右，前后纵深为80mm，整体高度从桌面到背板顶端约150mm，占用桌面空间很小，不会和工位上的键盘、文件架、水杯等物品产生空间冲突；背板的倾斜角度设置为110度左右，符合人坐姿状态下的视线角度，不需要刻意抬头或者低头就能清晰看到显示区域的内容，长时间查看也不会产生视觉疲劳。功能层面，这款装置集成了基础的时间显示功能，同时内置的传感模块可以采集周边环境的对应参数，和时间信息同步显示，

　　部分应用场景下还可以对接工位的设备运行信号，在设定的时间节点给出提示，辅助操作人员把控工序时长。设计过程中，支架部分采用薄板弯折成型的工艺思路，板材厚度控制在1.5mm，既保证足够的结构强度，承托模组时不会出现形变，也能控制整体重量，方便挪动位置；表面做哑光喷塑处理，减少桌面环境下的光线反射，避免反光影响显示内容的读取。模组外壳采用卡扣式拼接结构，上下壳之间通过周圈的卡扣配合定位柱固定，不需要额外打胶，装配效率更高，外壳上预留的传感窗口位置做了沉台设计，方便安装透明防护镜片，镜片和外壳之间通过双面胶圈密封，能阻挡日常桌面环境下的灰尘进入模组内部，延长内部元件的使用寿命。实际使用场景中，这类装置不需要复杂的布线，

　　部分采用内置电池供电的版本可以随意更换放置位置，不受电源插座位置的限制，如果是固定工位长期使用的版本，也可以在背板后方预留走线槽，将供电线路顺着支架弯折处引导到底座后方，避免线路杂乱影响桌面整洁。在结构验证阶段，需要重点测试支架的重心位置，将模组安装到位后，整体重心的垂直投影必须落在底座的支撑面范围内，并且预留至少15mm的安全余量，保证在支架倾斜15度的情况下依然不会倾倒，满足日常使用的稳定性要求；同时还要测试模组与支架的连接强度，在承受5N的水平推力下，模组不会出现松动脱落的问题，适配日常桌面使用中的误碰场景。另外，支架底部的四个角位置可以粘贴防滑硅胶垫，既可以增加支架和桌面之间的摩擦力，进一步提升放置稳定性，也能避免支架底部刮花桌面漆面，适配木质、玻璃、金属等不同材质的桌面使用需求。
