台达导轨式工业开关电源24V240W

　　在工业自动化控制柜的内部布局设计中，导轨式开关电源是承担配电转换核心功能的基础部件，这款24V240W规格的工业电源，主要适配标准DIN导轨安装场景，为柜内的PLC模块、传感器组、中间继电器、小型执行器等直流用电部件提供稳定的24V直流供电，在轻工生产线控制柜、物流分拣线电控柜、小型机床电控系统、楼宇自动化控制箱等场景中都有广泛的适配空间。

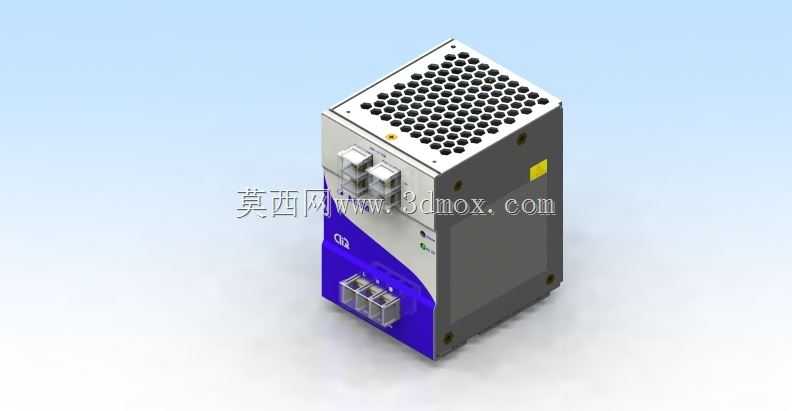

　　从实际选型适配的角度看，这款电源的额定输出功率240W，输出电压稳定在直流24V，能够承载单路最大10A的持续输出电流，足够覆盖常规中小型电控柜内所有直流负载的总功率需求，设计时预留了20%左右的功率冗余，避免多负载同时启动时的瞬时压降导致的设备误动作。电源本体采用上下分区的结构设计，上部为输入输出接线端子区域，端子采用防误插的栅栏式结构，接线时无需额外准备冷压端子也能实现可靠压接，端子旁预留了清晰的标识刻印区域，现场接线时可以快速区分L/N/PE输入端子以及V+/V-输出端子，减少现场接线的错接概率。上部顶面排布了密集的蜂窝状通风孔，配合壳体侧面的对流槽形成自然散热风道，在额定负载下无需额外加装散热风扇即可实现长期稳定运行，避免风扇积灰、轴承磨损带来的后期维护问题，适配多粉尘、少维护的工业现场使用场景。

　　壳体的结构设计充分考虑了柜内安装的空间边界，整体宽度适配标准35mmDIN导轨的安装卡扣，卡扣设置在壳体背部，安装时只需将卡扣对准导轨上沿按压即可完成固定，拆卸时用一字螺丝刀拨动卡扣锁舌即可快速取下，无需拆解柜内其他周边部件。安装后的纵深尺寸控制在120mm以内，不会超出常规电控柜的内深边界，即使是深度200mm的薄型控制箱也能顺利完成安装，不会与箱门内侧的线槽、标识牌产生干涉。壳体正面设置了状态指示灯，正常供电时显示绿色，输出过载或故障时指示灯熄灭，现场巡检人员无需借助测量工具，隔着控制柜的透明观察窗就能快速判断电源的工作状态。正面下部预留了输出电压微调电位器，在现场长距离布线导致末端电压压降过大时，可以通过微调电位器将输出电压小幅上调，补偿线路压降，保证末端用电设备的电压处于正常工作区间。

　　建模过程中对电源的安装边界做了精准的还原，背部导轨卡扣的活动行程、接线端子的压线范围、通风孔的开孔尺寸都按照实物参数做了1:1复刻，在做电控柜三维布局时，可以直接调用该模型进行干涉检查，提前预判安装时可能出现的空间冲突问题，比如电源与周边断路器、端子排的安全间隙是否满足电气规范要求，接线时的手部操作空间是否充足，走线槽的出线位置是否与电源端子对齐，减少现场安装时的二次整改工作量。壳体的棱角处都做了小圆角过渡处理，没有尖锐的毛刺结构，既符合电气设备的安全防护要求，也能避免安装时划伤操作人员的手部。壳体侧面的品牌标识、参数标识区域都做了凹陷设计，模拟实物的丝印区域结构，渲染时可以还原真实的外观质感。

　　从电气性能匹配的设计思路来看，这款电源的壳体采用阻燃PC与金属底座的复合结构，金属底座部分既可以提升整体结构强度，也能辅助内部功率器件散热，将工作时产生的热量快速传导到柜内空气中，阻燃材质的外壳能够满足电控柜内的防火等级要求，即使内部器件出现异常高温，也不会引燃周边的线缆与塑料部件。输入电压范围覆盖85-264V的宽幅交流区间，能够适配不同厂区的电网电压波动场景，在电网电压不稳的工业园区、郊区厂区也能稳定工作，不会因为短时电压跌落出现输出中断的问题。
