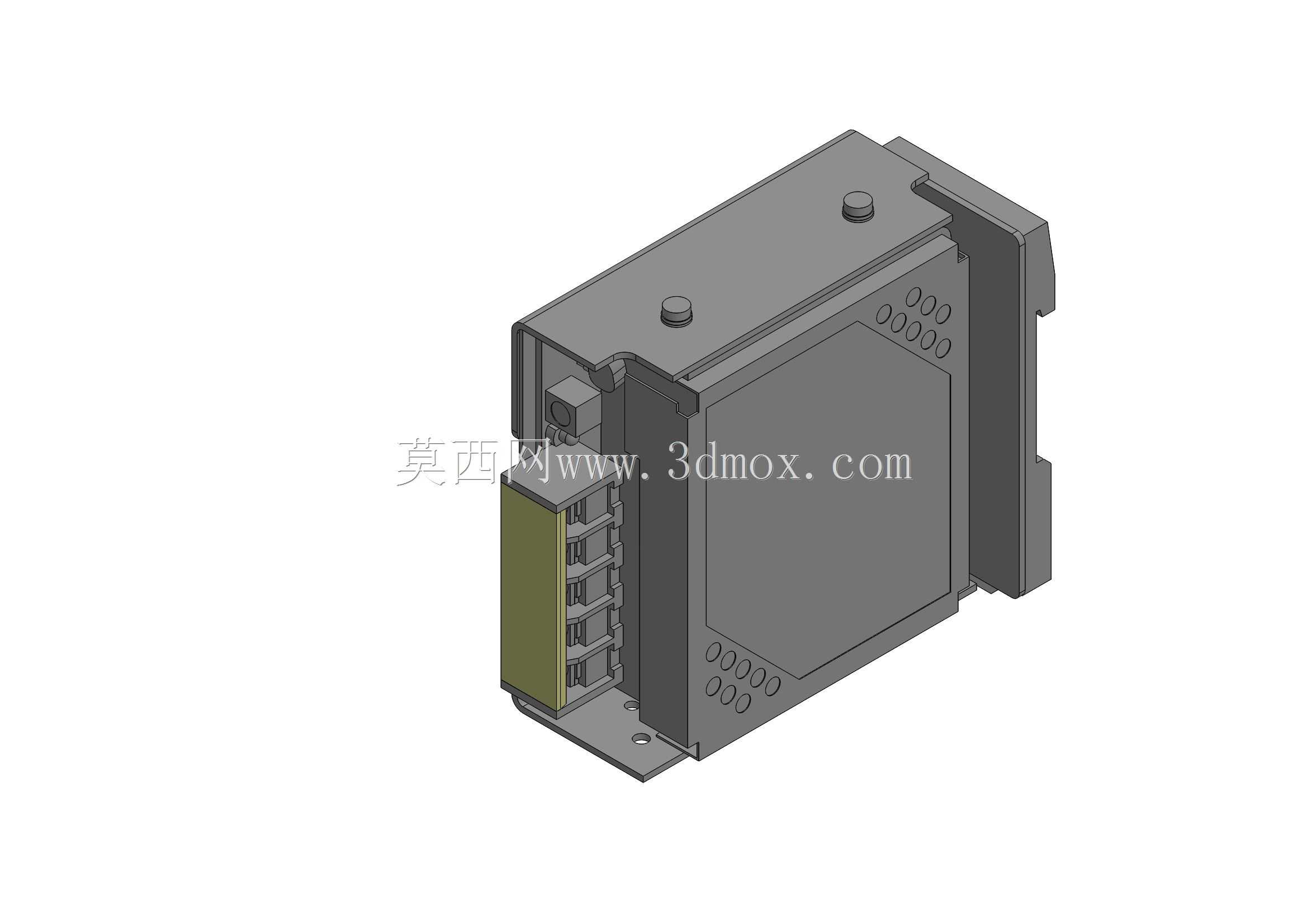

DIN导轨安装式5V可调开关电源结构

　　在工业控制柜内部的低压配电环节，这类适配DIN标准导轨安装的直流供电单元，是给现场传感模块、小型控制板卡提供稳定直流电源的核心部件，日常选型时经常会碰到安装空间受限、输入电压波动范围大、输出电压需要微调适配不同负载的场景，这款供电单元的结构设计刚好覆盖了这类常规需求。从实际安装边界来看，整体采用方正的塑壳加金属安装卡扣结构，侧边的卡扣完全适配TS35标准DIN导轨，不需要额外打孔固定，直接卡入柜内导轨即可完成安装，壳体侧面预留的接线端子采用分层排布，强电输入侧与弱电输出侧做了物理分隔，避免接线时强弱电距离过近带来的干扰问题，端子的接线空间足够容纳1.5平方毫米的多股铜芯线，适配柜内常规的二次回路接线规格。功能层面，

　　这款供电单元支持宽范围交流输入，覆盖常规工业现场的100V到240V交流供电区间，不管是厂区内的市电供电回路，还是部分设备配套的隔离变输出回路，都能直接适配不需要额外增加前置变压模块；输出侧为5V直流标称电压，支持在4.5V到5.75V区间内微调，这个调节范围刚好覆盖了多数5V供电的工业传感器、通讯模块的电压耐受区间，当现场线路存在压降、或者负载对输入电压有细微偏差要求时，可以通过壳体上的微调电位器直接调整输出，不需要额外增加调压模块。额定输出功率35W，7安培的持续输出能力，足够同时给十余个小型光电传感器、或者一套小型工控通讯网关供电，满足小型控制回路的配电需求。结构设计思路上，壳体采用上下扣合的塑壳结构，

　　侧面预留了细密的散热格栅，内部功率器件的安装位置刚好对应格栅区域，依靠自然对流就能满足满负载运行时的散热需求，不需要额外加装散热风扇，避免了风扇长期运行积灰、寿命不足带来的维护问题；壳体顶部的两个固定卡扣，既可以在安装时辅助定位导轨，也能在后期维护时直接按压解锁，快速把电源从导轨上拆下更换，不需要挪动周边相邻的其他电气元件，适配柜内高密度安装的场景。在实际设备集成场景里，这类导轨电源经常被用在小型设备的控制箱内部、生产线现场的分布式IO站旁边、或者是传感器集中布置的现场接线盒内，相比传统的螺丝固定安装电源，DIN导轨安装的形式可以和断路器、端子排、继电器等其他电气元件并排安装在同一根导轨上，柜内布线更加整齐，

　　强弱电回路的排布也更符合电气设计规范，输出侧的电压调节功能也减少了现场调试时的配件准备工作，不需要额外搭配调压模块就能适配不同负载的电压需求。壳体的安装尺寸做了紧凑化设计，宽度方向仅占用数个标准模数的导轨空间，在小型控制箱内部空间紧张的情况下，也能和其他元件并排布置，不会过多占用柜内的有效安装空间；壳体底部预留的接地端子，直接和安装导轨连通，配合柜内的接地排可以快速完成保护接地连接，满足电气安全规范的要求。
