台达24V480W工业开关电源结构设计

　　这款24V480W规格的工业直流电源，是自动化产线电控系统里的核心供电部件，日常主要负责给现场的传感器、PLC模块、小型执行器、工业相机等负载提供稳定的24V直流供电，在3C组装线、物流分拣线、小型包装设备、机床辅助电控回路里都有极高的应用覆盖率，属于工业控制领域的通用型供电单元。

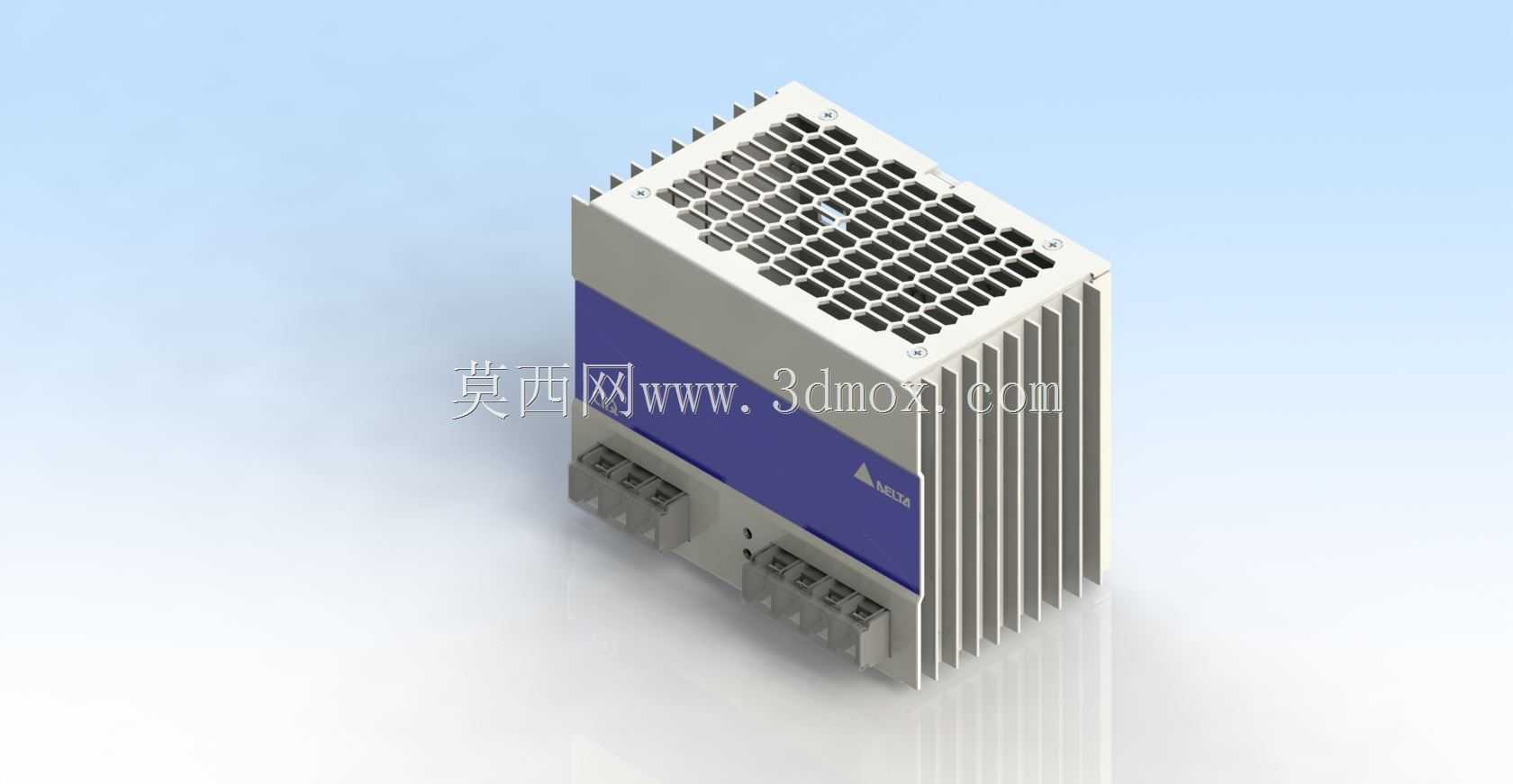

　　从结构设计逻辑来看，这款电源采用了金属外壳一体化散热结构，外壳侧面排布了密集的平行散热鳍片，顶部开设格栅式通风孔，形成自然对流的散热风道，不需要额外加装散热风扇就能满足480W满功率输出的散热需求，避免了风扇转动带来的粉尘吸入、机械磨损故障，更适合多粉尘、长周期连续运行的工业现场环境。外壳主体采用镀锌钢板冲压成型，表面做了喷塑绝缘处理，既可以屏蔽内部功率器件的电磁干扰，避免对周边的传感检测设备造成信号扰动，也能提升外壳的抗锈蚀、抗磕碰能力，适配车间复杂的安装环境。

　　接线区域的设计完全贴合工业现场的接线运维习惯，输入、输出端子分区域排布在电源正面的下部，端子采用螺丝压接式结构，支持最大6平方毫米的多股铜芯线缆接入，每个端子旁都压制了清晰的极性标识，避免现场接线时出现极性接反的问题。端子上方预留了足够的接线操作空间，即使是戴着绝缘手套的运维人员也能顺利完成接线、拆线操作，不需要额外拆除外壳部件。正面中部的品牌标识区域做了内凹设计，避免安装、搬运过程中摩擦导致标识磨损脱落，方便后期运维时快速识别设备参数。

　　安装边界上，这款电源采用标准DIN导轨卡扣式安装结构，背部的卡扣可以直接卡装在工业现场通用的35mm标准导轨上，不需要额外打孔固定，单台设备的安装宽度控制在合理范围内，在电控柜内排布时可以紧密并排安装，最大化利用柜内的安装空间。设备的整体高度、深度尺寸适配市面上绝大多数标准电控柜的安装深度要求，接线完成后柜门可以正常闭合，不会出现线缆挤压、部件干涉的问题。外壳的边角都做了圆角钝化处理，避免安装过程中划伤操作人员的手部，也不会刮伤相邻安装的线缆绝缘层。

　　从功能实现的结构匹配来看，内部的功率器件、整流模块、滤波电容都通过导热硅胶垫直接贴合在金属外壳的散热基底上，把器件工作产生的热量快速传导到外壳鳍片上散出，相比塑料外壳的电源，散热效率提升40%以上，可以在-10℃到60℃的环境温度范围内持续满功率输出，不会出现过热降额的问题。内部的PCB板采用卡槽式固定结构，配合防震胶垫，可以承受工业现场的设备振动、传送带运行带来的持续震动，不会出现元器件虚接、焊点脱落的故障。电源的输入回路内置了保险管座，更换保险时不需要拆开整个外壳，直接从外部就能拔出保险座更换，大幅缩短现场故障排查的时间。

　　在实际选型应用中，这款电源的输出功率可以同时带动15-20个常规的工业光电传感器、3-4个小型直流继电器模块，或者单台小型的工业视觉相机，在做电控系统三维布局时，可以直接把这个模型导入到电控柜的装配体中，提前核对导轨安装空间、接线预留空间、和周边断路器、端子排的安全间隙，避免现场安装时出现部件干涉、线缆弯折半径不足的问题。模型还原了外壳的散热鳍片细节、端子排布位置、安装卡扣的结构尺寸，结构工程师在做电控柜三维设计时，可以直接调用这个模型完成整体布局，不需要重新测绘建模，能有效缩短电控系统的设计周期。
