方口连接电动旋转给料阀结构

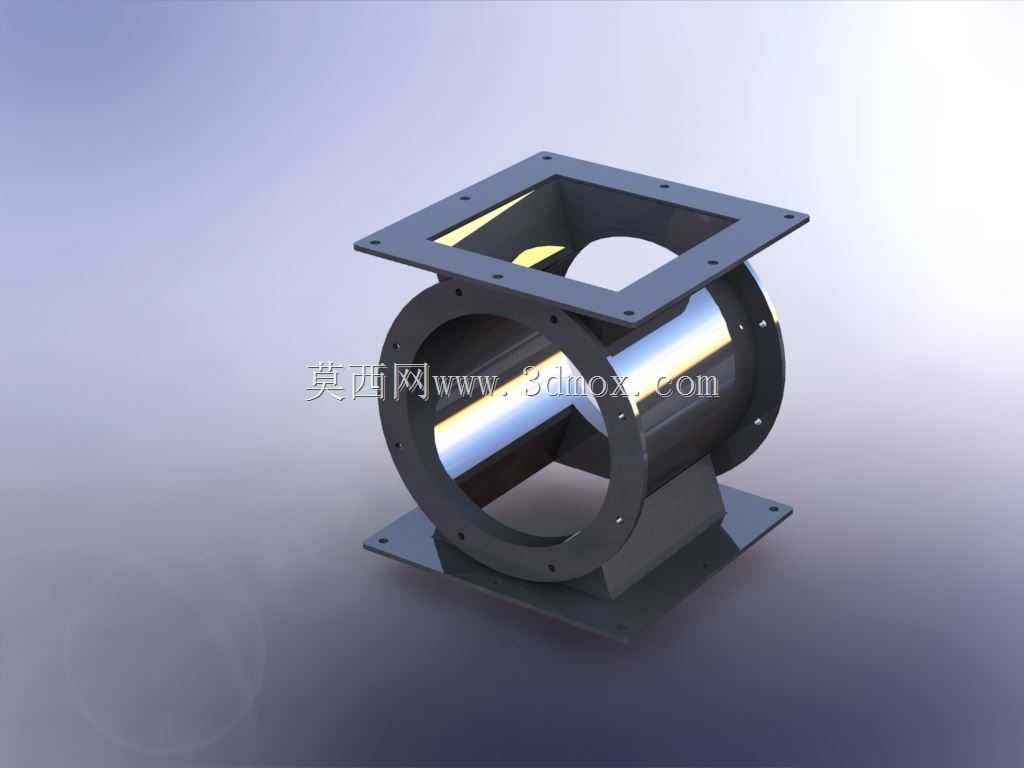

　　在粉体加工、气力输送、除尘排灰这类涉及散料定量转运的工业场景里，这类带驱动端的旋转给料结构是衔接上下游工况的核心部件，很多刚接触散料系统的设计人员容易把它当成普通的通断阀门，实际上它的核心作用是在维持上下腔体压差的前提下，实现连续均匀的物料定量供给，这也是它和普通截断类阀门最本质的区别。从结构设计逻辑来看，这个模型采用上方下圆的接口形式，顶部方形法兰带均匀分布的安装螺栓孔，是为了适配常见的方口料仓、除尘器灰斗出口，这类方形接口在现场安装时不需要额外做方圆变径过渡，能减少现场焊接改制的工作量，法兰的螺栓孔间距、密封面宽度都参考了常规粉体设备的接口通用尺寸，能和多数同口径的料仓出口直接匹配。下部的圆形筒体是转子的容纳腔，

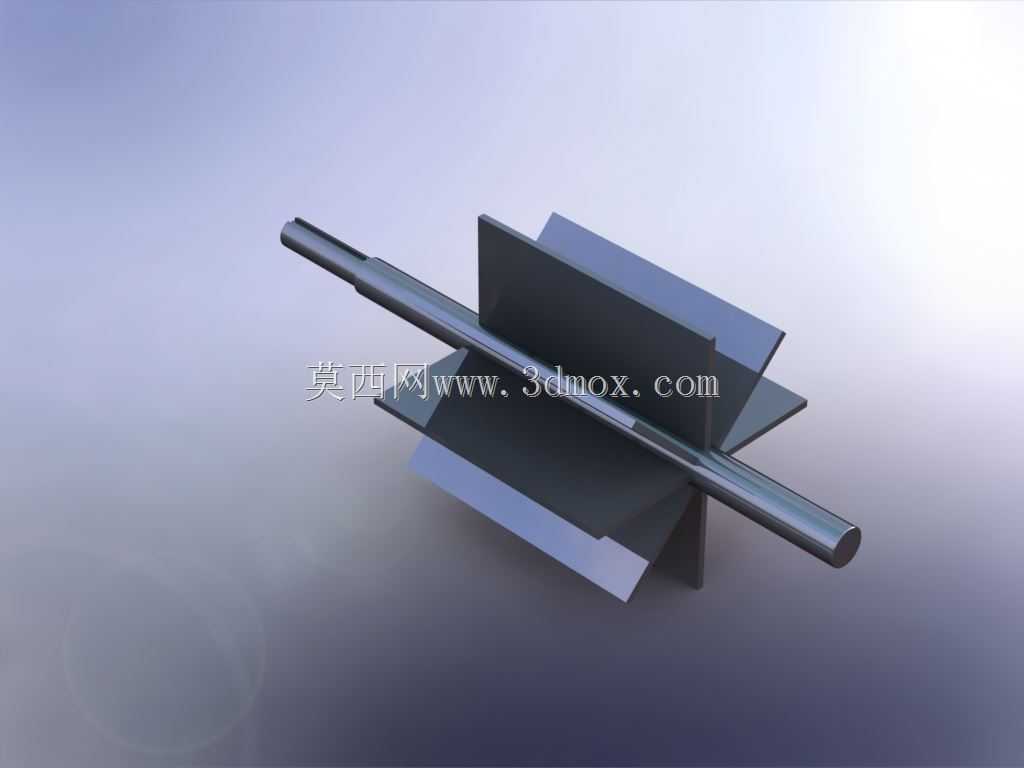

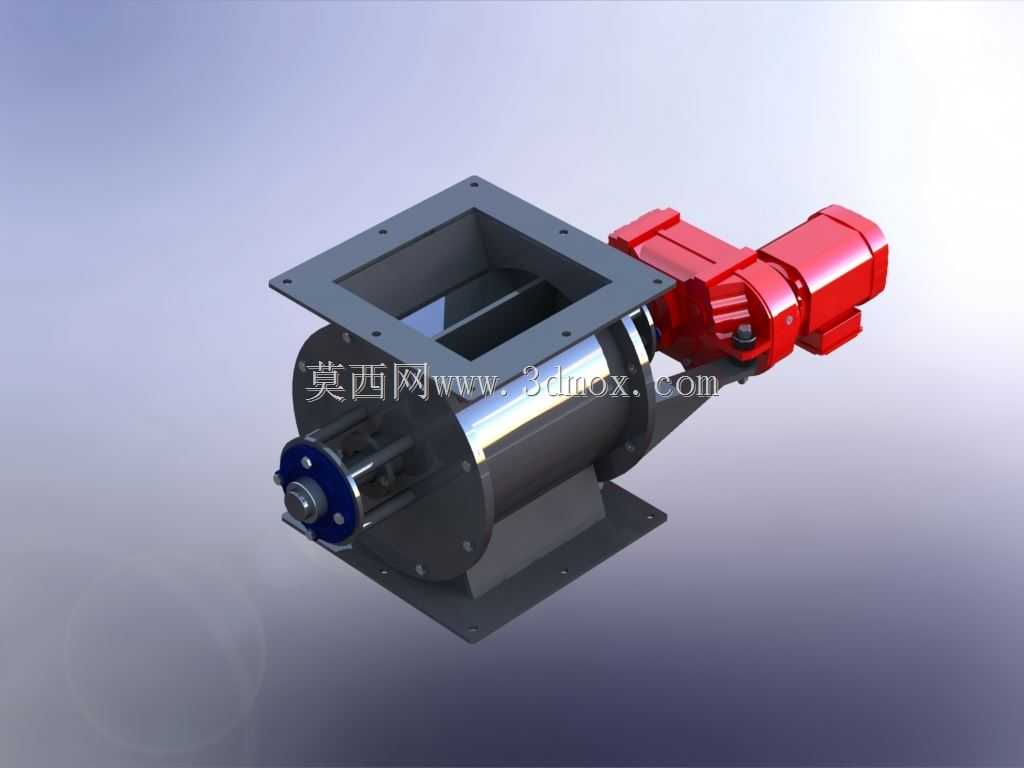

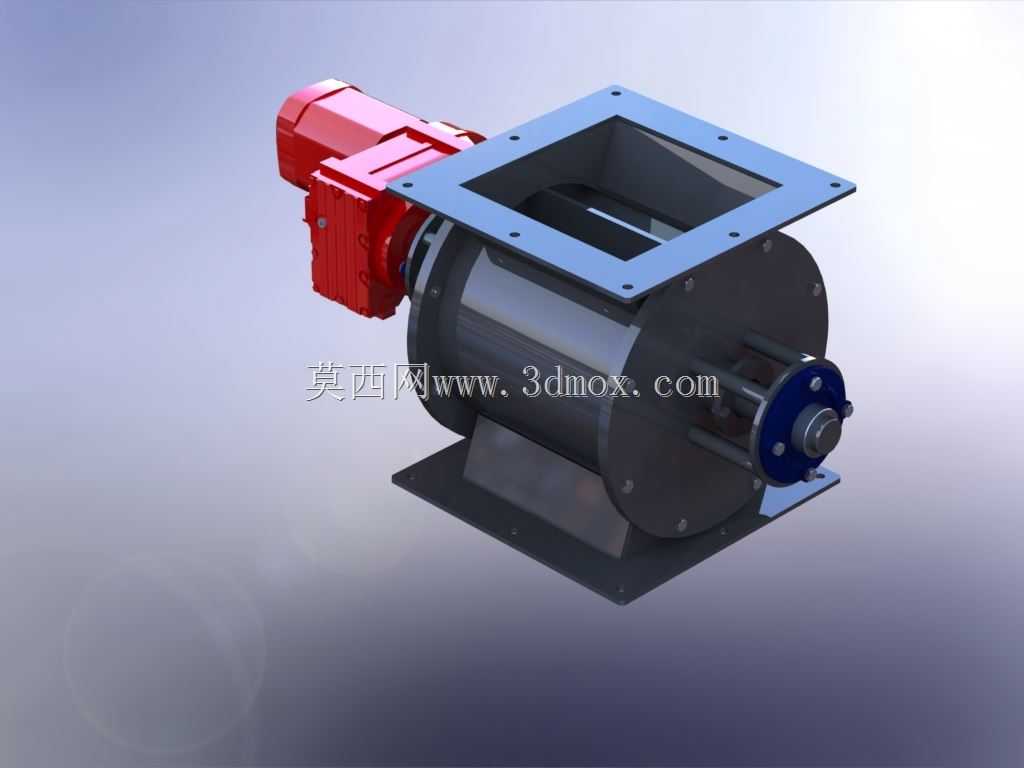

　　内部的叶轮转子和筒体内壁的间隙控制是设计核心，间隙过大会导致上下腔串气，无法维持压差，气力输送系统会因此出现送料不稳、风量泄漏的问题；间隙过小则会在转子受热膨胀、或者物料里混入细小硬质颗粒时出现卡滞，甚至刮伤筒体内壁破坏密封性能，常规常温工况下这个间隙一般控制在0.1到0.2毫米之间，针对有温度波动的工况还要额外预留热膨胀余量。侧置的减速驱动单元通过法兰直接和阀体端盖连接，取消了额外的联轴器传动结构，这种直联设计能减少传动环节的功率损耗，同时缩小整体安装尺寸，驱动端和转子轴之间的密封采用填料密封加骨架油封的组合结构，能避免粉体物料从轴端泄漏，也能防止外部的灰尘进入轴承位损坏转动部件。阀体两端的端盖采用螺栓和筒体连接，

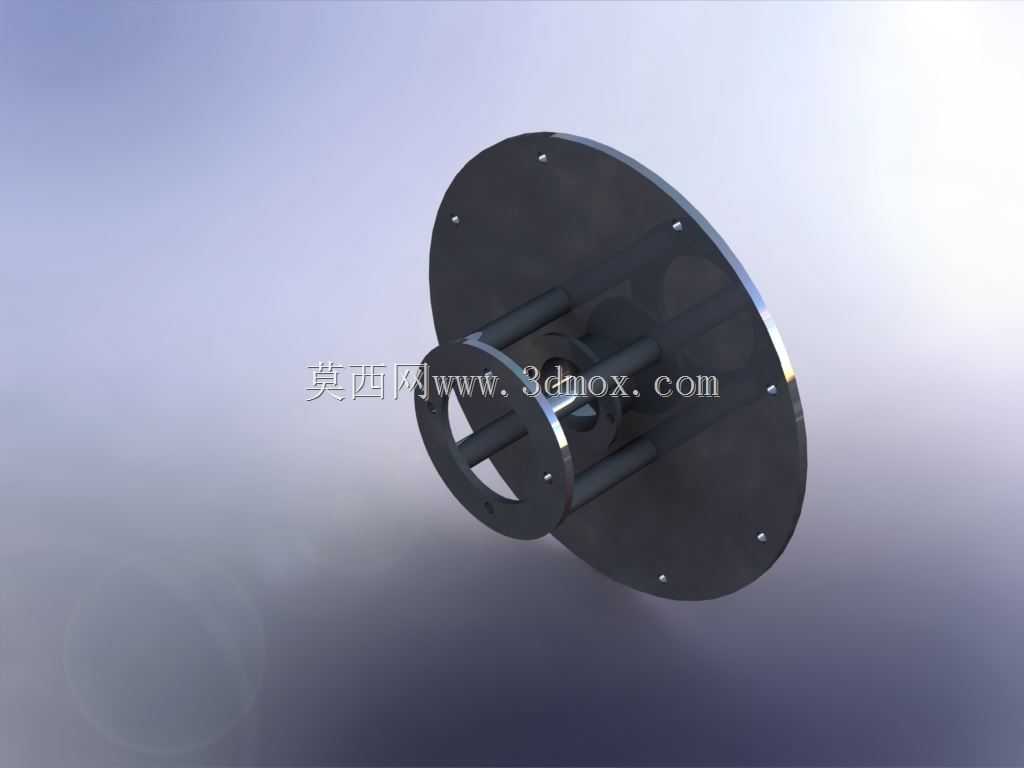

　　端盖上预留了轴承安装位和检修密封的操作空间，后期维护时不需要拆掉整个阀体，只需要拆开侧端盖就能抽出转子做清理或者更换密封件，对于经常处理粘性物料、需要定期清理转子腔的工况来说，这种可拆结构能大幅降低维护的时间成本。从安装边界来看，这个结构的驱动侧需要预留足够的检修空间，至少要留出能拆下端盖、抽出转子的操作距离，顶部法兰和料仓连接时要在密封面加装橡胶或者四氟密封垫，避免物料从法兰缝隙泄漏，底部的圆形出口可以对接螺旋输送机、气力输送管道或者下方的受料设备，安装时要保证阀体整体处于垂直状态，避免转子因为偏载出现单边磨损。实际应用里，这类旋转阀常被用在面粉厂的小麦粉输送、木工车间的除尘系统排灰、化工厂的塑料粒子定量给料、

　　火力发电厂的粉煤灰卸料场景，不同工况下的材质选择会有区别，处理食品级物料时会采用不锈钢抛光筒体和叶轮，处理磨琢性强的粉煤灰、矿粉时会在筒体内壁加装耐磨衬板，叶轮边缘粘贴耐磨陶瓷片来延长使用寿命。设计这类结构的时候还要考虑转子的容腔大小和转速的匹配关系，每转的排量乘以转速就是理论给料量，选型时要根据系统需要的最大给料量留出15%左右的余量，避免长期满负荷运行导致驱动过载，同时还要在驱动端配置过载保护装置，一旦出现物料卡滞能及时停机，避免烧坏减速电机。很多现场出现的旋转阀卡堵问题，除了间隙设计不合理之外，还有一部分是因为上游物料里混入了大块杂物，所以在料仓出口和旋转阀之间最好加一道格栅，拦截尺寸超过转子叶轮流道间隙的大块物料，从源头避免卡滞故障。另外针对有防爆要求的工况，还要选择对应的防爆驱动电机，同时在阀体上设置静电导出装置，避免粉体输送过程中产生的静电积聚引发安全隐患。
