3/8英寸手动小型球阀结构设计

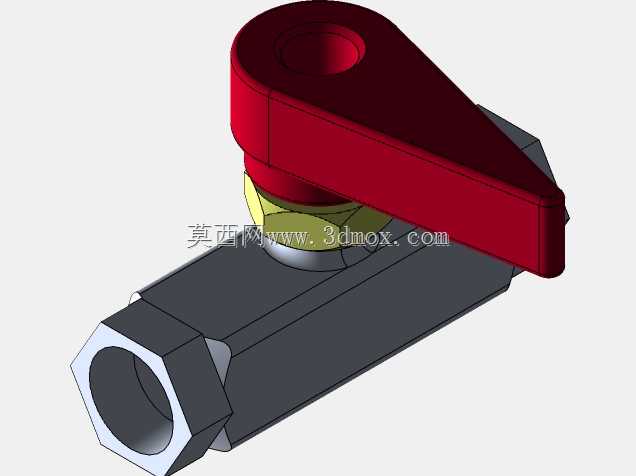

　　这款小型手动球阀的三维结构，主要面向小通径低压流体管路的通断控制场景，常见于小型气动回路、实验室气路、家用净水支路、小型液压润滑系统这类对安装空间有严格限制的工况中，核心作用是通过90度旋转的阀芯实现管路介质的快速通断，相比同通径的闸阀、截止阀，它的操作行程更短，开关状态直观，全开状态下流道阻力极小，不会出现明显的介质压降，适合对流量稳定性有一定要求的小流量管路。

　　从实际使用的角度看，这类3/8英寸通径的球阀额定承压能力为300磅每平方英寸，适配常规的工业低压流体输送场景，可兼容压缩空气、清水、轻质润滑油、无腐蚀性的低压气体等多种介质，日常操作仅需要扳动手柄旋转90度即可完成开关动作，手柄的扁平造型特意做了加长力臂设计，即使管路带压状态下也不需要额外借助工具就能完成操作，手柄表面的棱角做了倒钝处理，避免日常操作时划伤操作人员。阀体两端采用内螺纹连接结构，匹配标准3/8英寸管螺纹，安装时不需要额外的转接接头，直接缠绕生料带就能拧入对应外螺纹的管路接头中，安装边界非常紧凑，整体轴向长度较短，即使在密集排布的阀组中也能留出足够的扳手操作空间，不会和相邻的阀件、管路产生干涉。

　　在结构设计的思路上，这款球阀采用了最经典的浮动球结构，阀芯为带通孔的球体，依靠介质压力将球体压向出口侧的密封座实现密封，结构简单可靠，零件数量少，后期维护拆解也很方便。密封件采用了适配多介质的通用密封材质，在常温工况下能保证长期使用无渗漏，阀芯和阀体之间的密封填料预留了一定的压缩量，长期使用如果出现阀杆处渗漏，只需要拧紧阀杆处的压帽就能补偿密封磨损，不需要整体更换阀门。手柄和阀杆的连接采用了扁方配合结构，不存在打滑的风险，同时手柄的安装角度和阀芯通孔方向保持一致，操作人员只需要看手柄的朝向就能判断阀门的开关状态：手柄和管路轴向平行时为全开，垂直时为全关，不需要额外的状态标识就能快速识别，避免误操作。

　　从建模的细节来看，整个模型还原了所有实际加工需要考虑的工艺细节：阀体的六角外形匹配标准扳手尺寸，每个棱角都做了符合加工要求的倒角，没有尖锐的工艺死角；阀杆和阀芯的配合间隙控制在合理范围内，既保证转动灵活，又不会出现过大的旷量；手柄的造型做了轻量化的结构优化，在保证操作强度的前提下减少了不必要的材料堆积，和实际量产的零件结构完全一致，没有建模层面的冗余结构。对于做小型管路设计、阀组排布的工程师来说，这个模型可以直接导入装配体中做干涉检查、安装空间校核，不需要再重新建模绘制，能大幅提升管路布局的设计效率；对于做五金配件建模学习的从业者来说，这个模型的结构拆分逻辑清晰，零件之间的配合关系明确，也可以作为小型阀类建模的参考案例，理解浮动球阀的核心结构组成和装配逻辑。

　　在实际选型适配的时候，需要注意这款球阀的通径和连接螺纹尺寸，确认和现有管路的参数匹配，同时要注意使用工况的压力和介质温度不能超过密封件和阀体的耐受范围，避免出现密封失效或者阀体损坏的问题。这类小型球阀因为结构简单、成本低廉、操作方便，在民用和工业小型管路中的应用非常广泛，从家用的水气管路到工业设备的辅助气路、润滑管路都能看到这类结构的身影，可靠的结构设计经过了长期的市场验证，只要选型适配、安装规范，基本可以实现长期免维护使用。
