不锈钢直角多通管路连接弯头结构

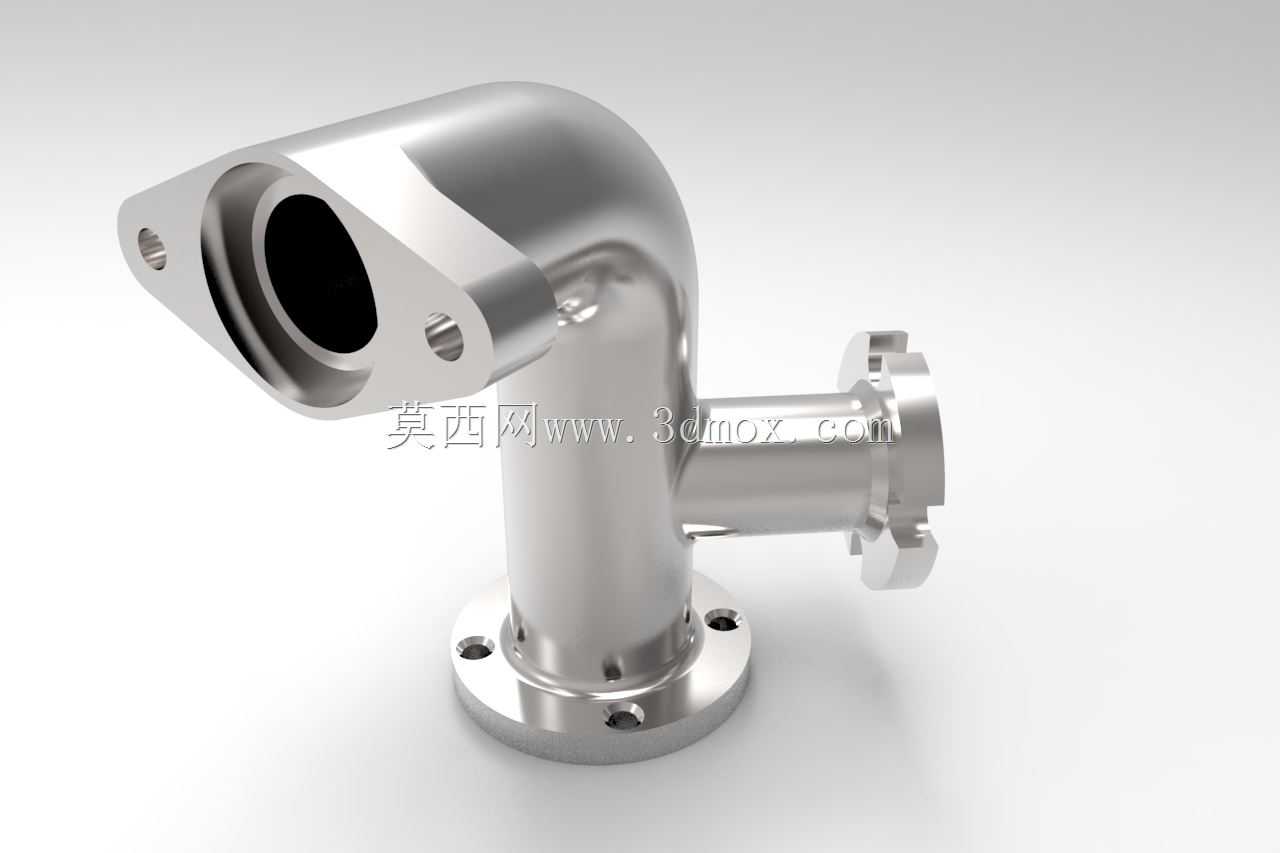

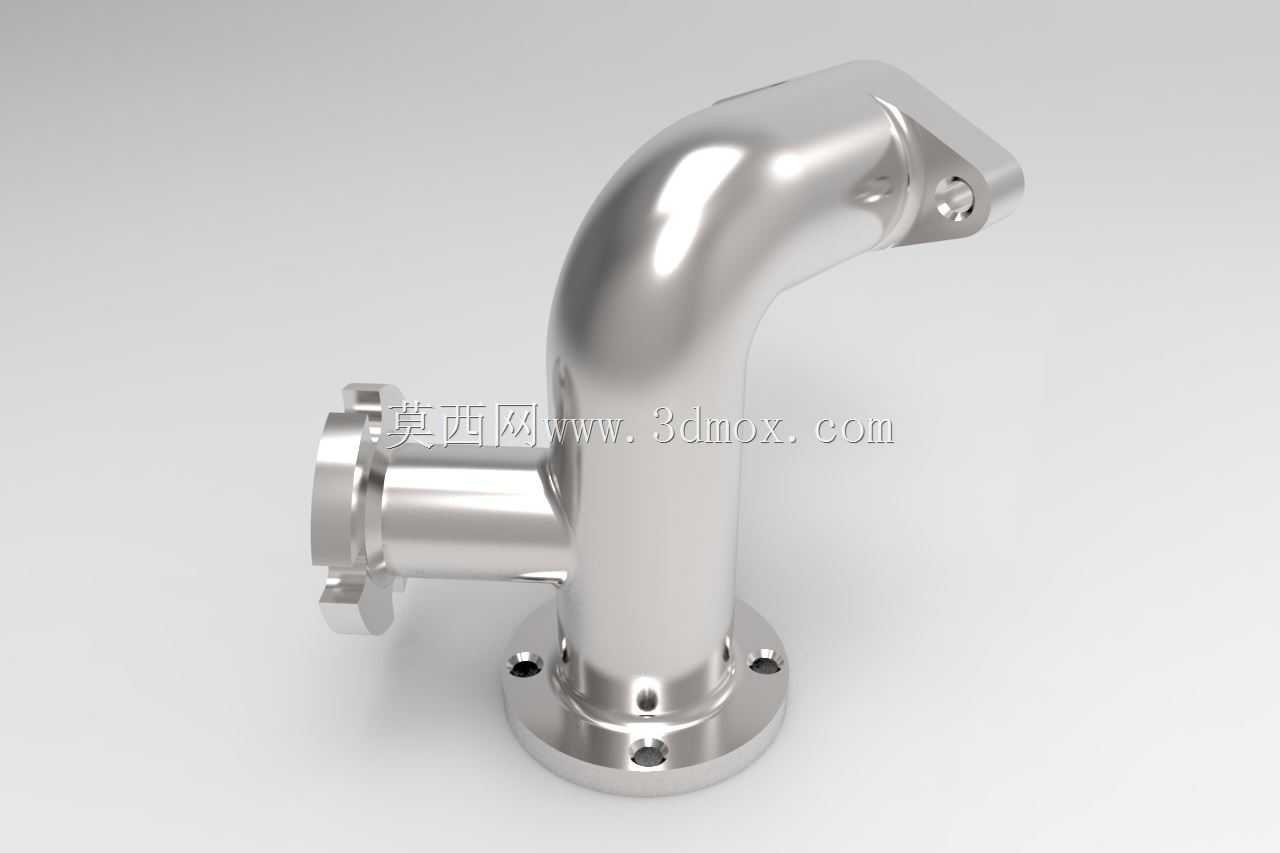

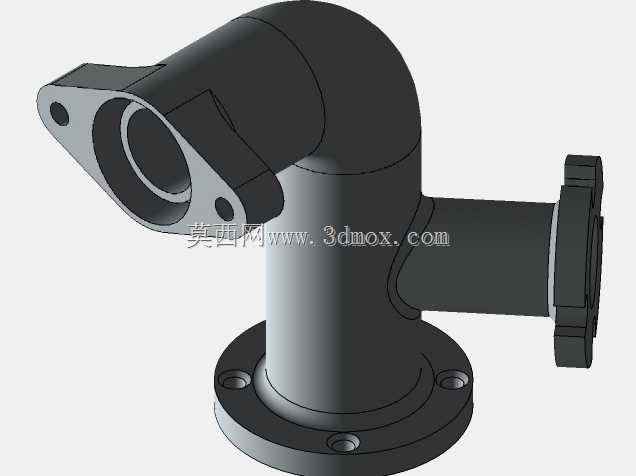

　　在流体输送系统、传感检测管路布设场景中，这类直角多通弯头是改变管路走向、同时实现多支路介质分流或检测元件接入的核心连接件，常见于化工流体输送管线、实验设备气路搭建、液压系统支路布设、工业传感检测回路等场景，承担介质转向、支路引出、外接检测元件的作用，避免管路硬弯折带来的流阻骤增、应力集中开裂问题。从结构设计来看，主体采用90度直角弯管主体结构，三个连接端分别做了适配不同安装场景的接口设计：一端为菱形法兰安装面，法兰面开设两个对称的螺栓过孔，安装面做了精加工平面处理，可直接贴合设备外壁或对应法兰座，通过螺栓锁紧实现端面密封，适合大流量主通路的固定连接；下端为圆形法兰底座，沿圆周均匀分布三个螺栓安装孔，底座与弯管主体做了圆弧过渡处理，

　　可垂直固定在管路支架或设备基座上，承担整个弯头的承重与定位，避免管路运行过程中因振动出现接口松脱；侧方支路接口采用卡套式快接结构，带锁紧爪与密封槽，可直接插入对应外径的传感管路或支路软管，无需额外焊接，方便后期检测元件的拆装更换。设计过程中首先考虑了管路内部的流道平顺性，弯管转角处做了大圆弧过渡处理，没有直角突变的流道截面，可有效降低介质流经弯头时的局部阻力，减少湍流产生，避免介质内杂质在转角处沉积堵塞，同时降低流体冲击带来的管路振动与噪声。壁厚设计上根据不同部位的受力情况做了差异化处理，法兰安装面与弯管主体衔接处做了加厚处理，可承受螺栓锁紧时的压紧力，避免安装时出现应力开裂；弯管主体段壁厚均匀，既满足管路承压要求，又控制整体重量，

　　减少安装负载。安装边界方面，菱形法兰端的安装孔中心距适配常规DN25通径的法兰接口标准，下端圆形法兰的安装孔分布圆直径匹配通用管路支架的安装孔位，侧方支路接口适配外径6mm的标准仪表管路，三个接口的轴线分别朝向三个垂直方向，安装时可根据现场管路走向选择主通路的固定端，无需额外加装转接头即可实现垂直转向加侧方支路引出的布局，减少管路连接节点，降低泄漏风险。实际使用中，这类弯头的密封可靠性是核心设计要点，两个法兰端面都预留了密封槽安装位，可适配O型圈或平垫片密封，侧方卡套接口内置弹性密封环，接入管路后锁紧卡套即可实现径向密封，可承受1.6MPa以内的流体压力，适配水、气体、低粘度液压油等常规介质的输送需求。建模过程中对所有安装孔位、

　　密封槽、过渡圆角都做了精确的特征建模，没有遗漏安装所需的工艺倒角与让位结构，法兰面的螺栓过孔做了沉头处理，可容纳螺栓头避免突出安装面影响贴合精度，弯管外表面的圆弧过渡完全匹配实际加工的折弯成型工艺，不存在建模特征与加工工艺冲突的问题，可直接用于工程出图、装配干涉检查以及3D打印样件验证。
