微型起重吊机用带钩滑轮结构设计

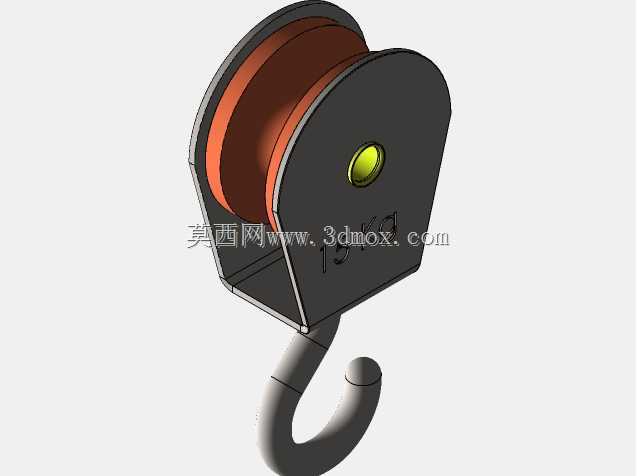

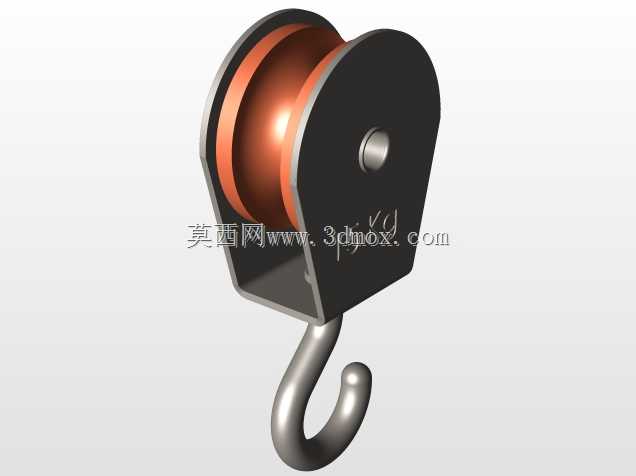

　　在小型起重作业场景里，这类带钩滑轮是微型吊机作业端的核心受力部件，常见于车间轻型物料吊运、小型设备检修吊装、家装建材高空转运这类载荷不大但需要灵活改变施力方向的工况，相比直接用绳索拖拽，它能有效降低绳索磨损，同时通过滑轮的机械增益减少操作人员的施力强度，适配额定载荷范围内的垂直起吊、斜向牵引等多种作业需求。从结构设计逻辑来看，整个部件采用一体化侧板包裹滑轮的结构形式，两侧的护板完全覆盖滑轮轮槽的侧面区域，避免绳索在受力偏移时从轮槽内脱出，护板上端预留的安装孔用于穿接固定销轴，可直接挂接在吊机的臂端挂点或者固定吊点上，下端的吊钩与护板下部的连接位采用一体弯折成型的结构，减少了额外连接件带来的装配间隙与应力集中点，

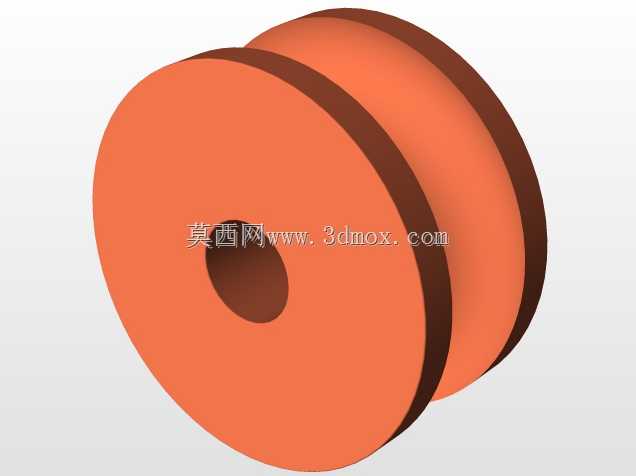

　　在承受冲击载荷时能更好地分散应力，避免连接部位断裂失效。滑轮轮槽的弧度设计经过匹配常用的纤维起重绳、细钢丝绳直径做了优化，槽底的圆弧半径略大于适配绳索的半径，既保证绳索能完全落入槽底均匀受力，又不会因为槽宽过大导致绳索在槽内出现横向窜动，轮槽边缘做了圆角过渡处理，避免尖锐棱边切割绳索外层的编织结构或者钢丝束，延长吊索的使用寿命。从安装边界来看，这类滑轮的整体宽度控制在紧凑范围内，适配微型吊机臂端的狭小安装空间，不需要额外预留过大的侧向避让距离，吊钩的开口尺寸满足常规卸扣、吊环的直接挂接需求，不需要额外加装转接件就能快速连接待吊物料的吊点，护板上的安装孔位公差按照通用起重销轴的配合精度设计，装配时不需要额外修配就能完成销轴的穿接固定，

　　日常维护时只需要定期在滑轮的转轴位置加注润滑脂，就能保证滑轮转动顺畅，不会出现卡滞导致绳索过度磨损的问题。在实际使用过程中，这类滑轮的受力路径经过了明确的优化，起吊载荷通过吊钩传递到两侧护板，再由护板传递到上端的安装销轴，滑轮本身只承受绳索的径向压力，转轴部位的受力均匀，不会出现单侧偏载导致的转轴弯曲变形，护板外侧的加强结构沿着受力方向布置，在不增加整体重量的前提下提升了护板的抗弯折强度，即使出现短时的过载冲击，也能先通过护板的微量形变吸收冲击能量，避免突然断裂引发安全事故。针对微型吊机的使用场景，整个部件的重量控制在较低水平，单人就能完成拆装与转移，不需要借助额外的起重设备就能快速更换作业位置，适配流动式的小型起重作业需求，

　　滑轮的转动阻尼经过调校，在空载状态下不会因为自重出现自由转动导致绳索松脱，在受力状态下又能灵活转动，保证绳索收放过程顺畅，不会出现卡绳、咬绳的问题。在结构细节上，吊钩的端部做了防脱结构的预留位，可直接加装标准的防脱卡簧，避免吊索在作业过程中从吊钩开口处滑出，护板的所有外露棱边都做了倒角处理，避免搬运、装配过程中划伤操作人员，滑轮的材质搭配也考虑了耐磨需求，轮体采用耐磨材质制作，长期与绳索摩擦也不会出现过度的槽深磨损，保证轮槽与绳索的配合精度始终处于合理区间。
