工业传动滚子链条结构设计

　　链传动作为机械传动系统里应用极广的传动形式，这类滚子链条的适配场景覆盖了从常规工业输送线、机床进给机构、农业机械动力传输，到摩托车、自行车等代步设备的动力传递，甚至部分重载物流分拣线、自动化生产线的工件输送工位也会选用同结构的链条作为牵引构件。和带传动相比，它不存在打滑丢转的问题，平均传动比精度更高，张紧调整的频次更低，能在有油污、粉尘、高低温的恶劣工况下保持稳定工作状态；和齿轮传动相比，它的中心距适配范围更广，不需要两个传动轮近距离布置，能适配长距离动力传输的布局需求，安装时的同轴度公差容忍度也更高，不需要像齿轮啮合那样严格控制轴系平行度与中心距精度，后期维护更换的成本也更低。

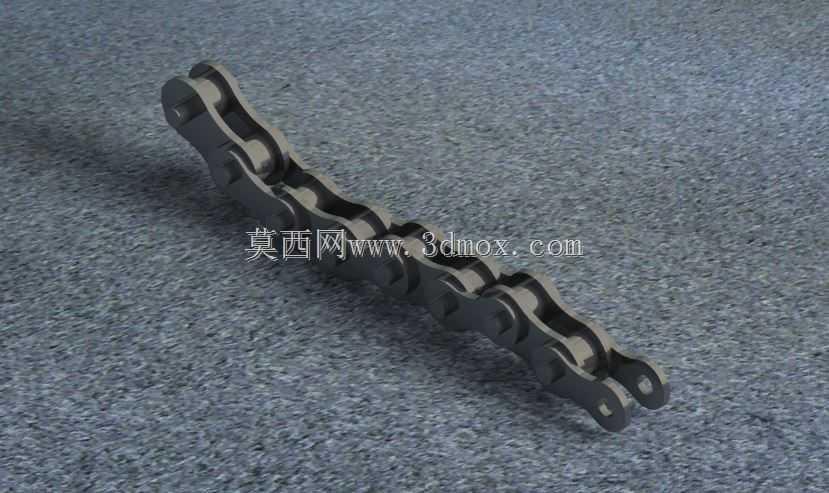

　　从结构设计逻辑来看，这款链条采用标准滚子链的铰接结构，由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，内链板与套筒采用过盈压装固定形成内链节，外链板与销轴同样过盈配合形成外链节，销轴穿入套筒内部形成可相对转动的铰接副，这是链条能实现弯折绕入链轮的核心结构。滚子空套在套筒外侧，当链条与链轮轮齿啮合时，滚子会沿轮齿表面滚动，把原本的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，同时缓冲链轮轮齿啮合时的冲击，延长整套传动副的使用寿命。链板采用8字形的等强度截面设计，在保证链板各个截面抗拉强度接近一致的前提下，尽可能减轻链条整体重量，降低运动过程中的惯性力，适配中高速传动的工况需求。

　　从实际安装适配的角度来说，这类链条的选型首先要匹配对应链轮的节距参数，节距是链条相邻两个铰接副中心的距离，是决定链条承载能力的核心参数，节距越大单节链条的承载能力越强，但运行过程中的动载荷、冲击、噪声也会同步提升，所以高速轻载的传动场景通常会选用小节距多排链的结构，重载低速的场景才会选用大节距单排链。设计建模时需要严格控制每一节链节的铰接间隙，间隙过小会导致链条弯折阻力过大，绕入链轮时卡滞，加剧销轴与套筒的磨损；间隙过大则会导致传动过程中冲击增大，传动精度下降，甚至出现跳齿脱链的问题。链条的长度方向安装边界需要预留足够的张紧调节行程，通常水平布置的链传动，松边设置在下方，张紧行程预留2个链节长度的调整空间即可，垂直布置的链传动需要适当加大张紧调节量，避免长期运行磨损后链条伸长出现脱链问题。

　　在实际工况应用中，这类链条的失效形式通常包含几种：重载工况下的链板疲劳断裂，高速润滑不良工况下的销轴与套筒胶合，长期啮合磨损导致的链条节距伸长跳齿，以及冲击载荷下的滚子碎裂。所以在建模阶段就需要对各个零件的配合公差做合理设定，销轴与套筒的配合间隙要根据运行速度、润滑条件做对应调整，链板的倒角处理要避免应力集中，降低疲劳断裂的风险。同时建模时要还原链条的自然弯折状态，不能把所有链节做成刚性直连的整体，要保证每一个铰接副都具备对应的转动自由度，这样在后续做装配仿真、运动模拟的时候，才能真实还原链条绕链轮运行的动态过程，验证链轮与链条的啮合是否存在干涉，张紧机构的行程是否满足全生命周期的使用需求。

　　很多刚接触传动设计的工程师容易忽略链条的多边形效应，也就是链条绕在链轮上时形成的是多边形而非完整圆弧，会导致瞬时传动比出现波动，产生附加动载荷，所以在建模完成后做运动仿真时，可以通过调整链轮齿数、链条节距来验证不同参数下的动载荷大小，为实际选型提供数据支撑。另外，针对有腐蚀、洁净要求的特殊工况，这类链条还可以在基础结构上做对应调整，比如更换不锈钢材质、做表面镀层处理、加装密封结构避免润滑脂污染输送工件，这些衍生结构的基础都是这套标准滚子链的铰接结构，掌握这套基础模型的结构逻辑，就能快速衍生出适配不同工况的专用链条结构。
