工业用小型锤式破碎设备结构设计

　　这款小型破碎设备的三维结构，主要面向小批量物料破碎的作业场景，常见于小型建材加工点、实验室物料制备、农副加工边角料处理等工况，用来处理硬度不高的脆性物料，比如煤块、石膏、砖瓦碎块、谷物秸秆压块等，入料粒度控制在100mm以内时，能实现出料粒度1-10mm范围的可调破碎，满足小规模生产的细碎需求。

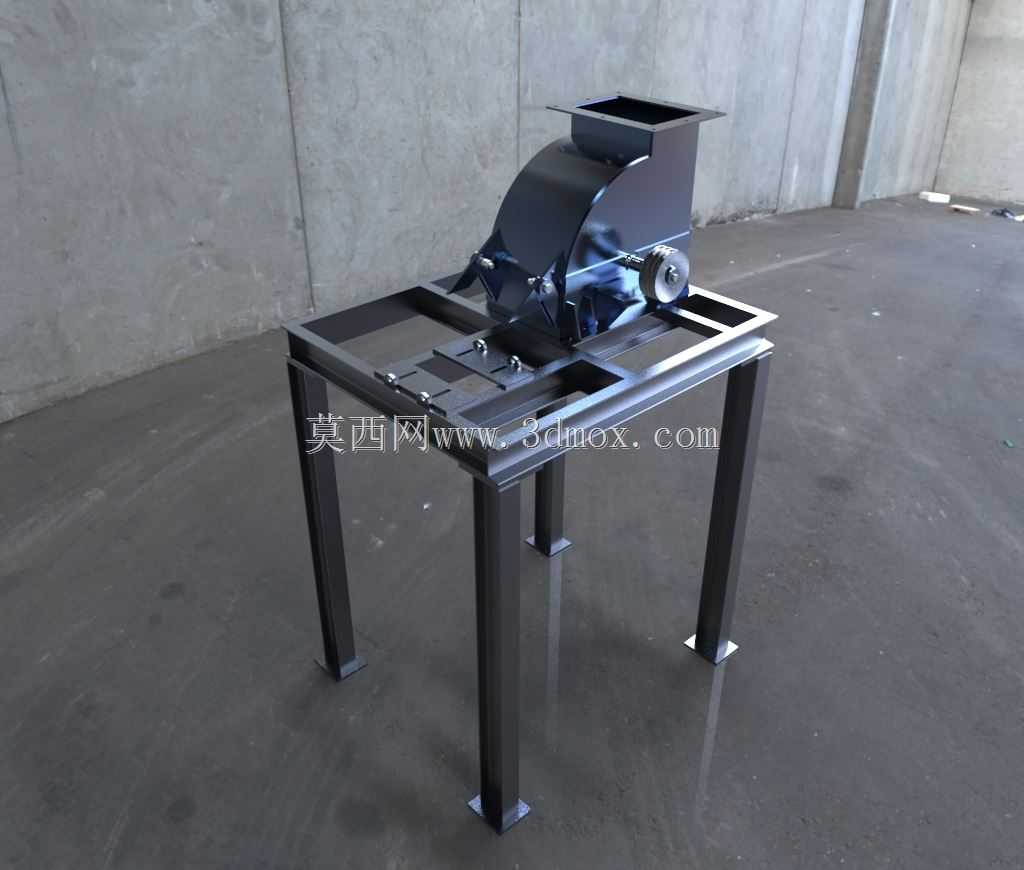

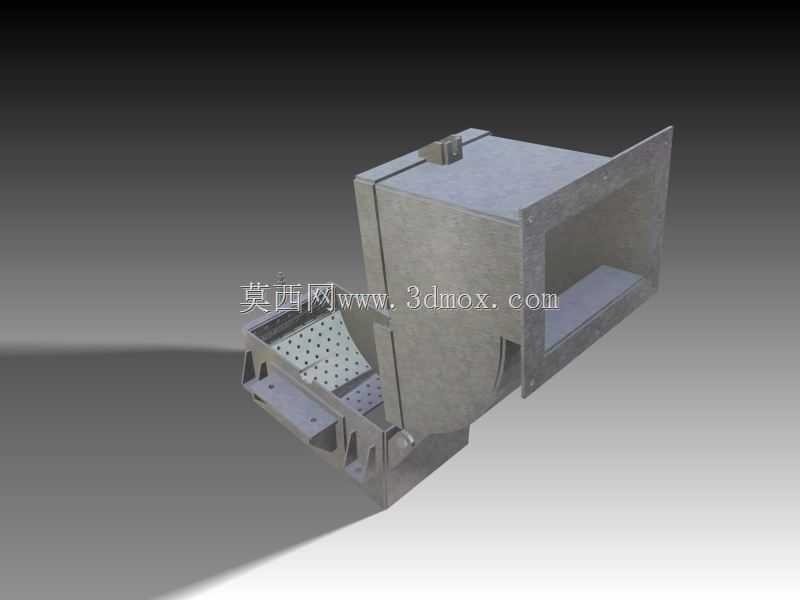

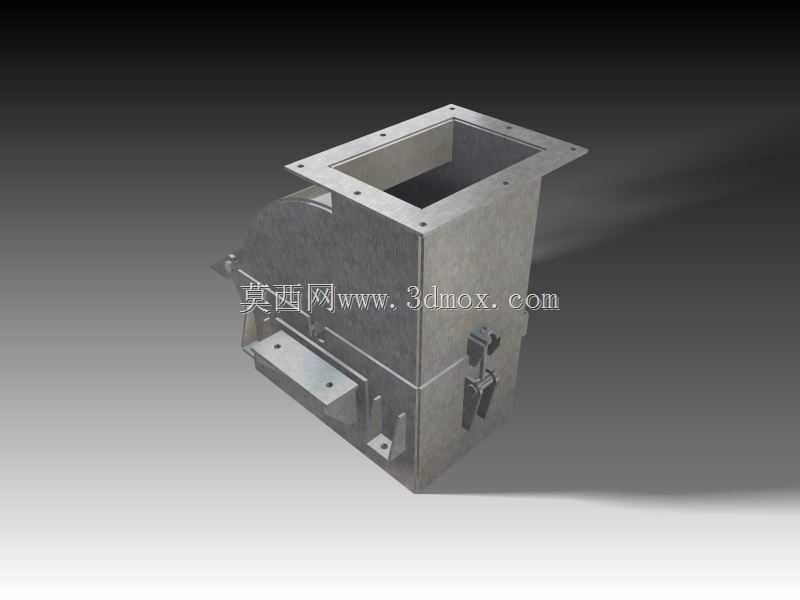

　　从结构布局来看，设备采用方管焊接机架作为承载主体，四条方形支腿通过底部的安装垫板与作业地面固定，支腿间距预留了足够的检修操作空间，机架上平面通过螺栓紧固安装破碎腔主体，破碎腔上方设置方形敞口进料斗，进料斗做了外翻边设计，既可以引导物料顺畅落入破碎腔，也能避免破碎过程中物料飞溅外溢。破碎腔侧部伸出转子轴端，用来配套安装皮带轮与驱动电机连接，转子部分在腔体内布置有铰接式锤片，设备运转时锤片在离心力作用下张开，对落入腔体内的物料进行冲击、剪切、研磨破碎，破碎后的物料通过腔底的筛网缝隙排出，更换不同孔径的筛网就能调整出料粒度，适配不同的出料要求。

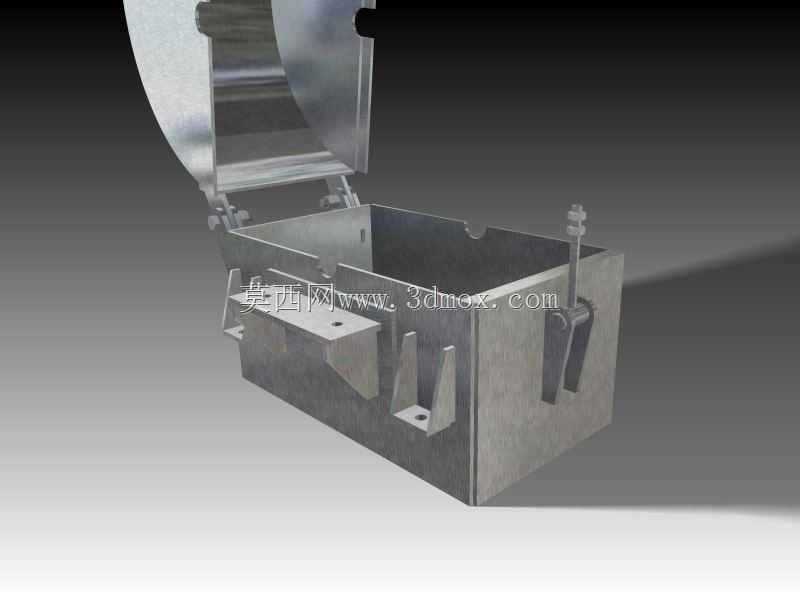

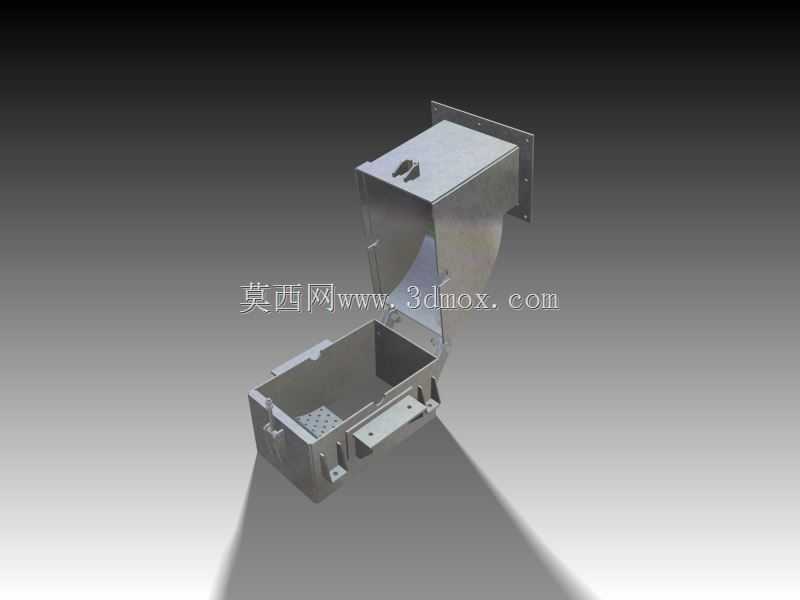

　　设计过程中优先考虑了结构的易维护性，破碎腔的侧盖采用快拆螺栓紧固，日常更换锤片、检修筛网时不需要完全拆解设备主体，只需要拆开侧盖就能完成内部易损件的更换。机架的焊接位置都做了加强筋处理，支腿与上框架的连接位置增加了三角加强板，避免设备运转时的振动导致焊缝开裂，转子轴的轴承座采用凸台定位安装在机架侧部，保证转子运转的同轴度，减少运转过程中的径向跳动。

　　安装边界方面，设备整体占地尺寸约为长1200mm、宽800mm、高1400mm，安装时需要在地面预留四个M16的地脚螺栓固定位，螺栓间距与支腿底部垫板的安装孔位匹配，设备进料口的上沿高度约为1200mm，适配人工倒料或者小型皮带机进料的高度差，不需要额外搭建过高的操作平台。转子轴端的皮带轮中心距机架侧部预留了200mm的安装空间，用来配套安装三角皮带与电机防护罩，避免传动部分外露引发安全隐患。

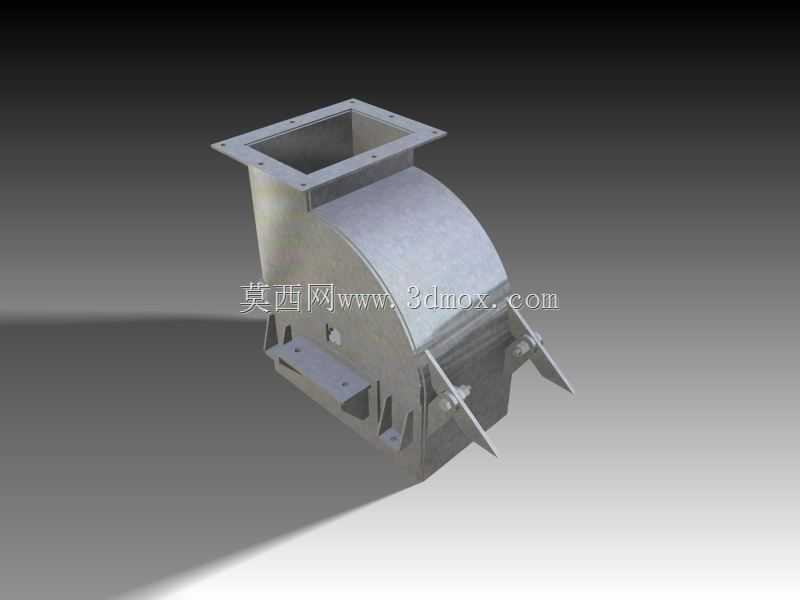

　　从功能特性来看，这款设备的破碎腔采用圆弧型内壁设计，减少物料在腔体内的卡滞死角，锤片采用耐磨钢材制作，磨损后可以单独更换，不需要整体更换转子，降低后期的使用维护成本。机架底部的支腿高度设置为700mm，破碎后的物料可以直接从腔底排出到下方的接料容器或者输送皮带上，不需要额外设置出料导流结构。设备整体重量较轻，不需要做专门的重型设备基础，普通硬化水泥地面就能安装固定，适合小规模生产场景灵活布置，转场移动时只需要拆解开电机与主机部分，就能通过普通货运车辆转运，适配小型加工点多变的作业场地需求。

　　结构设计时也考虑了运转的平衡性，转子部分在装配前需要做静平衡校验，避免高速运转时产生过大的振动，轴承座选用带密封的深沟球轴承，能阻挡破碎过程中产生的粉尘进入轴承内部，延长轴承的使用寿命。进料斗的敞口尺寸设置为300mm*300mm，既满足常规尺寸物料的投入，也不会因为敞口过大导致破碎时物料飞溅伤人，进料斗的内壁做了倾斜导料面，物料投入后能顺着导料面直接滑到转子的锤片作用区域，提升破碎效率，减少物料在进料口的堆积堵塞。
