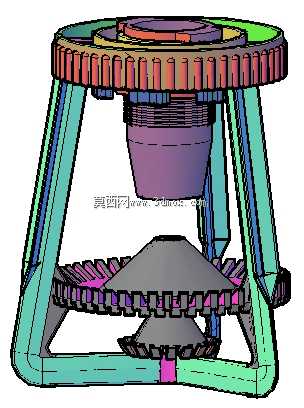

　　在矿山、建材、基建骨料加工的现场，中细碎作业段的破碎设备选型直接决定整条产线的处理效率与成品粒型，这类依托层压破碎原理的圆锥类破碎结构，在硬岩、中硬矿石的中细碎环节应用占比极高，相比颚破的粗碎定位，这类设备的出料粒度更均匀，能直接为后续磨矿或者骨料筛分提供合格粒级的物料。这套破碎结构的核心破碎单元由定锥衬板、动锥衬板围成的环形破碎腔构成，动锥做旋摆运动时，靠近定锥的区域对物料产生挤压、劈裂、弯折的复合破碎力，远离定锥的区域则让破碎后的物料靠自重下落排出，整个破碎过程连续无空行程，相比间歇式破碎设备单位能耗更低。从结构布局来看，上部的大直径伞齿轮是传动系统的核心从动件，动力从水平布置的输入轴传入，经小锥齿轮换向带动大齿圈转动，

　　大齿圈与偏心套组件固连，偏心套旋转时带动内部的主轴做偏心旋摆，进而驱动动锥衬板做周期性的靠近、远离定锥的动作，这种齿轮传动的布局能承受大扭矩冲击，适配破碎硬岩时的瞬时载荷波动，齿轮的齿形采用渐开线锥齿设计，啮合重合度高，传动过程中冲击小，能降低重载工况下的齿面磨损速率。机架部分采用多根倾斜布置的支腿结构，将上部的传动、定锥组件与下部的机架底座连为整体，支腿的倾斜角度经过受力优化，既能承受破碎过程中产生的径向、轴向复合载荷，又能留出足够的下部排料空间，避免破碎后的物料在机架内部堆积卡料，支腿与上下法兰的连接位置采用圆弧过渡，减少应力集中，在长期受交变载荷的工况下能降低焊缝开裂、结构变形的风险。设计这类破碎结构时，

　　首先要匹配处理能力与破碎腔型的对应关系，粗碎腔型的平行区长度短、进料口尺寸大，适合处理粒径较大的来料，细碎腔型的平行区长度更长，能对物料进行多次挤压破碎，出料粒度更细；其次要考虑衬板的磨损补偿，随着衬板磨损，排料口宽度会逐渐变大，设计时预留了调整定锥高度的螺纹结构，通过旋转定锥调整排料口间隙，保证出料粒度始终符合工艺要求，同时衬板采用高锰钢材质，在受冲击载荷时表面会产生加工硬化，表层硬度提升的同时内部仍保持足够韧性，兼顾耐磨性能与抗冲击性能。安装边界方面，这类设备的上部进料口需要匹配上游给料设备的出料溜槽，保证物料能均匀落入破碎腔的中心位置，避免单边给料造成的衬板偏磨、设备振动过大问题；下部排料区域需要预留足够的检修空间，

　　方便更换衬板、调整排料口时的操作，设备基础需要做预埋螺栓固定，基础的承重能力要匹配设备满载运行时的总重量，同时要考虑动平衡余量，抵消偏心套旋转时产生的激振力，避免振动传递到周边其他设备。设备的密封结构采用多道迷宫密封，防止破碎过程中产生的粉尘进入齿轮传动腔、轴承配合面，避免磨粒磨损造成的传动件提前失效，轴承部位采用脂润滑或者稀油循环润滑，根据设备的运行转速、载荷大小选择适配的润滑方式，高速重载的工况下优先采用稀油循环润滑，能带走轴承运转产生的热量，降低轴承温升，延长轴承使用寿命。在实际使用场景中，这类设备常与给料机、振动筛组成闭路破碎流程，筛上的不合格物料返回破碎机再次破碎，筛下的合格物料进入下一道工序，相比冲击式破碎机，这类层压破碎的设备加工硬岩时的易损件使用寿命更长，运行成本更低，适合处理花岗岩、玄武岩、铁矿石等硬度较高的物料，在金属矿山的选矿厂、大型砂石骨料场的中细碎段应用广泛。设计三维结构时，需要重点校核偏心套的偏心距、动锥的旋摆转速与破碎力的匹配关系，偏心距过大时会造成破碎力过大，容易引发结构过载，偏心距过小则会造成破碎比不足，出料粒度达不到要求；旋摆转速过高会导致物料来不及排出，造成堵料，转速过低则会降低设备处理能力，这些参数需要结合处理物料的硬度、进料粒度、出料粒度要求反复迭代计算，才能保证设备运行在最优工况区间。
