小型立式锤式粉碎设备结构设计

　　在矿山、建材、固废回收、粮食加工等多个生产场景中，中低硬度物料的粗碎环节一直需要占地紧凑、维护便捷的破碎设备，这款立式锤磨结构的设计，正是针对小产能工况下的破碎需求完成的三维结构搭建。从实际落地的使用场景来看，这类设备常布置在小型生产线的首段破碎工位，处理粒度不超过50mm的脆性物料，比如煤块、石灰石碎料、谷物外壳、建筑废砖块边角料等，通过高速回转的锤头冲击作用完成物料破碎，破碎后的物料粒度可通过底部筛条间隙调整，适配后续磨粉或者筛分工序的进料要求。

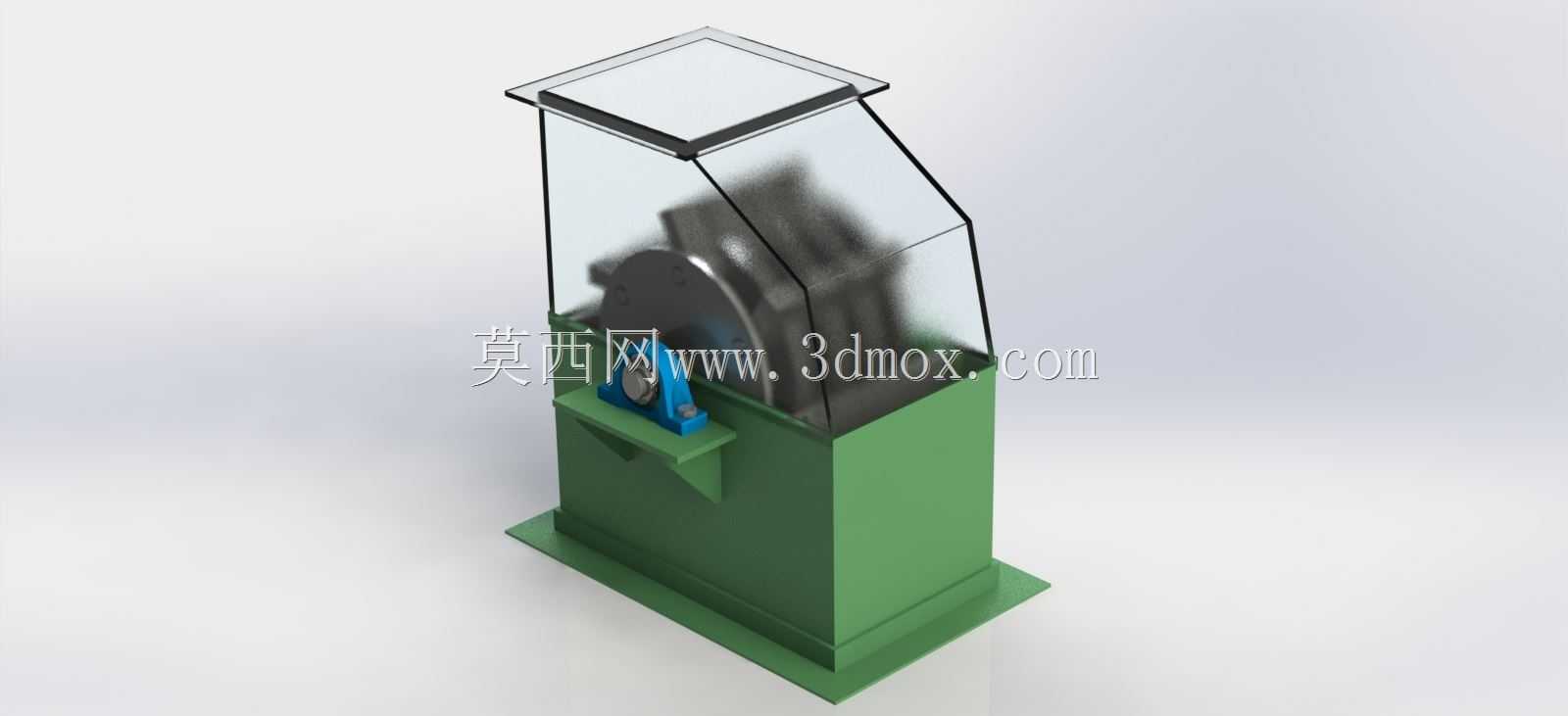

　　从结构设计思路来看，整体采用立式方箱基座作为承载主体，底部设计带安装孔的方形法兰底座，安装时可直接通过膨胀螺栓固定在混凝土基础或者钢制机架上，安装边界的长宽尺寸控制在800mm×600mm范围内，整机高度不超过1200mm，不需要额外搭建高大操作平台，侧面预留的检修门位置距离地面高度约400mm，日常更换锤头、检查筛条磨损情况时，操作人员不需要登高作业，降低日常维护的操作难度。上部的进料腔设计为倾斜导料结构，外部加装透明防护围挡，一方面可以观察内部物料的进料状态，避免堵料时无法及时发现，另一方面可以阻挡破碎过程中物料飞溅，满足车间生产的安全防护要求，进料口的尺寸设计为200mm×300mm，适配小型皮带输送机或者人工投料的进料节奏，不会因为进料口过小出现架桥堵料的问题。

　　核心的破碎工作部件设计在腔体中部，转子组件通过带座轴承固定在箱体侧壁，轴承座采用螺栓连接的方式固定在箱体加强筋位置，避免长时间冲击载荷下出现轴承座移位的问题；锤头采用铰接方式固定在转子盘上，遇到不可破碎的硬物时锤头可绕铰接轴回转避让，减少刚性冲击对转子主轴的损伤，这种设计相比刚性固定的锤头结构，设备运行时的振动幅度可降低30%左右，配套的电机可直接安装在设备侧面的电机座上，通过皮带轮传动带动转子回转，传动部位加装安全防护罩，避免运转过程中异物卷入传动带。破碎腔的内壁设计有可拆卸的衬板，衬板采用耐磨材质制作，通过沉头螺栓固定在箱体内壁，当衬板磨损到极限厚度时可直接单独更换，不需要整体更换箱体，降低设备的长期使用成本。

　　底部的排料区域设计为敞口式筛架结构，筛条采用高锰钢材质制作，筛条之间的间隙可根据出料粒度要求更换不同规格的筛条组件，更换时只需要拆开侧面的筛架压块即可完成操作，不需要拆解上部的转子结构，大幅缩短易损件更换的停机时间。从设备运行的逻辑来看，物料从上部进料口进入破碎腔后，首先受到高速回转锤头的冲击作用被初次击碎，获得动能的物料撞击到腔体内壁的衬板上被二次破碎，之后在重力作用下向下掉落，粒度小于筛条间隙的物料从间隙排出成为成品，粒度较大的物料会留在筛条上方，再次受到锤头的冲击、研磨作用直到粒度达标后排出，整个破碎过程不需要额外的筛分返料机构，结构简单可靠，适合小产能工况下连续作业。

　　在三维建模的过程中，所有的连接螺栓、轴承座、衬板、锤头都按照实际加工的尺寸比例搭建，没有做过度的简化处理，结构设计人员可以直接参考该模型的安装边界尺寸完成生产线的布置设计，也可以根据实际处理的物料特性调整转子直径、锤头数量、筛条间隙等参数，比如处理硬度较高的物料时可适当增加锤头的重量、降低转子转速，处理韧性较强的物料时可适当减小筛条间隙、增加锤头的数量。设备整体的重心落在底部底座的中心位置，运转时的动平衡经过校核，正常工况下的振动值满足通用破碎设备的运行要求，不需要额外加装复杂的减震基础，适合在小型加工车间、移动式破碎站点等场地条件有限的场景下使用。
