小型轮式牵引作业机构三维结构设计

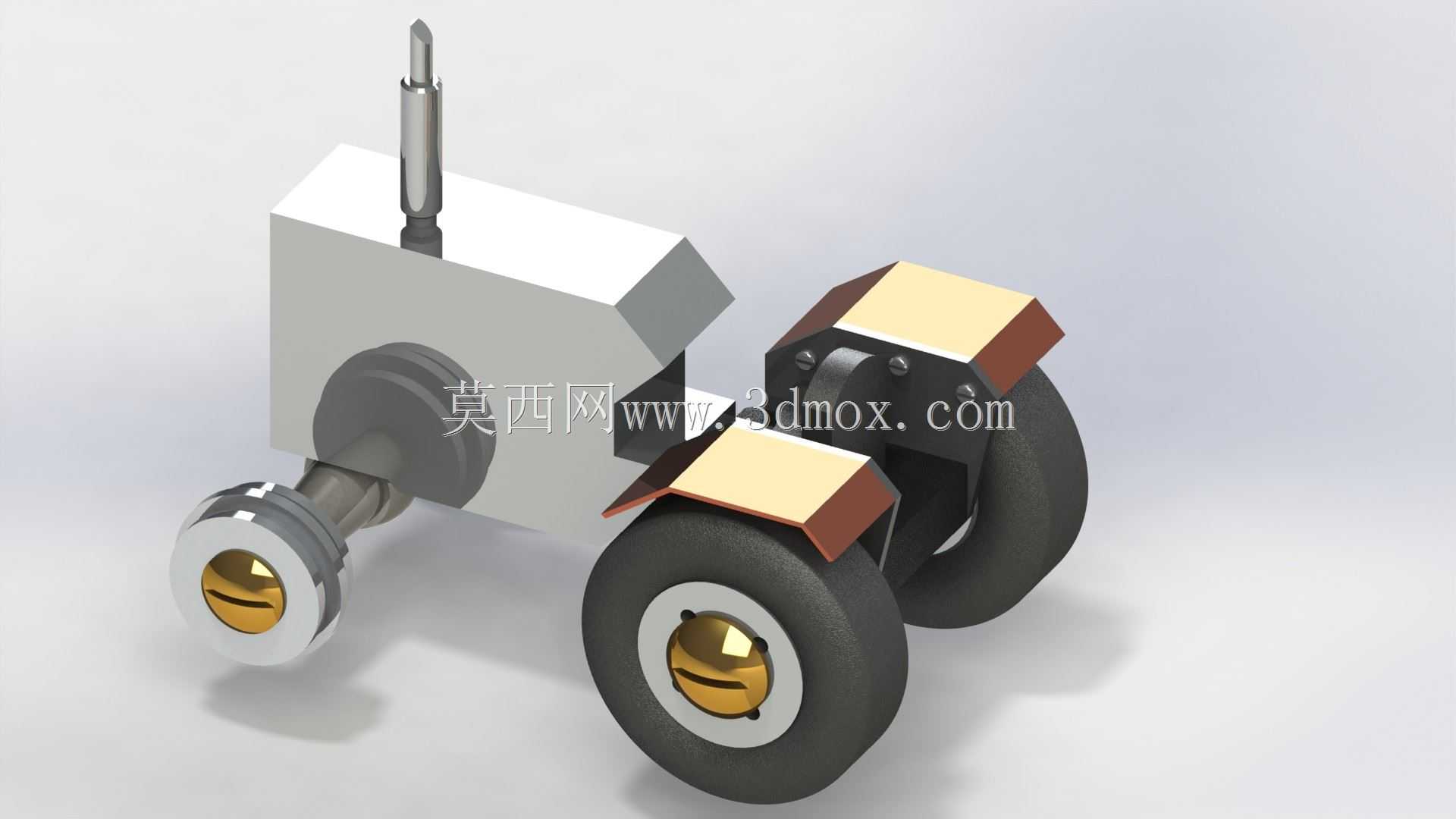

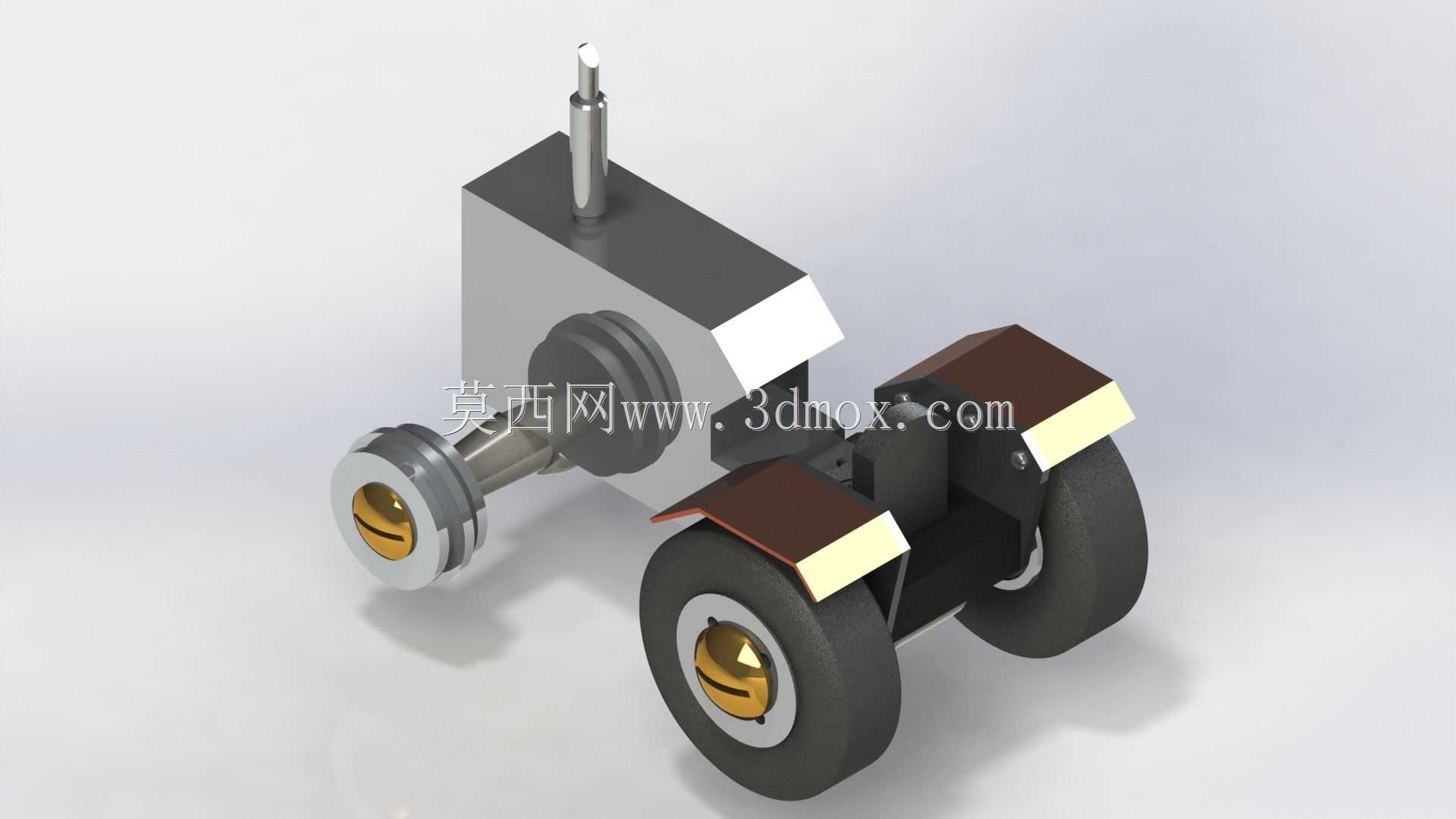

　　这套轮式牵引作业机构的三维结构，核心面向小型田间管理、窄幅地块作业以及厂区轻型物料转运的实际场景，在丘陵山区零散耕地、大棚内部作业这类大型动力机械无法进入的空间里，这类小型牵引机构可以挂载不同作业端头完成浅耕、开沟、轻型物料拖运等工作，相比大型机具的转向半径大、通行要求高的问题，该结构采用双轮同轴驱动布局，两个行走轮的轮距控制在适配窄垄作业的范围，轮体外侧预留的安装面可以根据作业需求加装防滑轮套或者橡胶行走胎，适配硬质路面、松软泥地不同的通行条件。从结构设计逻辑来看，整个机构分为行走承载段、动力接驳段、作业执行端三个部分，行走承载段的轮架采用分体式铰接设计，轮架与主体承载块之间预留了15度的上下摆动余量，在不平整路面通行时，

　　两个行走轮可以独立贴合地面，避免单轮悬空导致的牵引力损失，轮心位置的金色端盖结构实际是轮轴的轴向定位端，内部预留了轴承安装位，可适配标准深沟球轴承的安装尺寸，轮轴与轮架的配合面设计有止动卡槽，防止作业过程中轮轴发生周向转动造成结构松脱。主体承载块采用方块式的规整结构，并非随意的造型设计，方块的各个平面都预留了标准的安装螺孔阵列，上方的立式安装位可以固定动力输入组件或者控制模块，侧方的铰接接口用于连接牵引架或者挂载作业辅具，前端伸出的铰接轴结构是动力输出的连接端，该连接端采用球头铰接结构，允许挂载的作业端头在水平、垂直方向有一定的偏摆角度，在地面起伏时作业端可以随地形浮动，避免作业深度出现大幅波动，比如挂载开沟器时，

　　不会因为机身小幅颠簸导致沟深忽深忽浅。上方伸出的杆状执行端，是用于挂载定位传感器或者划线装置的安装位，杆体采用阶梯轴设计，不同直径的轴段可以适配不同内径的安装夹具，杆体根部与主体块的连接位置设计有锁紧螺孔，调整杆体伸出长度后可以直接用紧定螺钉锁死，不需要额外加装固定夹具，减少现场安装的配件数量。在安装边界的设计上，整个机构的横向最大宽度控制在两个行走轮的外侧端面距离，没有超出轮宽的外凸结构，在垄间通行时不会刮蹭两侧的作物，纵向的长度从行走轮后端到前端球头的最远端，预留了足够的挂载空间，同时不会因为过长导致转向时尾部扫到周边障碍物，主体块的底部距离地面的高度经过校核，在常规作业状态下不会与地面凸起的土块或者田埂发生磕碰，

　　同时也不会因为离地过高导致整机重心偏高，在坡地作业时发生侧翻。设计过程中针对铰接位置的磨损问题，所有相对转动的配合面都预留了润滑脂加注通道，日常维护时不需要拆解结构就可以完成润滑保养，轮架与主体块连接的铰接销轴采用快拆结构，需要更换不同宽度的轮组或者调整轮距时，只需要拔出销轴就可以完成轮组的更换，不需要拆卸整个主体结构，适配不同作业场景的切换需求。前端球头连接端的锁紧结构采用楔块锁紧方式，相比普通的螺栓顶紧，楔块锁紧的接触面积更大，在传递大牵引力的时候不会出现连接松脱的问题，同时拆卸时只需要松开楔块的锁紧螺钉就可以快速分离作业端头，更换不同的作业配件效率更高。整个结构的所有安装孔位都采用标准公制尺寸，配套的紧固件、轴承都可以直接采购标准件，不需要定制特殊规格的配件，降低后期的维护替换成本，各个结构件的壁厚都经过受力校核，在满足牵引强度要求的前提下尽可能减少冗余材料，控制整机的自重，避免在松软地块作业时下陷过深影响通行。
