农用轮式自卸运输拖拉机结构设计

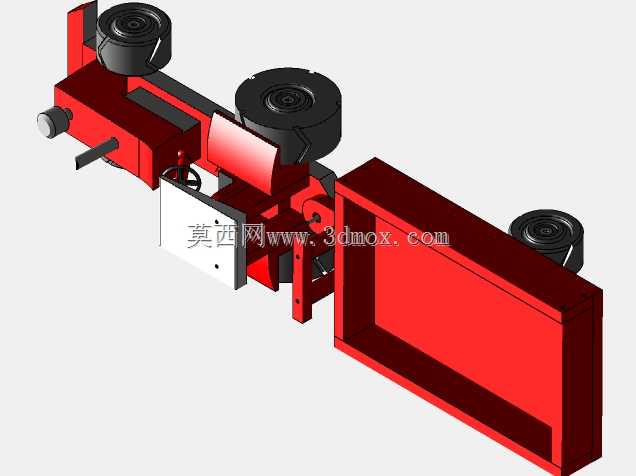

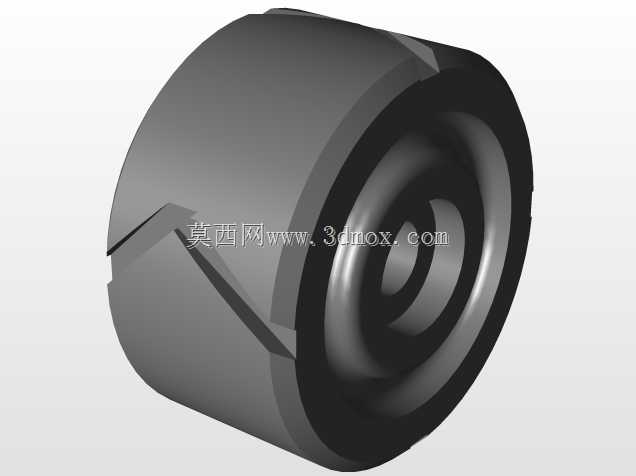

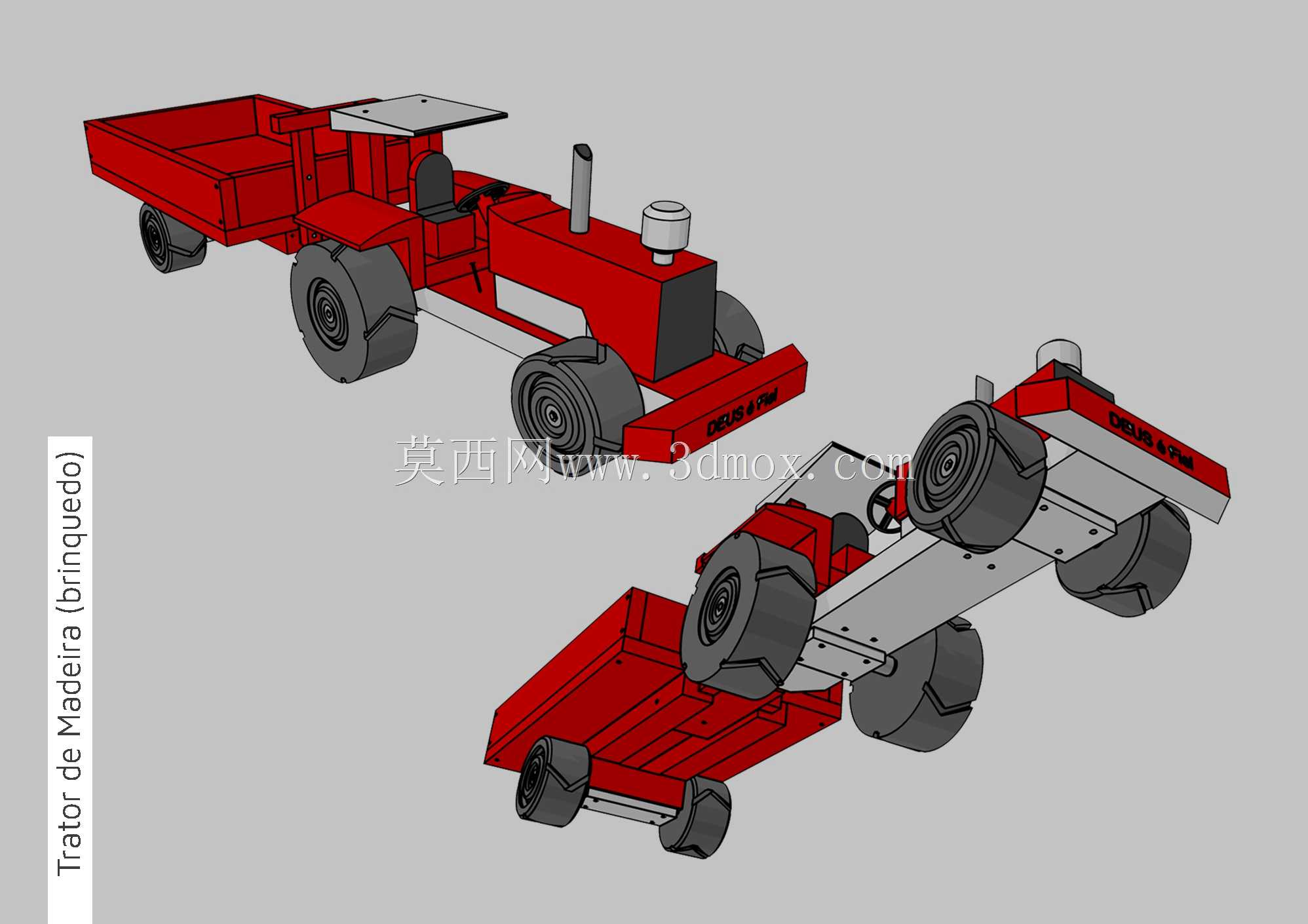

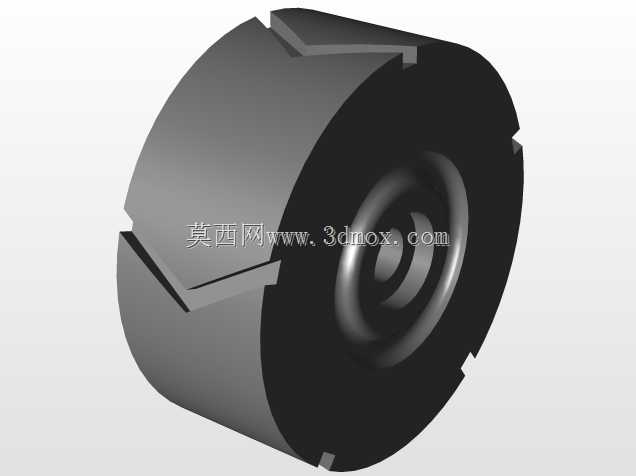

　　这款轮式农用运输设备的三维结构设计，首先要适配丘陵、平原零散地块的农资转运、农产品收获后短驳场景，同时兼顾小型土方工程的散料转运需求，在乡村机耕道、农田临时作业道这类狭窄、路面条件差的通行环境下，需要兼顾通过性与装载能力的平衡。从实际作业逻辑出发，整机采用前置动力单元、中置驾驶操作位、后置自卸货厢的经典布局，动力输出端直接连接变速箱，通过传动轴将动力传递至后轮驱动桥，大花纹深沟槽的越野轮胎选型，能够在泥泞、松软的农田表层路面提供足够抓地力，避免作业时出现打滑陷车的问题。

　　设计过程中首先框定了整机的安装边界：整机长度控制在六米以内，宽度不超过两米二，转向轮的最大转角设定为三十五度，保证最小转弯半径在五米以内，适配宽度三米左右的乡村机耕道掉头、会车需求；驾驶位采用半开放式遮阳顶棚设计，没有设置封闭驾驶室，一方面是控制整机整备质量，降低空载时的动力损耗，另一方面在南方高温高湿的作业环境下能够保证操作区域的通风性，顶棚的安装高度距离地面一米九，既能够遮挡正午直射阳光，也不会因为高度过高影响林间、果树种植区的通行。

　　货厢部分采用U型整体冲压底板结构，厢板高度设定为四十公分，常规装载状态下可以容纳两方左右的散料，后厢板采用上翻式铰接锁止结构，配合后置的液压举升油缸，最大举升角度可以达到四十五度，卸散料时能够依靠物料自重完全滑落，不需要人工额外清理厢内残留；举升油缸的安装支座设计在底盘大梁的中部位置，举升过程中整机重心始终落在前后桥之间的稳定区域，不会因为货厢举升出现整机翘头、侧翻的风险。

　　底盘大梁采用双层槽钢铆接结构，前后桥都配置了钢板弹簧减震结构，前桥为转向驱动一体化设计，转向拉杆的布置避开了轮胎最大跳动行程的干涉区域，在过坑洼路面时轮胎上下跳动不会剐蹭转向杆件；排气系统采用高位竖直布置，排气口朝向斜上方，避免作业时扬尘被气流卷入进气系统，空滤器设置在发动机舱上方的高位位置，进气口距离地面高度超过一米二，在扬尘较大的晒场、土方作业场景下能够减少灰尘进入发动机气缸，延长动力单元的保养周期。

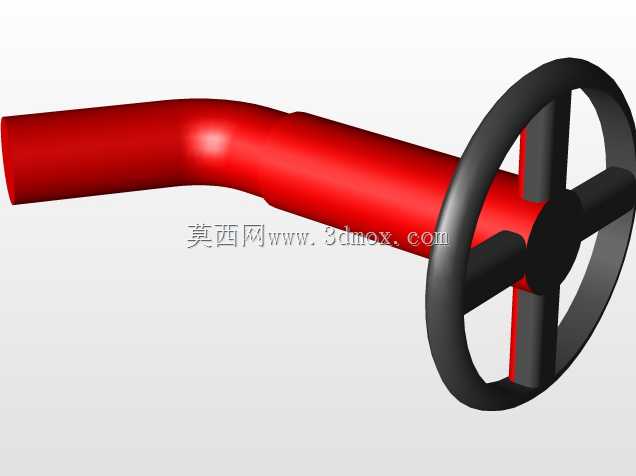

　　操作区域的布局完全贴合农用作业的操作习惯，离合、制动、油门踏板采用横向并排布置，换挡杆设置在驾驶位右侧，手制动拉杆布置在换挡杆后方，货厢举升的操作手柄单独设置在驾驶位左侧，作业时驾驶员不需要大幅侧身就能够完成所有操作；座椅采用加厚发泡填充的固定式结构，没有设置复杂的调节机构，降低故障概率，能够适配长时间连续作业的乘坐需求。

　　从结构建模的细节来看，所有铰接位置都预留了润滑脂加注口的安装空间，轮胎与轮眉之间预留了十五公分的跳动间隙，满载状态下悬架压缩到极限位置时轮胎也不会剐蹭货厢底板；前后配重的设计上，前保险杠位置预留了配重块的安装接口，在装载重货爬坡时可以加装前置配重，避免前轮抓地力不足出现转向失灵的问题；后牵引钩采用锻造式结构，固定在底盘后横梁的中心位置，能够满足拖挂小型农机具、平板拖车的牵引需求，牵引钩的最大拖拽载荷按照五吨设计，覆盖日常农用作业的绝大多数拖挂场景。

　　这款设备的结构设计没有追求过多的电子化复杂功能，所有结构件都采用常规的型材、板材加工成型，普通的乡镇农机维修网点就能够完成配件更换与故障维修，完全贴合农用设备高可靠性、易维护的核心需求，建模过程中所有配合面都预留了合理的装配公差，焊接位置都做了应力释放的结构倒角，避免长期重载作业时出现焊缝开裂、结构变形的问题。
