农用拖拉机前置防护杠结构设计

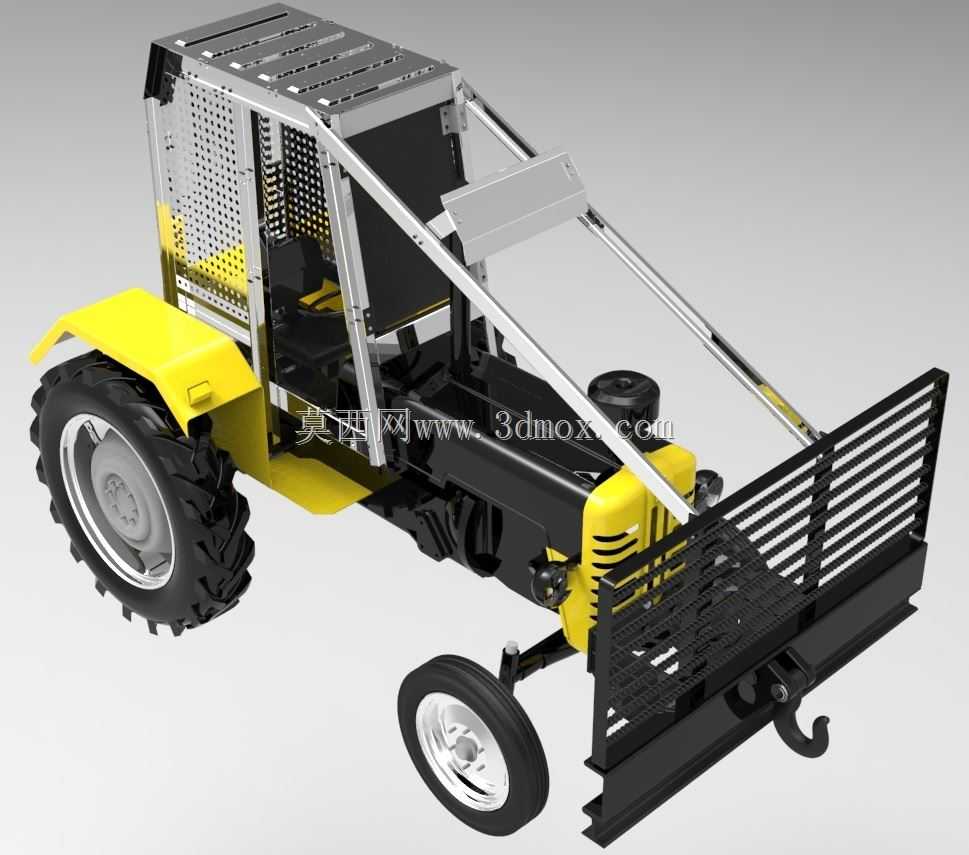

　　在丘陵山地零散地块作业的农用轮式拖拉机，日常作业场景中经常需要穿行于枝桠横生的果园林地、碎石遍布的坡地田埂，或是在转运作业中对接小型农机具，前端动力舱、散热系统以及转向拉杆等外露部件，很容易被飞溅石块、倒伏枝桠或是低速碰撞剐蹭损伤，前置防护杠的设计正是针对这类实际作业痛点展开。这套防护结构采用框架式格栅布局，主承力梁选用矩形截面型钢焊接成型，整体安装边界完全贴合拖拉机前端车架的预留安装孔位，横向宽度覆盖整个前脸散热区域，纵向高度从车架下部牵引位一直延伸到机罩中部位置，不会遮挡驾驶员前方作业视线，也不会干涉前轮最大转向角度，在左右方向打满方向时，轮胎与防护杠内侧预留了足够的安全间隙，避免转向过程中出现剐蹭。从功能设计上看，

　　下部的承力基座直接与车架纵梁前端的安装面通过螺栓刚性连接，基座下方集成了标准牵引挂钩结构，可在田间作业时挂载小型拖斗、移苗器等轻型农机具，挂钩位置经过受力校核，可满足日常短途转运的牵引载荷需求。上部的格栅结构采用等间距圆钢排布，格栅间隙经过优化，既能够阻挡大直径石块、硬质枝桠直接撞击散热片与机罩外壳，又不会过多阻挡散热气流进入水箱，保证发动机长时间重负荷作业时的散热效率。两侧的斜向支撑梁从主杠体向后延伸连接到车架侧部的加强筋位置，形成三角稳定受力结构，当发生低速正面碰撞时，冲击力可以通过主杠、斜撑分散到整个车架纵梁上，避免单点受力造成车架前端变形。设计过程中充分考虑了农机作业的维护便利性，防护杠与机罩之间预留了足够的操作空间，

　　日常检查机油液位、清理散热片杂物时，不需要拆卸整个防护结构即可完成操作；所有焊接位置都做了圆角过渡处理，避免应力集中，也减少作业过程中勾挂杂草、藤蔓的概率。表面处理采用喷塑工艺，适配农机户外作业的耐腐蚀、耐刮擦需求，颜色选用与机身黄色形成区分的黑色，作业过程中更容易观察前端障碍物距离。在安装适配性上，这套结构完全匹配对应型号拖拉机的前端安装点位，不需要对原车车架进行打孔、焊接等改装操作，通过标准紧固件即可完成装配，更换维护时单人即可完成拆装作业。针对果园作业的特殊需求，防护杠上部预留了通用安装位，可根据作业需求加装前置除草辊、小型推土铲等附属作业机具，拓展拖拉机的作业场景，不需要额外加装附属连接支架。在实际作业验证中，

　　这套防护结构可有效抵御时速5公里以内的正面硬质障碍物撞击，避免散热系统、前端液压管路出现破损，大幅降低丘陵地块作业的设备故障概率，同时格栅结构不会堆积作业中带起的泥土，日常清理只需用高压水枪冲洗即可，没有复杂的清洁死角。
