带法兰安装座的梯形内螺纹传动套结构

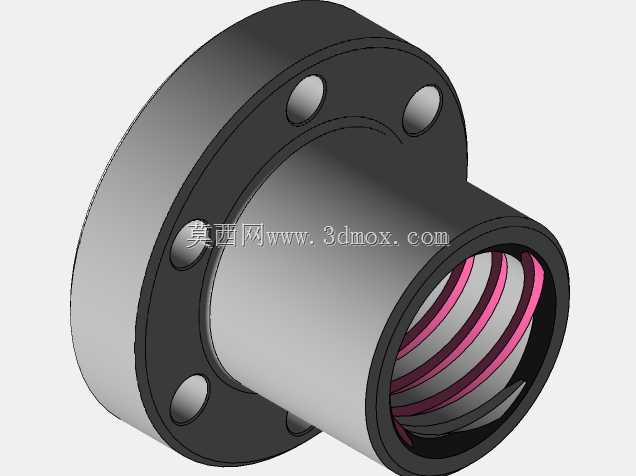

　　这款带法兰安装结构的梯形内螺纹传动套，是直线传动系统里常见的配套传动部件，日常在各类需要将旋转运动转化为直线往复运动的设备中都能见到它的身影，比如轻工输送设备的张紧调节机构、小型升降平台的传动副、工装夹具的进给调节单元，甚至部分检测仪器的位移调整结构里，都会用到这类梯形螺纹传动构件。梯形螺纹本身的牙型角特性决定了它的传动效率虽然不如滚珠丝杠，但胜在结构简单、自锁性能可靠，不需要额外加装制动结构就能在静止位置保持锁止，对于低速重载、不需要频繁高速往复的传动场景来说，实用性非常突出。从结构设计来看，这款传动套采用一体式法兰安装结构，法兰端面上均匀分布了六个安装通孔，安装时可以直接通过螺栓将整个传动套固定在设备的安装立板或者机架端面上，

　　不需要额外设计支撑座来固定螺母本体，大幅简化了安装端的结构设计，也能减少装配时的同轴度调整工作量。法兰与套筒本体采用一体式加工成型，没有拼接焊缝或者装配接缝，整体刚性更好，在承受轴向传动载荷的时候，不会出现连接部位松动或者形变的问题。内孔部分加工的是TR30x6规格的梯形内螺纹，四牙啮合的设计能够让螺纹副的接触面积更均匀，传动过程中每个牙面承受的载荷分布更合理，避免局部牙面应力集中导致的过早磨损，相比单牙或者双牙啮合的传动螺母，承载能力有明显提升，也能延长整套螺纹副的使用寿命。套筒部分的长度经过匹配设计，既保证了螺纹啮合的有效长度足够，不会因为啮合长度过短导致传动卡顿或者螺纹滑牙，

　　也不会因为套筒过长增加不必要的结构重量和安装空间占用。内螺纹的牙面粗糙度控制在合理区间，既保证传动过程中转动顺畅，不会出现卡滞感，也能在配合润滑脂使用的时候，在牙面形成稳定的油膜，降低长期往复运动的磨损速率。在实际选型应用的时候，需要注意安装端的法兰止口尺寸要和设备安装板的定位孔匹配，保证传动套安装完成后，内螺纹的轴线和配套丝杠的轴线同轴度误差控制在允许范围内，避免出现别劲、磨损加快的问题。安装孔的分布圆直径是固定的，设计安装板的时候需要对应预留螺栓过孔的位置，螺栓拧紧的时候要采用对角分次拧紧的方式，避免法兰面受力不均导致套筒轴线偏斜。这类梯形螺纹传动套在使用过程中，不需要像滚珠螺母那样定期复杂维护，只需要定期在螺纹牙面涂抹润滑脂，

　　就能保证长期稳定运行，对于一些维护不便、对成本控制要求较高的设备场景来说，是非常合适的传动部件选择。相比其他类型的直线传动螺母，这种带一体式法兰的梯形螺纹套安装便捷、结构可靠、自锁性能优异，在低速进给、位置调节、重载顶升的各类设备结构中都有非常广泛的适配性，设计建模的时候也充分考虑了加工工艺性，法兰外圆、套筒外圆和内螺纹的同轴度公差可以通过一次装夹加工保证，降低了加工过程中的装夹找正难度，适合批量加工生产。
