C型螺旋锁紧格兰波夹持工装结构

　　在机加工小零件装夹、钣金件临时定位、木工拼合施压、维修场景的零部件固定作业里，这类C型螺旋夹持结构是一线作业人员接触频率极高的通用工装，和常见的快速夹钳相比，它的锁紧力输出更线性，可适配的夹持厚度范围更宽，没有快速夹钳的行程死点限制，哪怕是夹持厚度偏差较大的毛坯件，也能通过螺杆的旋进旋出调整到合适的压紧力度，不会出现夹不紧或者行程不够无法卡入的问题。从结构设计逻辑来看，整个夹体采用C型开口的框架结构，框架的弧形过渡段做了等强度的截面设计，在螺杆施加最大锁紧力的时候，框架开口处的变形量控制在千分之三以内，避免长期受力后框架出现塑性变形导致开口张合失效，框架的两个夹持端面做了平行度公差约束，锁紧后两个端面的平行度误差不超过0.05mm，

　　保证被夹持工件不会因为压合面倾斜出现局部应力集中夹伤工件表面的情况。锁紧组件采用梯形传动螺纹，和普通三角螺纹相比，梯形螺纹的牙根强度更高，传动过程中受力更均匀，长期反复旋拧不会出现滑牙问题，螺杆末端搭配了可转动的压头，压头和螺杆端面之间设置了止推垫片，旋紧螺杆的时候压头不会跟着螺杆一起转动，避免压头旋转摩擦刮花被夹持工件的表面，压头的端面做了防滑网纹处理，和工件接触的时候可以增大静摩擦力，哪怕夹持表面有少量油污也不会出现夹持打滑移位的问题。配套的旋拧杆采用插装式设计，穿在螺杆末端的通孔里，不需要额外搭配扳手就可以手动施加锁紧力，旋拧杆的长度经过力矩匹配设计，普通人单手施加力量的时候，螺杆输出的锁紧力刚好可以满足常规金属件装夹、板材拼合的压力需求，不会因为力臂过长导致旋拧力矩过大压坏脆性工件，也不会因为力臂太短锁不紧工件。从安装适配边界来看，这类夹持工具不需要额外固定基座，属于便携式手动工装，C型开口的深度决定了它可以从工件边缘探入的最大距离，常规规格的该类夹钳开口深度在80-150mm区间，最大开口行程在100-200mm区间，可以覆盖绝大多数小中型零件的临时夹持需求，不管是焊接作业时固定两个对接的钣金件，还是胶粘作业时给拼合面施加持续的压合力，或是机加工台面上临时固定小型待加工工件，甚至是设备维修时临时固定松脱的零部件，它都能快速完成装夹，不需要复杂的调试步骤。设计这类结构的时候，首先要核算C型框架的受力变形量，

　　框架的截面厚度要根据额定锁紧力做有限元校核，避免受力最大的弧形过渡段出现应力集中断裂的问题，其次是螺纹副的选型，必须选用传动效率合适、牙根强度足够的梯形螺纹，不能用普通连接用的三角螺纹替代，否则反复受力后很容易滑牙失效，压头部分的转动结构要做防脱设计，避免螺杆旋出的时候压头掉落丢失，旋拧杆的两端要做墩头处理，防止施力的时候旋拧杆从通孔里滑出划伤作业人员。实际使用场景里，这类夹钳的适配性极强，五金加工车间里可以用来临时固定待钻孔的小型工件，不需要把工件搬到台虎钳上装夹，减少工件转运的时间；钣金焊接工位可以用来对齐拼接的板材缝隙，配合点焊快速定位，不需要额外的定位工装；家装木工场景里可以用来固定拼合的木构件，等待胶水固化的时候持续施压，

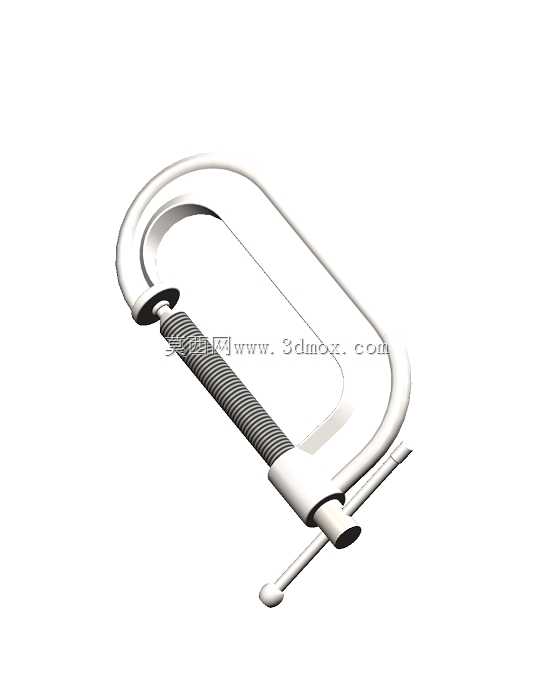

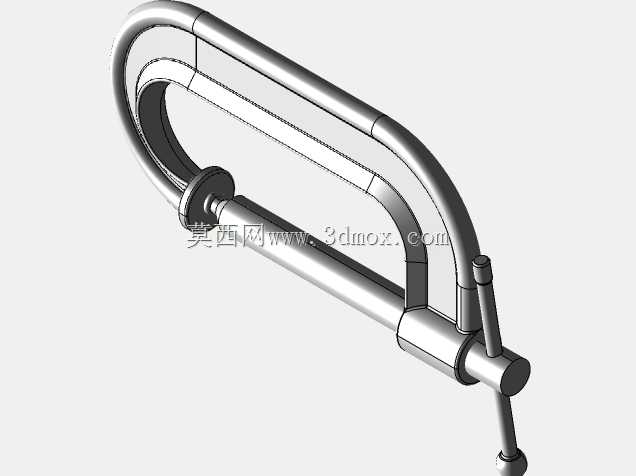

　　保证拼缝严密；甚至在管道维修、线束固定等临时作业场景里，它也能作为临时固定工具使用，适用场景覆盖了机械加工、装修施工、设备维保、手工制作等多个领域。和台虎钳这类固定安装的夹持工具相比，它的便携性优势非常明显，重量只有1-2kg，可以随意放到工具包里带到作业现场，不受安装位置的限制，和快速F夹相比，它的结构强度更高，锁紧力更大，夹持更稳定，不会因为振动出现松脱的问题。在建模过程中，要重点还原C型框架的弧形过渡曲面，保证曲面的曲率连续，避免出现应力集中的建模缺陷，螺纹部分可以采用简化的修饰螺纹特征，不需要做全牙型建模，保证装配关系正确即可，压头和螺杆之间的转动配合要预留合适的间隙，还原实际结构的活动自由度，旋拧杆和螺杆通孔之间采用间隙配合，可以模拟实际使用时旋拧杆转动、滑动的状态，整个模型的装配关系完全按照实际产品的装配逻辑搭建，每个零件的配合边界都和实物一致，可以直接用来做工装选型的参考，也可以作为教学案例讲解手动夹持工装的结构设计逻辑。
