复古轮式迷你加农炮结构设计作品

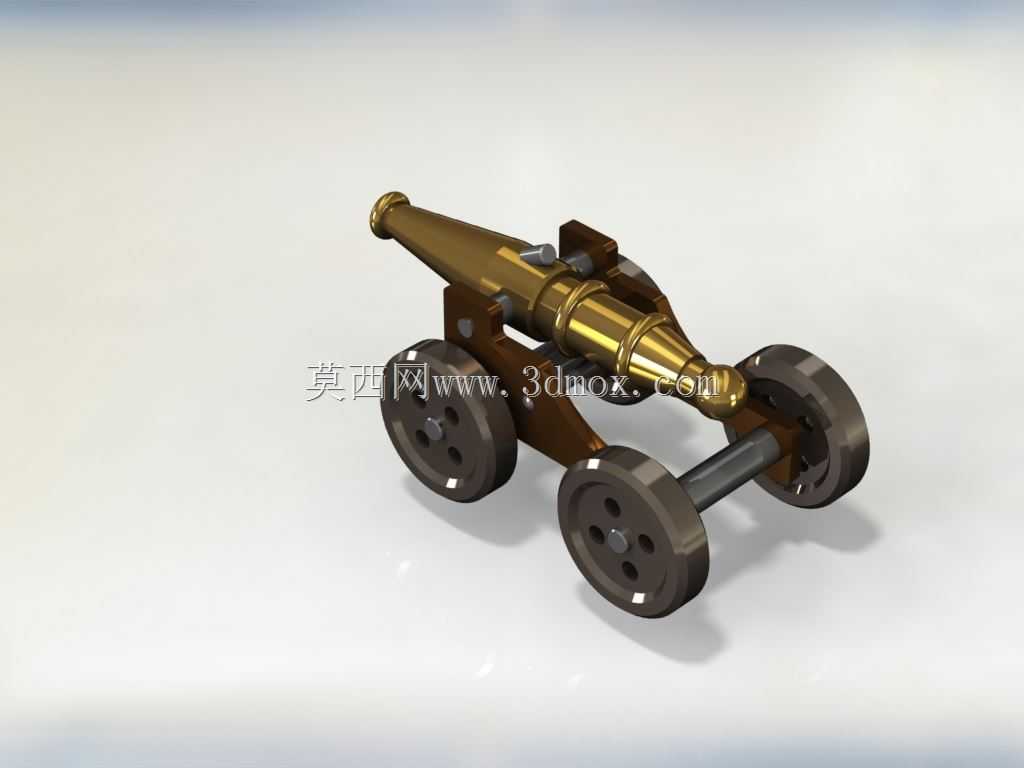

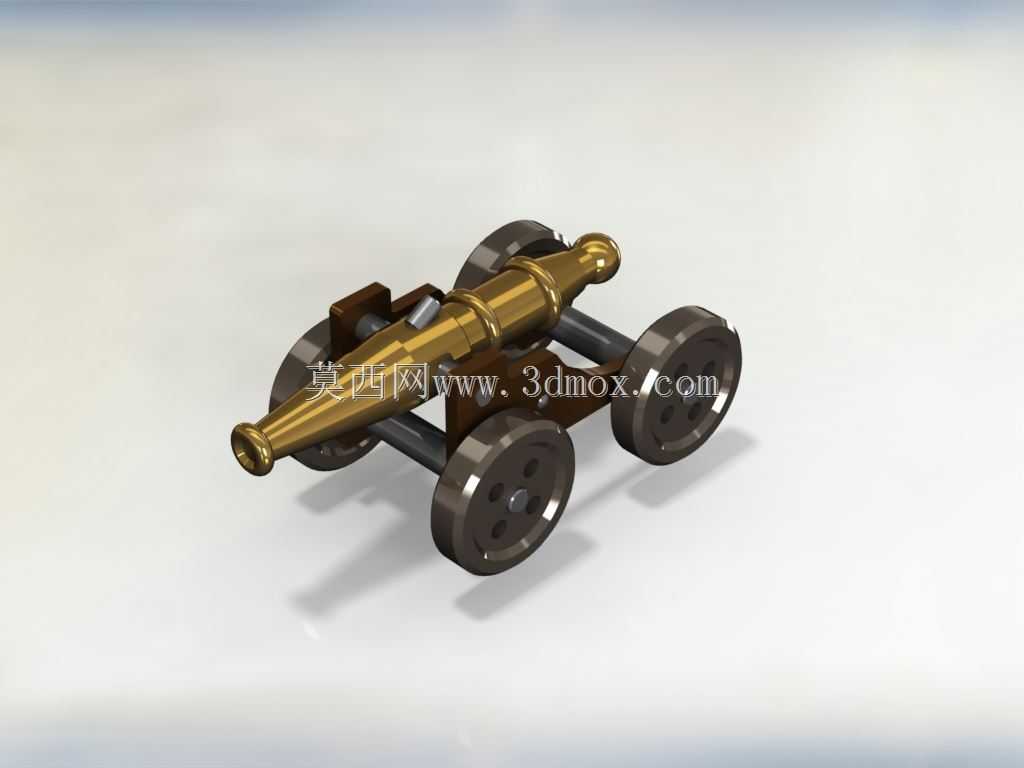

　　这款迷你加农炮的三维结构设计，最初的构思来源于近代野战加农炮的等比例缩小复刻，在做结构拆解的时候首先要处理炮身与炮架的受力匹配问题，区别于大口径实战火炮的后坐缓冲需求，缩小后的模型不需要承担实际发射的强冲击载荷，但结构上依然保留了原品的俯仰调节、轮式移动的核心功能逻辑。炮身部分采用整段式黄铜质感的筒体设计，炮尾做了加厚的封堵结构，炮口位置做了外扩的喇叭口收边，既还原了古炮的外形特征，也在结构上避免了薄壁端口的应力集中问题，炮身中部设置了两个对称的耳轴结构，直接卡装在炮架的上部支座内，耳轴与支座之间预留了微小的转动间隙，能够实现炮身在一定角度范围内的俯仰调整，模拟真实火炮的射角调节动作。炮架部分采用了双纵梁的框架结构，

　　纵梁前段向上翘起形成拖架形态，后段直接承接炮身的后坐限位，纵梁之间设置了横向的连接轴，用来安装两侧的行走轮组，轮组采用了厚重的实心轮结构，轮面做了均匀分布的螺栓孔细节还原，轮轴与纵梁之间采用间隙配合，保证轮子能够顺畅转动，模拟火炮的拖行移动状态。从应用场景来看，这类缩小比例的古炮结构模型，一方面可以作为文创摆件的结构原型，用于桌面装饰、军事主题展陈的实物打样，另一方面也可以作为机械建模教学的典型案例，用来演示轴类配合、框架结构装配、运动副约束的基础建模逻辑。在做外形尺寸与安装边界的考量时，整体结构的长宽高比例严格参考真实加农炮的尺寸比例缩放，炮身长度占整体总长的六成左右，轮组的直径设置为炮身最大外径的2.2倍，保证放置时的重心稳定，

　　不会出现侧翻问题，炮架底部的支撑面做了平整处理，不需要额外的固定结构就可以平稳放置在水平台面上，俯仰调节的角度范围控制在负5度到正30度之间，避免角度过大时炮身与炮架出现结构干涉。设计过程中没有添加多余的冗余结构，所有外露的零件比如炮身的固定卡箍、轮轴的端盖、炮架的连接铆钉都做了1:1的细节还原，卡箍采用抱箍式结构套在炮身外侧，通过两个小螺栓与下方的炮架纵梁连接，既起到固定炮身的作用，也还原了古炮的装配细节，轮组的轮毂位置做了凸起的轴套结构，刚好套在轮轴的两端，不需要额外的紧固件就可以实现轮组的轴向限位，装配逻辑简单合理，符合小比例模型的拆装需求。从结构强度的角度来看，所有受力部位比如耳轴与炮架的连接位置、

　　轮轴与纵梁的配合位置都做了局部的加厚处理，即使采用树脂3D打印的方式制作实物，也不会出现常规把玩情况下的断裂问题，各个运动部件的配合间隙预留了0.1到0.2毫米的余量，既不会出现松动晃荡的问题，也不会因为加工误差导致运动卡滞。整体结构没有复杂的曲面造型，大部分零件都是规则的回转体或者板件结构，建模过程中可以通过拉伸、旋转、切除这些基础特征完成，非常适合刚接触三维建模的从业者练习装配体配合、工程图导出的基础操作，同时还原度足够的外形细节也能满足文创产品打样、展陈模型制作的实际需求。
