燃气用液体阻断式汽化器结构设计

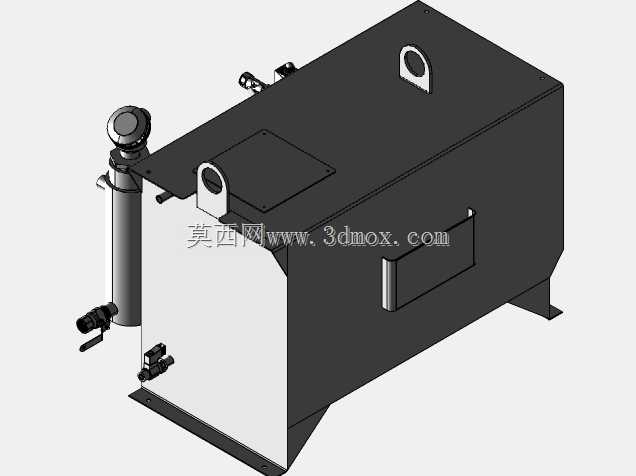

　　在中小规模燃气供气站点、分布式能源配套供气单元、小型工业燃气用户端的供气系统中，这类集成式液体阻断汽化装置承担着核心的介质状态转换与安全防护作用，区别于传统开架式或水浴式大型汽化设备，该款装置采用集成撬装结构设计，将汽化换热、气液分离、压力调控、安全阻断等功能模块整合在同一安装基座上，大幅缩减了现场安装的管路拼接工作量，也降低了多组件分散布置带来的泄漏风险点。从结构布局来看，主体储液换热舱采用矩形焊接箱体结构，箱体顶部设置两个对称的吊装吊耳，吊耳的开孔尺寸与承重厚度按照满液状态下的整体重量核算，满足车间内行车转运以及现场吊装就位的承重要求，箱体底部采用折边焊接的安装底脚，

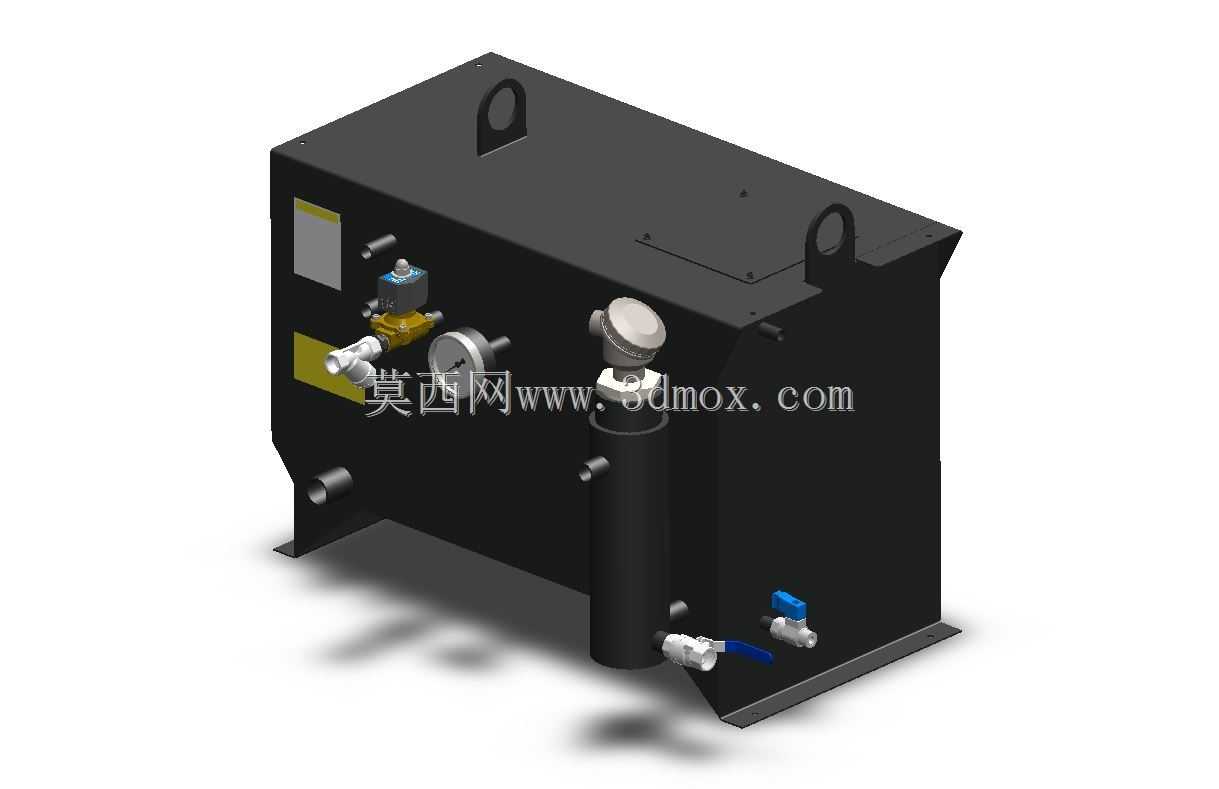

　　底脚上预留的安装孔位可直接与现场预制的混凝土基础或钢制支架通过螺栓紧固，无需额外焊接固定，适配不同现场的安装条件。箱体侧面集成的立式过滤分离组件，承担着液态介质汽化过程中的杂质拦截与气液两相分离作用，避免未完全汽化的液态介质进入下游供气管网，造成下游调压设备冰堵或者燃烧器工况异常，分离组件上设置的液位检测接口可实时监测内部积液位置，当积液达到设定阈值时可通过底部的排污阀排出残留液体，排污阀采用带锁柄的球阀结构，防止误操作导致的介质泄漏。装置正面布置的调压控制组件，包含进气控制阀、压力显示表、出口调节阀等部件，所有阀件的操作手柄均朝向操作侧预留足够的操作空间，操作人员站在装置正面即可完成所有阀门的启闭操作与压力参数读取，

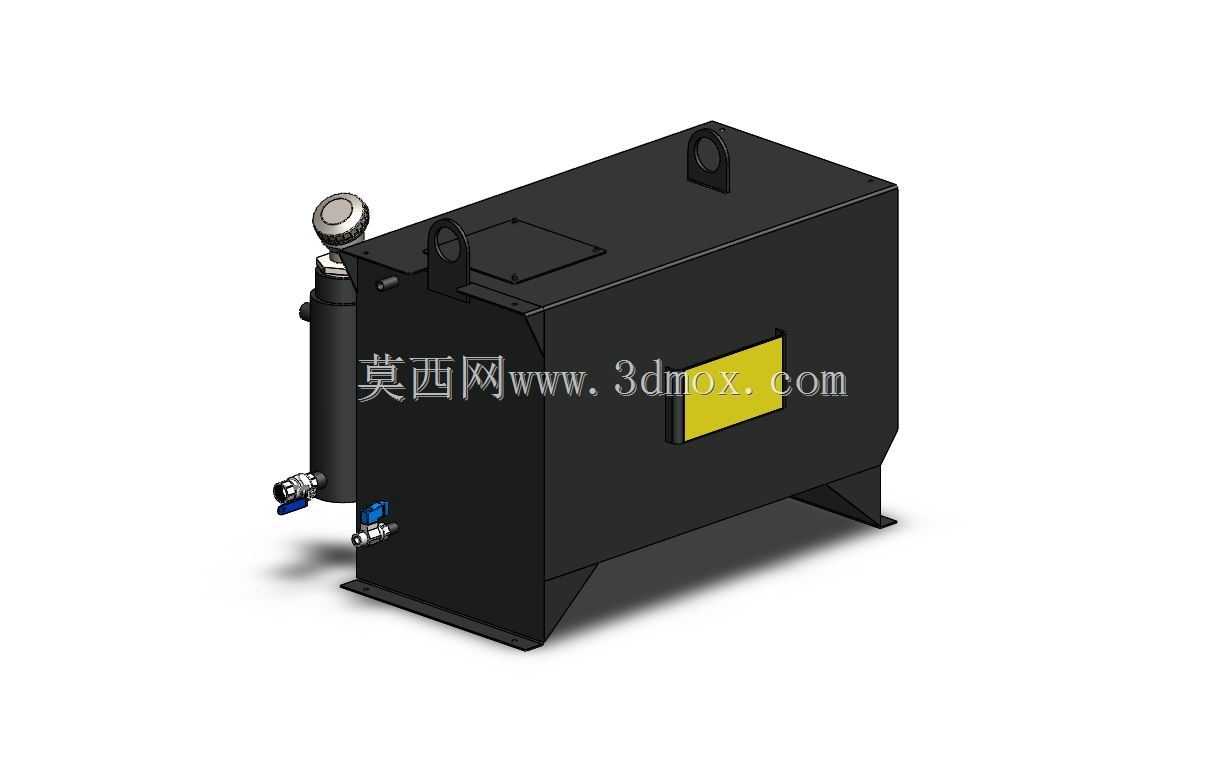

　　无需绕行至装置侧面或背面，符合现场运维的操作习惯。管路接口全部采用标准管螺纹连接，不同通径的接口对应不同的介质流向，进气接口位于箱体下部，接入来自储液罐的高压液态介质，经过箱体内部的换热流道完成吸热气化后，介质进入立式分离组件完成气液分离，再经过调压阀组将压力调整至下游管网要求的供气压力，最终从上部的出气接口接入用户供气管网。设计过程中充分考虑了装置的户外使用场景，箱体外部的焊接焊缝全部做连续密封焊处理，外表面采用耐候性黑色喷涂处理，可适应户外日晒雨淋的使用环境，避免长期使用后的箱体锈蚀问题。箱体侧面预留的黄色标识区域用于标注介质流向、安全警示信息以及接口规格，方便现场安装人员快速识别管路连接方向，减少接反管路的施工失误。

　　从安装边界来看，装置整体的长宽高尺寸适配小型供气站的撬装台位布置，侧面预留的检修空间不小于300mm，正面操作空间预留不小于800mm，满足日常运维的操作空间要求，装置顶部的吊耳高度不超出整体运输限界，可直接采用普通货运车辆完成运输，无需办理超限运输审批。在功能实现上，该装置自带的液体阻断结构可在下游管路出现异常超压或者介质倒流时，自动切断介质通路，避免液态介质大量涌入下游管网造成安全事故，相比传统外置式切断阀的布置方式，集成式的阻断结构响应速度更快，密封可靠性更高，减少了外部连接管路的泄漏点。装置上配置的压力显示表采用径向安装方式，表盘朝向操作人员的常规站立视角，读数时无需弯腰或侧身，可直观掌握当前的出口供气压力，判断装置运行工况是否正常。所有外接管路的接口位置都做了加强焊接处理，避免管路连接时的扭矩造成接口处焊缝开裂，接口的螺纹精度符合通用管螺纹标准，可直接与市面上常规的镀锌钢管、不锈钢管进行连接，无需定制特殊转接头。在实际选型应用中，该款装置适用于液化石油气、沼气等多种气态介质的汽化供气场景，针对不同介质的汽化温度差异，可通过调整内部换热流道的长度来适配不同的换热效率要求，无需改动整体外部结构，具备较强的工况适配性。
