直角法兰连接式流体输送泵结构设计

　　在化工流体输送、中小型液压站回路、水处理管路分支等场景里，经常会遇到管路呈90度转向且需要直接接入动力输送单元的需求，常规直列式泵体往往需要额外搭配弯头管件才能完成转向连接，不仅增加了管路接头数量，也会提升流体沿程阻力与泄漏风险，这种直角法兰结构的泵体正是针对这类安装场景开发的结构形式。从实际使用角度看，这类泵体的核心作用是在完成流体增压输送的同时，直接实现管路的90度转向衔接，省去额外的转向管件，让管路布局更紧凑，尤其适合安装空间局促、管路走向垂直交错的设备内部布局。

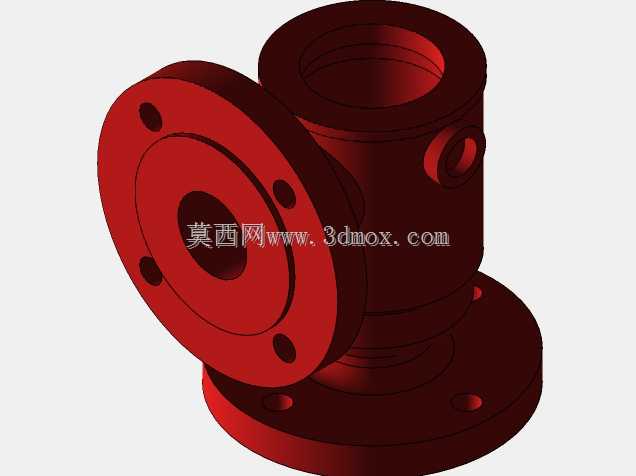

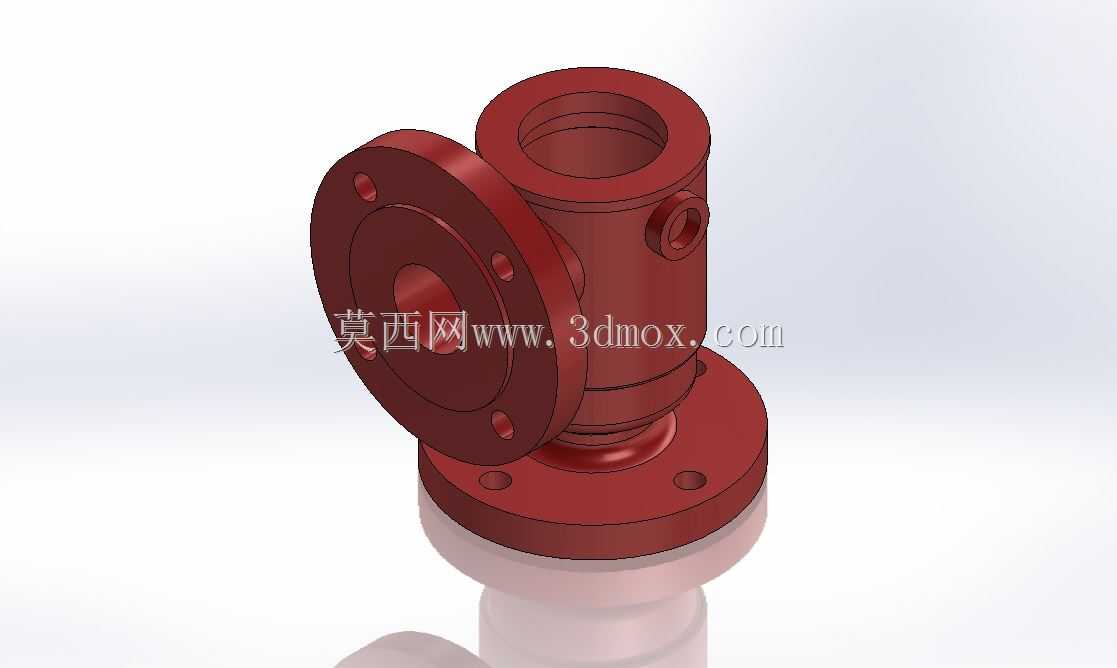

　　从结构设计逻辑来看，整个泵体采用上下法兰加侧方法兰的三接口布局，底部法兰用于和驱动端或者安装基座做固定连接，顶部法兰用于对接垂直走向的输出管路，侧方的大尺寸法兰则对接水平方向的输入管路，三个接口的法兰端面都设计了均匀分布的螺栓孔，安装时可以通过螺栓配合密封垫片实现端面静密封，避免流体泄漏。泵体的主体流道采用平滑过渡的直角型腔设计，没有突兀的直角折角，能减少流体在转向过程中的湍流与压力损失，提升输送效率。泵体侧壁预留的小型螺纹接口，可用于接装压力检测元件或者排气阀，方便日常运维时的压力监测与启动前的排气操作，避免气蚀影响泵的运行稳定性。

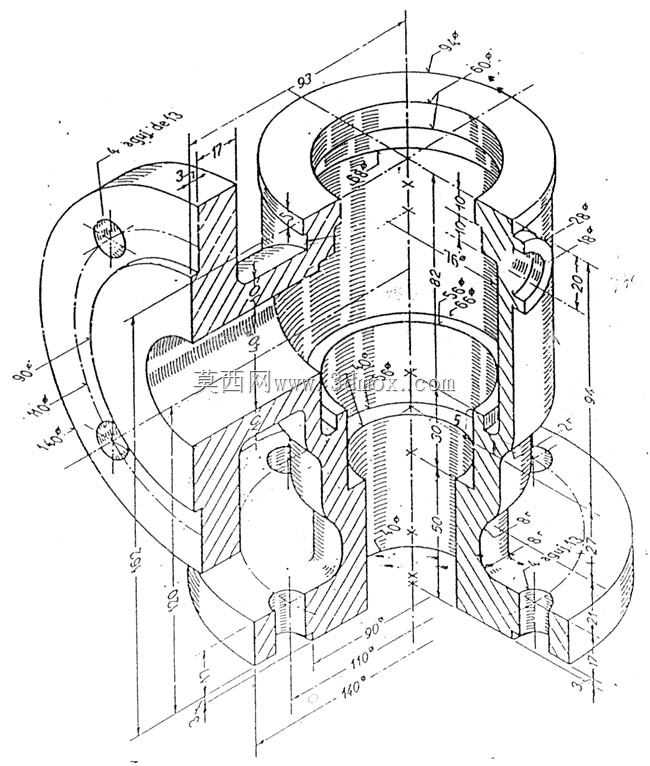

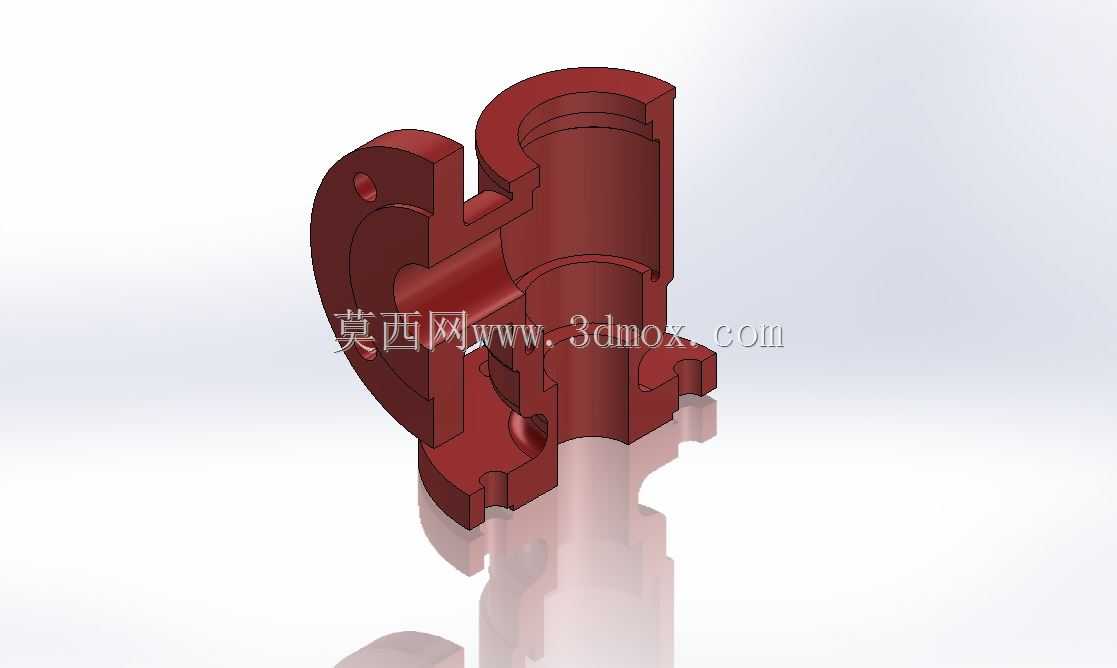

　　在安装边界方面，设计时需要重点关注三个法兰的螺栓孔分布圆直径、法兰端面的平面度要求，侧方法兰与底部法兰的垂直中心距是安装时的核心尺寸参数，直接决定了和周边管路、基座的适配性。建模过程中，法兰端面的密封槽结构、螺栓孔的位置度公差都需要严格控制，避免安装时出现螺栓无法穿入、密封面贴合不严的问题。泵体的壁厚设计需要结合额定工作压力做校核，尤其是流道转向处的壁厚，要避免压力波动带来的结构应力集中，同时法兰根部做了圆弧过渡处理，减少应力集中带来的开裂风险。

　　这类结构的泵体在实际选型适配时，不需要额外配置90度弯头来改变管路走向，能有效缩短管路安装长度，减少接头数量也就降低了潜在的泄漏点，在紧凑型液压系统、小型化工加料管路、循环水支路等场景下的适配性很强。建模时需要注意流道内部的曲面顺滑度，不能有建模残留的凸起或者凹坑，否则实际运行时容易造成流体扰流，甚至残留介质杂质，影响输送介质的洁净度或者长期运行的稳定性。法兰连接面的粗糙度需要满足密封要求，和垫片接触的区域不能有划痕或者凹凸缺陷，否则会直接影响密封效果。另外侧壁的小型接口的螺纹规格需要和常规的检测元件匹配，方便用户后期加装监测配件，不需要额外做转接加工。从结构强度角度，整个泵体的材质如果采用铸钢或者不锈钢铸造，需要在建模时预留合适的加工余量，尤其是法兰端面、流道配合面的加工余量，确保后期机加工后能达到设计尺寸要求，同时避免铸造缺陷出现在承压区域，影响泵体的耐压能力。
