液压传动用轴装式柱塞泵结构三维模型

　　在各类液压传动系统的布局设计中，轴装式结构的液压泵往往是紧凑化安装方案里的核心选型，这类泵直接依托传动轴完成动力输入与定位，省去了额外的联轴器安装空间，在小型液压站、工程机械执行端供液回路、机床夹具夹紧动力单元这类对安装空间有严格限制的场景中应用十分广泛。从实际工况适配来看，这类轴泵需要持续为液压回路提供稳定压力的工作介质，既要承受输入轴端传递的交变扭矩，还要适配液压油持续冲刷带来的温度变化与压力波动，因此结构设计上的每一处细节都直接关联设备的运行可靠性。

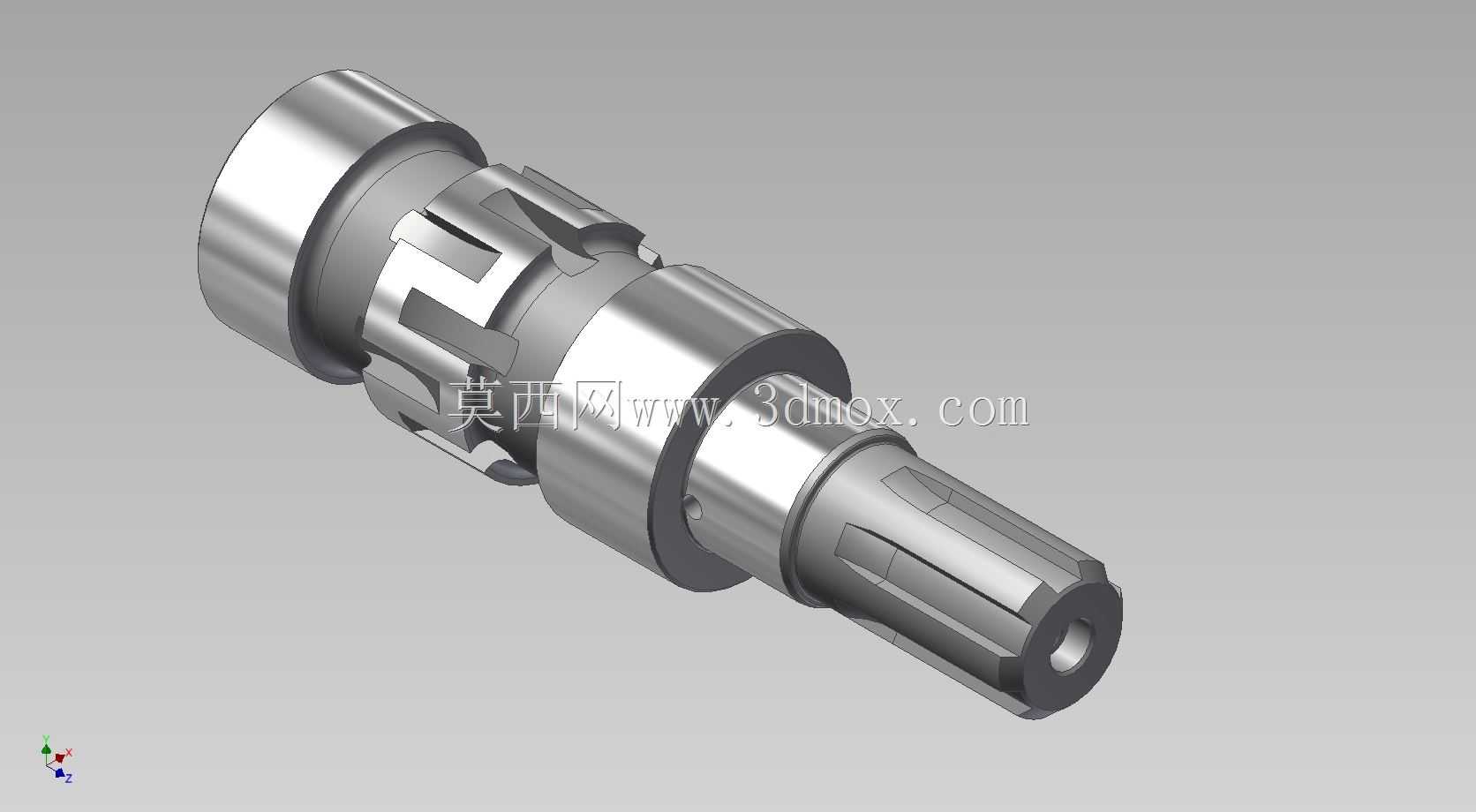

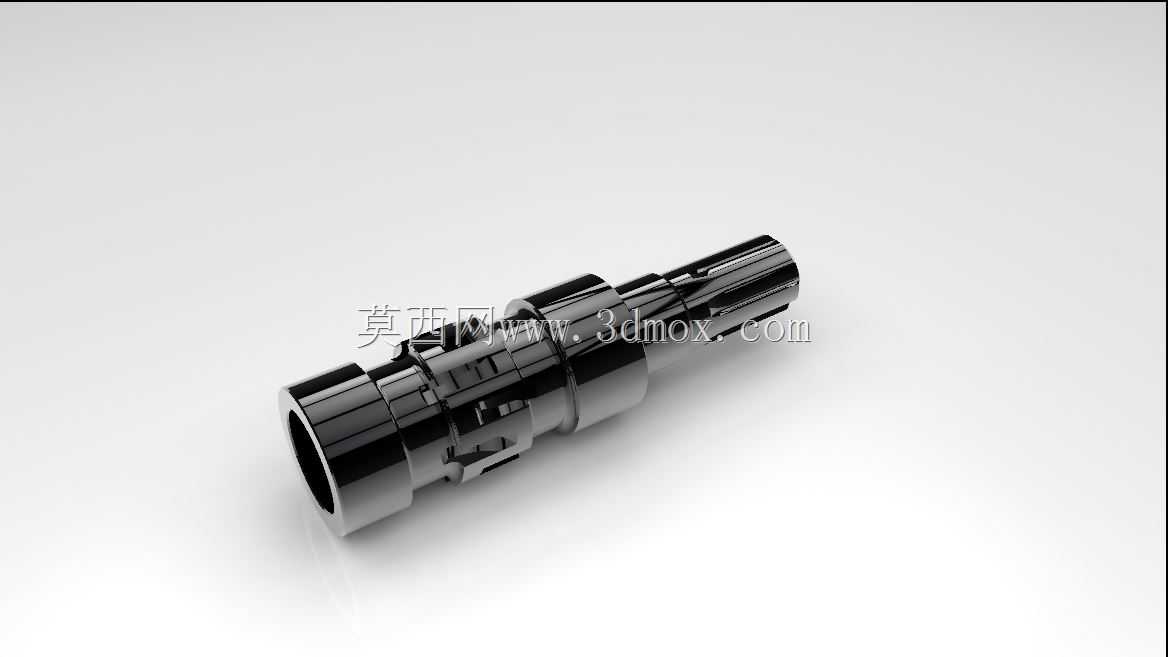

　　从结构设计思路来看，该轴泵采用同轴集成式布局，动力输入段设计为带键槽的花键轴结构，可直接与驱动电机的输出轴或者传动箱的动力输出端配合，花键的多齿接触设计能够均匀传递扭矩，避免单键连接带来的应力集中问题，适配频繁正反转或者带载启动的工况需求。泵体的核心工作段采用嵌套式缸体与柱塞配合结构，外壳的阶梯式圆柱面分别对应定位安装面、密封配合面与外部防护段，不同轴段的直径差经过严格计算，既保证装配时的导向性，也为密封件的安装预留了标准槽位，避免工作过程中液压油从轴端泄漏。

　　在安装边界的设计考量上，该轴泵的整体轴向尺寸经过压缩，输入端轴伸长度适配标准电机轴孔的配合深度，泵体最大外圆直径匹配常规液压阀组的安装间距，不需要额外改造安装基座即可直接替换同规格的老旧泵体。泵体表面的槽型结构一方面是为了减轻整体重量，另一方面也作为液压油的散热辅助结构，在持续工作时能够增大与空气的接触面积，带走部分介质传导的热量，降低密封件的老化速度。端部的连接法兰面设计有均匀分布的定位销孔与螺栓孔，安装时可通过定位销快速完成同轴度找正，避免偏心安装导致的轴封磨损与异常振动。

　　从功能特性来看，该结构的轴泵在额定工作转速下能够输出稳定的流量，内部的流道经过平滑过渡处理，减少液压油在泵腔内的湍流损失，降低工作过程中的噪音与振动。柱塞与缸体的配合段采用高精度间隙配合设计，既保证相对运动的顺畅性，也能将内部泄漏量控制在允许范围内，保障容积效率。轴端的密封结构采用组合式密封设计，外侧的防尘圈能够阻挡环境中的粉尘、铁屑进入密封腔，内侧的耐压密封圈能够承受系统的背压，避免液压油渗漏，适配车间加工环境、户外工程机械作业等多尘的使用场景。

　　在三维建模的细节处理上，该模型完整还原了泵体各零件的装配关系，包括花键齿形的精确轮廓、密封槽的尺寸公差、各轴段的倒角与退刀槽结构，甚至外壳上的安装标识凹痕都做了对应还原，能够直接用于液压系统的装配干涉检查、安装布局模拟，也可以作为液压元件教学、结构拆解演示的数字化载体。对于进行液压站整体设计的工程师而言，该模型的外形尺寸与安装接口完全符合行业通用规格，在进行三维布局时可以直接调用，不需要重新测绘建模，能够大幅缩短设计阶段的周期，同时也能提前验证泵体与周边管路、阀件、电机的安装间隙，避免实际装配时出现干涉问题。在设备改造场景中，这类精准的轴泵模型还可以用于模拟替换旧泵的适配性，提前核对轴伸尺寸、法兰安装孔位、进出油口位置，减少现场改造的试错成本。
