异径多孔对接法兰管结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:565752
  • 异径多孔对接法兰管结构设计
  • 异径多孔对接法兰管结构设计
  • 异径多孔对接法兰管结构设计

  在流体输送、气动回路、小型液压支路以及仪器仪表配套的管路系统中,这类异径多孔法兰管的应用场景覆盖了从实验室小型试验装置到工业生产线辅助管路的多个环节,不同于常规等径直法兰管,它的核心作用是实现两个不同通径、不同安装孔位布局的管路元件之间的刚性对接,同时承担管路接口的密封承压、位置固定以及流体导向的功能,避免了管路转接过程中额外加装变径接头带来的泄漏点增加、安装空间冗余的问题。从实际使用的工况来看,这类法兰管常被用在传感器安装支路、小型设备的介质进出端,比如流量传感器的旁通管路、压力检测点的引压通路,还有小型气动执行元件的进出气连接段,这些场景下管路通径不大,但对接口的对接精度、密封可靠性有较高要求,一旦法兰对接面出现平行度偏差,很容易在带压工况下出现介质渗漏,尤其是输送低压气体、洁净液体的场景,渗漏不仅会造成介质损耗,还可能影响配套检测元件的测量精度。

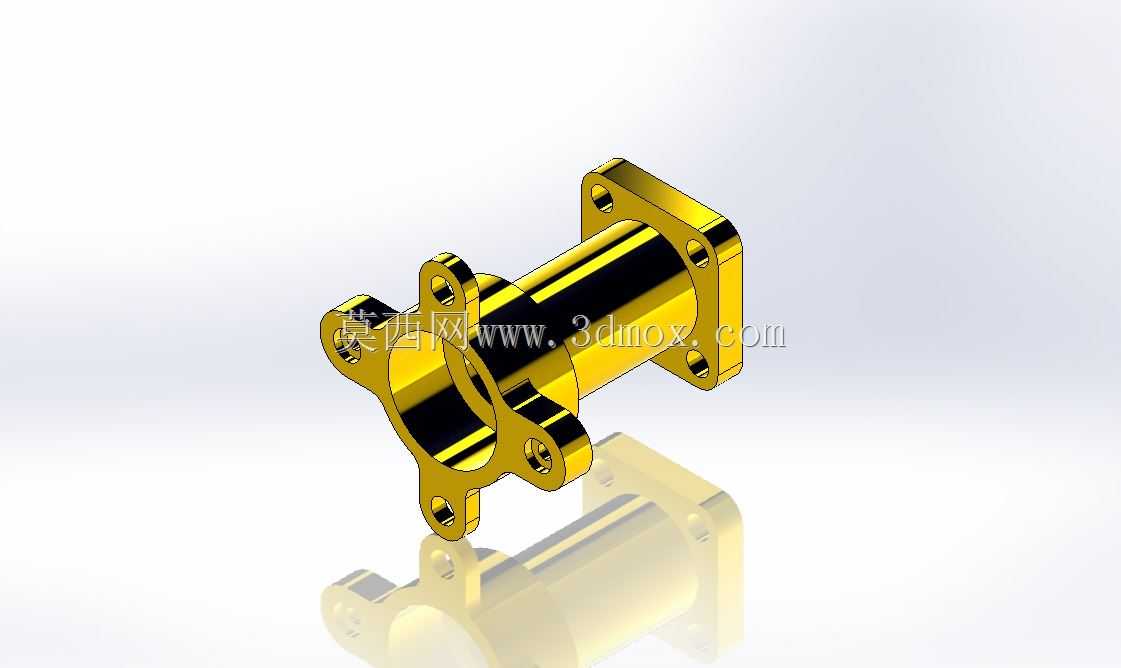

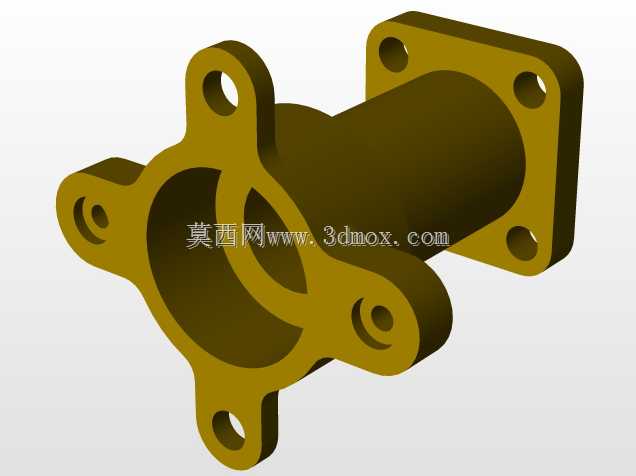

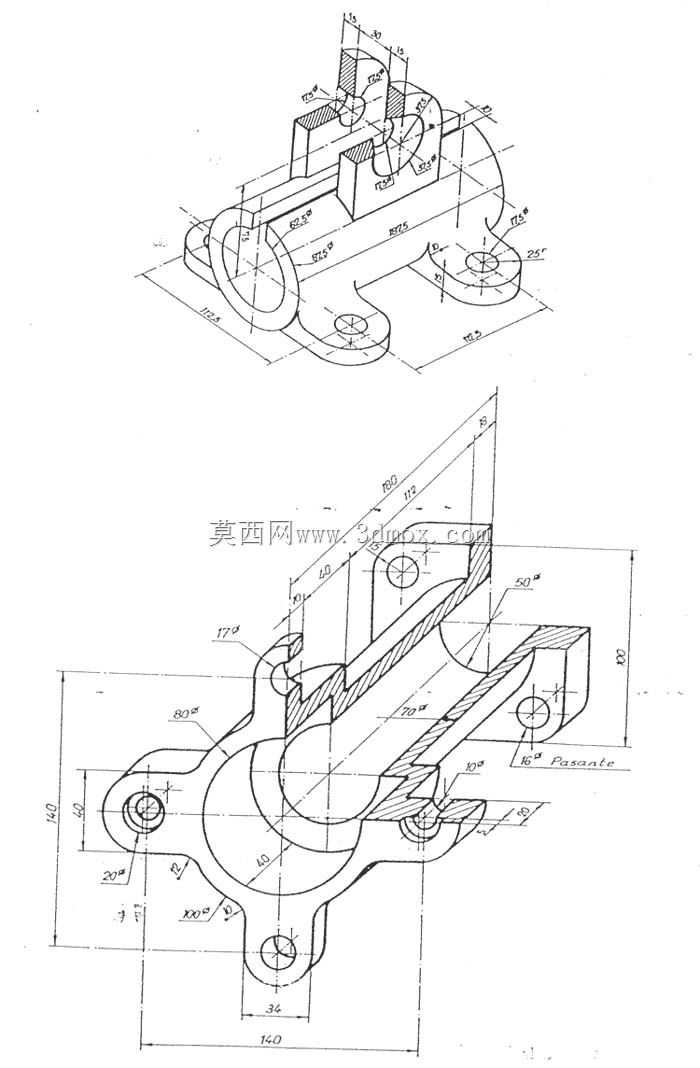

  设计这类法兰管的时候,首先要确定两端法兰的安装边界,一端是三耳式的法兰结构,三个安装孔呈120度均匀分布,这种布局适合安装空间局促、无法布置完整四方法兰的场景,三个固定点即可实现稳定的压紧固定,减少安装时的螺栓操作空间需求;另一端是常规的方形四孔法兰,四个安装孔对称分布,适配通用的标准法兰接口,方便和常规管路阀件、设备接口直接对接。管身部分采用变径结构,从三耳法兰端的较小通径平滑过渡到四方法兰端的较大通径,过渡段采用圆弧过渡而非直角突变,一方面是减少流体在管内的阻力损失,避免直角位置出现介质滞留、涡流紊流的问题,尤其是输送带有微小颗粒的介质时,平滑过渡能减少颗粒在管壁的沉积,降低管路堵塞的概率;另一方面是降低结构应力集中,在管路承受内压或者外部安装振动的时候,圆弧过渡段的应力分布更均匀,不会在变径位置出现应力开裂的隐患。

  从安装尺寸的边界来看,三耳法兰端的安装孔中心距要匹配小型传感器、微型阀件的接口尺寸,孔位的位置度公差需要控制在0.1mm以内,保证和对接元件的螺栓孔能顺利穿装,不会出现螺栓别劲、强行装配导致的密封面错位;四方法兰端的安装孔中心距遵循对应通径的常规法兰尺寸规范,方便和标准件互换。法兰的密封面采用平面加工,表面粗糙度控制在Ra1.6以下,保证和密封垫片贴合的时候能形成连续的密封线,不需要额外加工密封槽就能适配橡胶垫片、聚四氟乙烯垫片的密封需求,降低加工成本的同时也方便后期维护更换垫片。管身的壁厚设计需要兼顾承压能力和整体重量,针对常用的0.6-1.0MPa的工作压力,壁厚选取2-3mm即可满足强度要求,同时不会因为管壁过厚导致整体重量过大,增加安装端的负载。

  在建模过程中,需要重点关注几个结构细节:一是法兰和管身的连接位置要做圆角过渡,避免焊接或者一体成型时出现应力集中,尤其是如果采用金属3D打印或者铸造工艺加工的时候,圆角过渡能提升成型良品率;二是安装孔的位置要做倒角处理,方便螺栓穿装,同时去除孔口的毛刺,避免安装时毛刺划伤密封垫片;三是管身的内壁要保证同轴度,两端法兰的密封面要和管身轴线保持垂直,垂直度公差控制在0.05mm以内,否则对接紧固后会出现单侧压紧力不足的问题,导致密封失效。实际选型使用的时候,需要先确认两端对接元件的通径、安装孔位尺寸,保证法兰管的两端接口能和对接元件完全匹配,同时要核算管路的工作压力、介质温度是否和法兰管的材质适配,如果是输送腐蚀性介质,还需要对应调整材质,比如选用不锈钢或者工程塑料材质,避免管壁被腐蚀出现破损。另外在安装的时候,螺栓紧固要采用对角分次紧固的方式,不要单次拧紧单侧螺栓,保证法兰密封面受力均匀,避免因为受力不均导致法兰变形、密封失效。这类法兰管相比传统的管接头加变径接头的组合方案,整体结构更紧凑,安装步骤更少,泄漏点更少,在空间受限的仪器仪表配套场景下,能大幅提升管路装配的效率,同时提升管路系统的运行可靠性。
