工业传动用铰接式皮带张紧调节构件

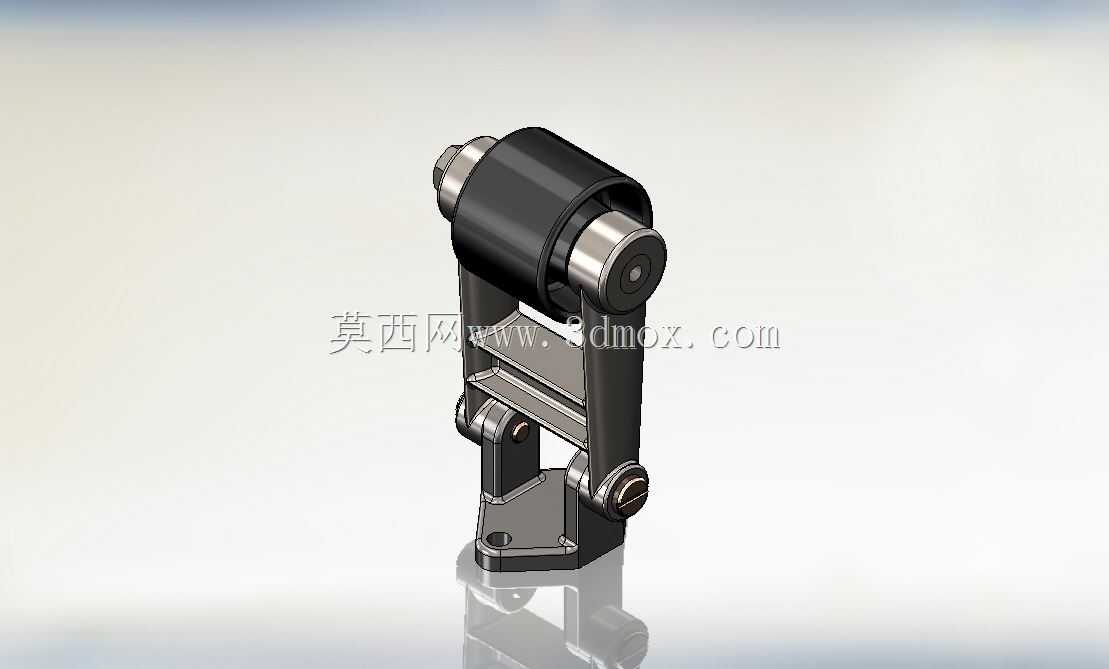

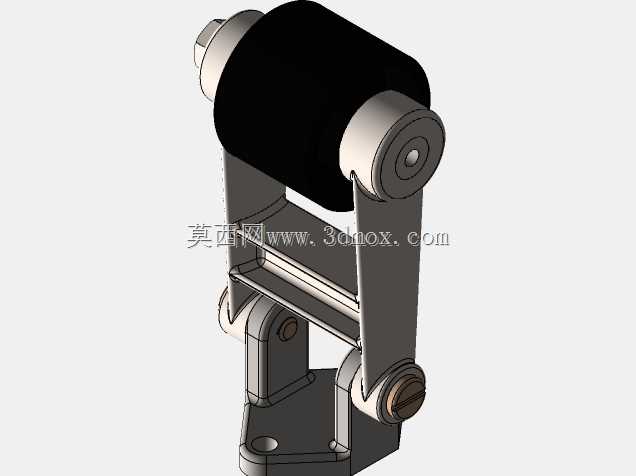

　　在各类带传动工况的工业设备运维与装配场景中，皮带张紧度的适配直接关系到传动效率、皮带使用寿命以及整套传动链路的运行稳定性，这款铰接式皮带调节构件正是针对这类需求完成的结构设计。不同于固定式张紧轮座的刚性安装逻辑，该构件采用双铰接臂配合底部安装基座的结构形式，能够在不拆卸基座固定螺栓的前提下，通过调整铰接臂的摆角实现张紧轮位置的连续变化，适配不同中心距的带传动布局，也能在皮带出现蠕变伸长后快速完成张紧度补偿，无需重新加工安装孔位。

　　从实际应用场景来看，这类调节构件可覆盖轻工输送线、小型机床传动组、自动化设备动力传输单元等多种使用场景，尤其适合安装空间局促、后期运维操作空间有限的设备内部——底部安装座采用L型折弯式安装面，设置两个同轴的沉头固定孔，安装时可直接贴合设备机架的立面或水平面完成固定，安装孔的孔距适配常规工业铝型材的槽距以及钢板机架的通用开孔规格，不需要额外制作转接板。铰接臂与基座、铰接臂与张紧轮座的连接位置均采用耐磨销轴配合防松卡簧的结构，销轴表面做硬化处理，能够承受张紧状态下皮带带来的径向载荷，长期摆动调整也不会出现轴孔配合间隙过大导致的张紧轮偏摆问题。

　　设计过程中优先考虑了载荷传递的合理性，张紧轮采用包胶滚筒结构，轮体内部集成深沟球轴承，转动阻力小，与皮带接触的外圆柱面做了中高处理，避免皮带运行过程中出现跑偏现象；两侧的铰接臂采用等长对称设计，调整过程中张紧轮的轴线始终与皮带轮轴线保持平行，不会出现单侧张紧导致的皮带边缘磨损。构件的整体外轮廓尺寸控制在紧凑范围内，安装基座的底面到张紧轮最顶端的垂直距离适配多数小型传动组的安装边界，铰接臂的最大摆角范围覆盖了常规三角带、平皮带的张紧行程需求，调整到位后可通过臂体侧面的锁紧螺钉完成位置固定，锁紧后结构刚性足以承受皮带高速运行带来的振动载荷，不会出现位置滑移。

　　不同于市面上常见的单臂式张紧调节器，这款构件的双侧铰接结构能够让张紧轮的受力均匀传递到两侧臂体，避免单侧受力导致的臂体变形，在张紧力较大的工况下也能保持结构稳定性。轮体的宽度尺寸适配常用的O型、Z型、A型三角带以及宽度在20mm以内的平皮带，覆盖了多数小型工业传动的皮带规格。安装时需要注意基座固定面的平面度误差控制在0.1mm以内，避免安装后铰接臂出现卡滞；调整张紧度时需要两侧同步调整锁紧螺钉的进给量，保证张紧轮轴线的平行度，调整完成后需要手动盘车检查皮带的运行轨迹，确认无跑偏、无异常摩擦后再启动设备运行。日常运维过程中，仅需要定期在销轴位置加注少量润滑脂，检查锁紧螺钉的预紧力即可，不需要复杂的维护操作，整体结构的可靠性能够满足工业设备长期连续运行的使用要求。
