传感器配套方底安装法兰管件结构

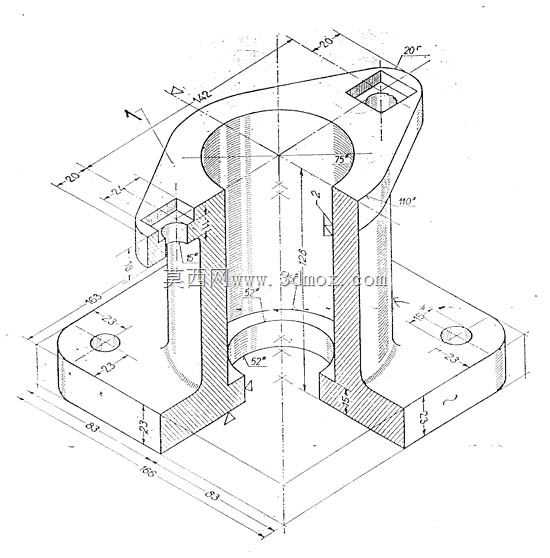

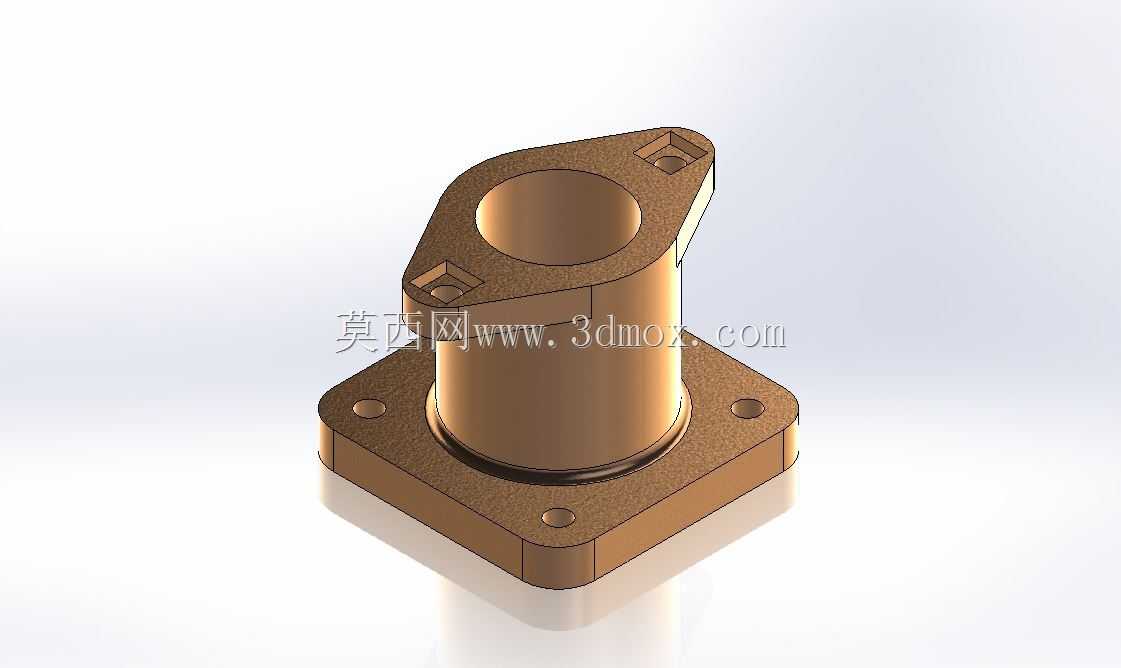

　　在工业传感检测的管路布设场景里，这类方底法兰结构的管件，是衔接检测传感单元与介质输送管路的核心过渡部件，常应用在流体压力、流量类传感器的安装工位，承担介质导流、传感元件固定、安装位密封的多重作用。从实际使用场景来看，这类管件多部署在工业液压管路、气动检测回路、小型流体试验台的传感取压点位，区别于圆法兰的安装形式，方底结构的四个角点安装孔位，能在狭小的设备安装腔体内提供更稳定的抗扭支撑，避免设备运行过程中管路振动带动传感单元出现偏移，导致检测数据出现漂移。

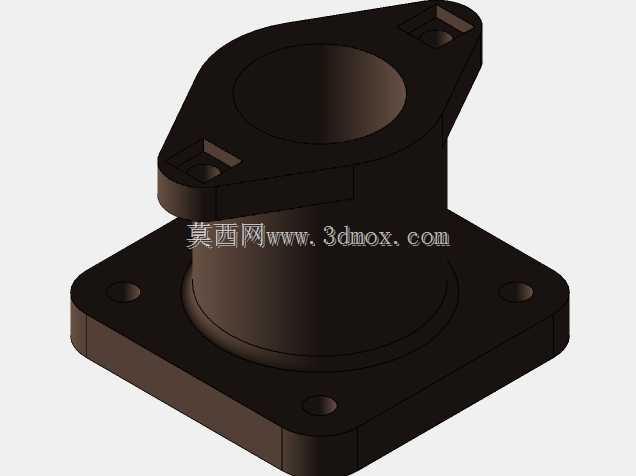

　　从功能特性上看，管件主体采用等径直筒的流道设计，内壁做了顺滑过渡处理，没有突兀的变径台阶，能减少介质流经时的紊流产生，避免流场扰动对传感检测精度造成干扰；上端的斜置安装耳是专门适配特定型号传感探头的固定结构，两个沉头安装孔可以直接穿装螺丝固定传感元件，安装面和筒身轴线的夹角经过精准校核，能保证传感探头的检测端面完全正对介质流向，获取最准确的介质参数。底部的方形法兰盘上均匀分布四个沉头安装孔，孔位的位置度公差控制在0.1mm以内，能和设备预留的安装基座完全贴合，法兰端面预留的密封槽可以嵌入O型密封圈，在1.6MPa的工作压力下不会出现介质渗漏问题。

　　设计思路上，这款结构没有采用多余的冗余设计，所有结构特征都服务于实际安装与使用需求：筒身和底部法兰的衔接处做了圆角过渡，避免直角连接处的应力集中，在管路存在小幅振动的工况下，不会因为应力累积出现焊缝开裂或者结构断裂的问题；上端安装耳的厚度经过强度校核，在承受传感器自重加上管路振动冲击力的情况下，形变量控制在0.02mm以内，不会因为长期受力出现安装面倾斜。整体结构的安装边界也经过了优化，方形底座的边长控制在适配常规传感安装位的尺寸，不会占用过多的设备安装空间，筒身的高度刚好能让传感探头的检测端伸入到管路中心流道区域，既不会因为探入过深阻挡介质流动，也不会因为探入过浅只检测到管壁附近的滞流层介质，保证检测数据的代表性。

　　在实际选型适配的时候，这类法兰管件可以直接替换同安装尺寸的圆法兰转接件，方底的结构在安装时不需要额外预留扳手旋转的空间，只需要从正面锁紧四个固定螺丝即可，对于设备内部排布密集、操作空间狭小的安装点位，这种结构的安装效率比传统圆法兰高出近40%。另外，结构上所有的棱角都做了小倒角处理，既避免安装过程中锐边划伤操作人员，也能在表面做防腐处理的时候，不会因为棱角处涂层过薄提前出现锈蚀，适配工业车间多油污、多潮气的使用环境。
