手动C型快速紧固夹钳结构设计

　　在小件木材粘接、钣金件临时组对、工件标记打标定位这类需要临时刚性固定的作业场景里，C型夹是一线装配、木工、金工工位上出现频率极高的手动工装，区别于液压、气动类的夹紧装置，它不需要外接动力源，完全依靠手动操作即可完成夹紧与释放，单人即可快速完成装夹动作，在零散小批量作业、现场维修、临时定位场景下的适配性远高于固定式夹紧工装。

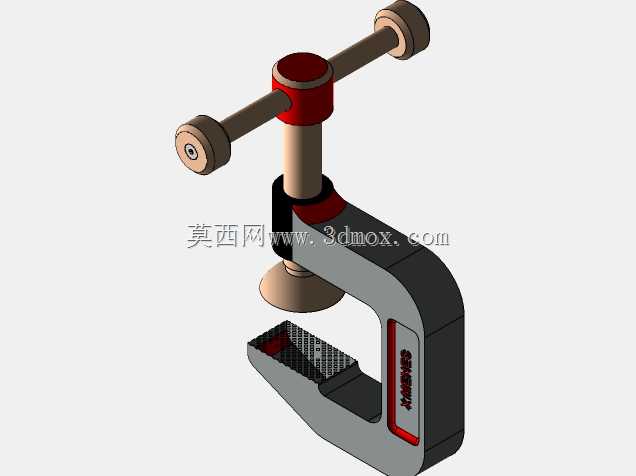

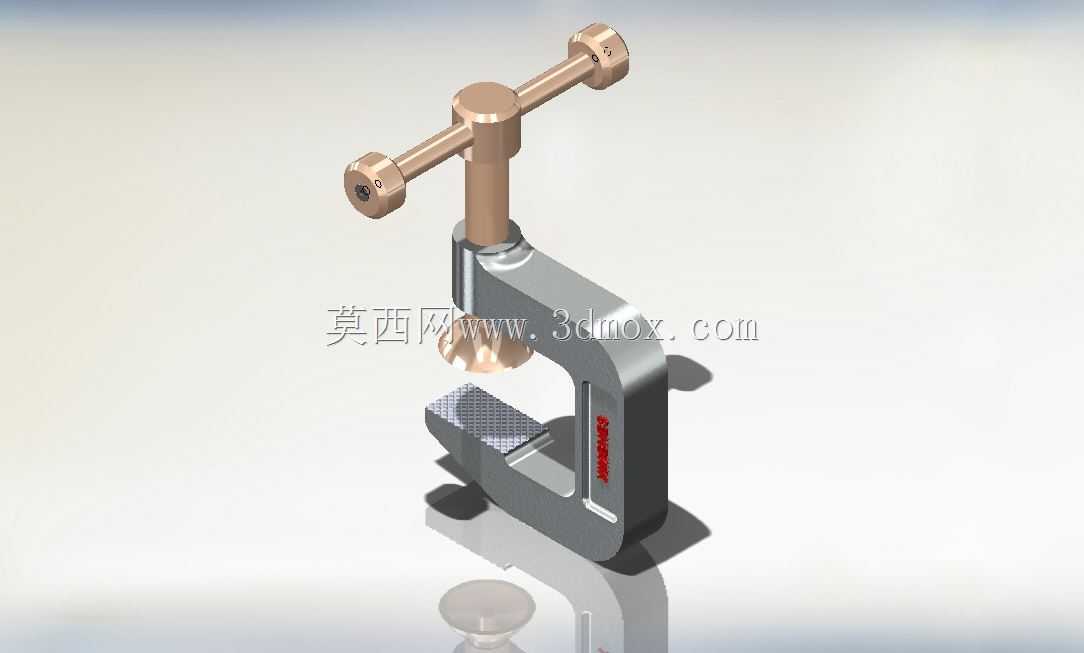

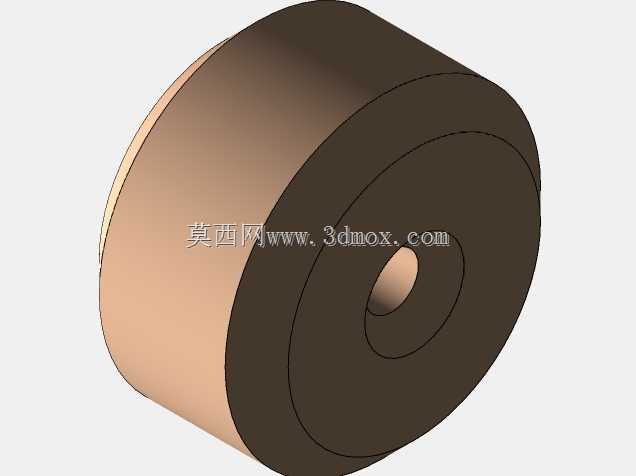

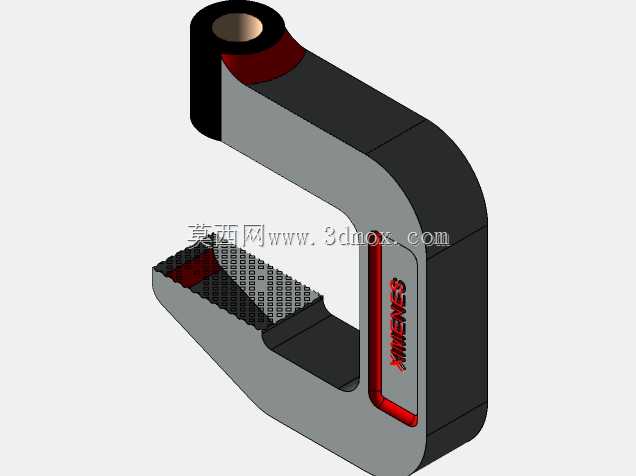

　　这款C型夹的整体框架采用C形开口的一体式铸钢主体结构，开口侧的上下两个承压面分别设置了固定压台与活动压头，活动压头与顶部的T型转动螺杆通过球头结构铰接，避免螺杆转动时压头跟转划伤工件表面，同时保证压头端面可以自适应贴合存在微小角度偏差的工件表面，减少局部应力集中导致的工件压痕或者夹持打滑问题。T型操作杆贯穿螺杆顶部的通孔，两端设置限位挡头，操作时可以根据需要的夹紧力大小选择单手握持转动或者双手加力，在需要较大夹紧力的场景下，还可以在T型杆端部套加力套管延长力臂，不需要额外配套专用扳手，适配现场作业的灵活需求。

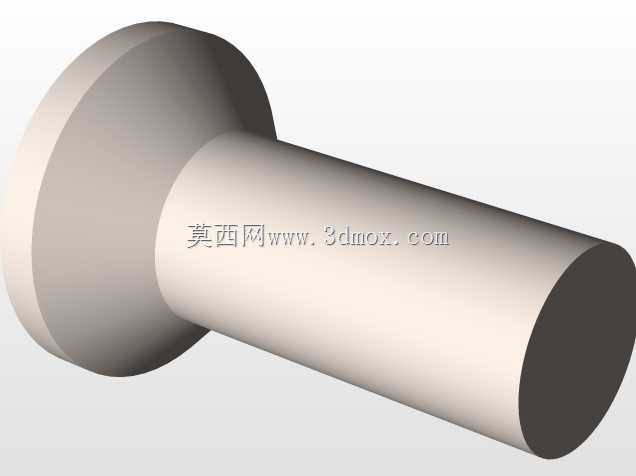

　　从功能设计逻辑来看，这款夹钳的核心是通过螺杆螺旋副的机械增力特性，将人手施加在T型杆上的较小扭矩转化为压头方向的较大轴向夹紧力，C形主体的弧形过渡结构经过应力校核，在开口达到最大行程时，主体的形变控制在弹性形变范围内，不会因为长期承受夹紧载荷出现开口永久变形、夹持力衰减的问题。固定压台的表面加工有交叉网纹，增大与工件接触时的静摩擦力，即使夹持表面存在少量油污或者木渣、铁屑残留，也能保证夹持过程中工件不会出现滑移错位；活动压头采用铜质端面，硬度低于常见的钢材、木材工件，避免硬接触在工件光洁表面留下压痕，对于需要后续做表面处理的工件来说，能减少打磨修复的工作量。

　　在实际安装与使用的边界尺寸上，这款C型夹的开口深度与开口行程做了平衡设计，既可以满足常规厚度工件的夹持需求，也能伸入到工件内部一定深度完成内侧夹紧作业，整体外形没有突出的尖锐棱角，C形主体的外侧做了圆弧过渡，在工位上传递、挪动时不会刮擦操作人员的衣物或者皮肤。螺杆的行程覆盖了从最小闭合到最大开口的全范围，不需要额外搭配垫块即可适配不同厚度的工件，当夹持较薄的工件时，螺杆不需要旋入过长行程即可完成夹紧，减少操作的空行程时间；当夹持厚度接近最大开口尺寸的工件时，螺杆的啮合长度依然满足强度要求，不会出现螺纹脱扣、螺杆弯曲的失效问题。

　　在不同行业的实际使用中，这类C型夹的适配场景非常广泛：木工粘接作业时，可以在涂胶后的工件拼接位置均匀布置多把C型夹，保证胶层在固化过程中持续承受均匀的压紧力，避免胶层出现缝隙、粘接强度不足的问题，相比大型压床，它可以根据工件的外形灵活调整夹持位置，对于异形框架类的木质构件适配性更强；钣金维修作业时，可以用它临时固定变形校正后的钣金件，配合焊接、铆接作业完成定型，不需要复杂的专用定位工装；在零部件装配、标记打刻的工序里，它可以快速将工件固定在工作台面上，避免打标、钻孔过程中工件移位导致的加工偏差。

　　设计这款夹钳的三维结构时，需要重点关注几个核心的受力位置：首先是C形主体的开口根部，这是夹紧作业时弯矩最大的位置，建模时需要做合理的圆角过渡，避免应力集中导致的疲劳断裂；其次是螺杆与主体的螺纹配合段，需要保证螺纹的啮合长度足够，螺纹公差选择合理的间隙配合，保证手动转动时没有卡滞，同时不会因为间隙过大导致夹紧时压头出现偏斜；最后是压头与螺杆的铰接结构，需要预留足够的摆动间隙，保证压头可以自适应工件表面的角度，同时不能有过大的旷量，避免夹持时压头晃动影响定位精度。整体结构没有多余的复杂零件，所有部件都可以通过常规的机加工、铸造工艺完成生产，后期维护也非常简单，定期在螺杆螺纹处涂抹润滑脂即可保证长期操作顺畅，不需要复杂的保养流程，非常适合作为工位常备的通用工装工具使用。
